上两张图，大侠们帮我圈下都是神马芯片的嘻，谢谢

镜子家买的，只是中频糟了点，，，

图片来自: vipwoainii的百度相册1.主控采用的是飞思卡尔（freescale）的i.MX31L多媒体应用处理器。i.MX31采用ARM1136内核，处理速度高达532MHz，还支持128KB的L2缓存。采用90纳米制程技术设计的i.MX31大小仅有36.5mm2
2.同样来自飞思卡尔的MC13783电源管理器，集成了电源管理、USB OTG、模拟录音、数模转换、实时时钟、背光驱动等多种功能。
3.Focus Enhancements公司视频转换器FS456，专为移动产品设计，采用FBGA封装，尺寸只有7mm×7mm
4.三星16M缓存K4M51323PC-DG75，16M×32 Mobile SDR DRAM / 133 MHz / 90 mA
5.日本KEYSTREAM公司KS3021/KS7010无线模块，面向2.4GHz频带的IEEE802.11g的RF无线收发器IC，特点是待机耗电仅80μW。封装在底板上的另一个IC，表面被完全涂盖是KEYSTREAM的基带处理LSI的KS7010。两种IC均以低耗电见长，应用于嵌入设备。

刚刚把自己的zune拆了，'在编辑图片，等我慢慢上图。
先来主板全照，一会按上面标号一个个上细节。

1，主控芯片，也就是CPU，飞思卡尔方案，基于ARM11核心。

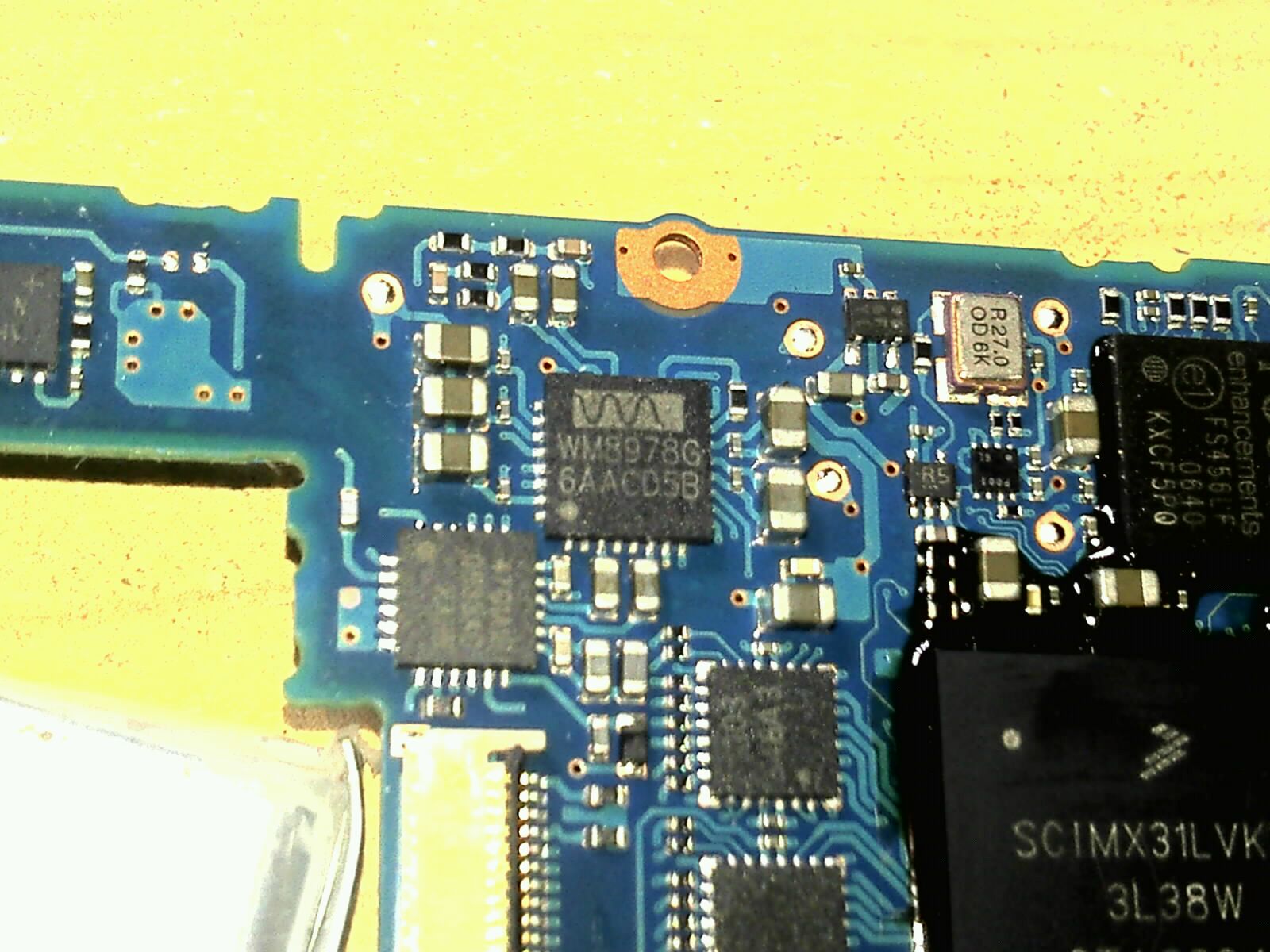

2，欧胜公司WM8978音频codec芯片，也就是音频输出芯片，负责把数字信号转换为模拟音频，相当于DAC，内置多路通道，同时负责LO和PO。

【注】为了看清芯片型号，把手机摄像头曝光值拉到最高了，因此芯片特写照片都处于过曝状态，有一些色差。

3，三星16M RAM，也就是播放缓存，放歌时歌曲从硬盘分段读出后载入缓存，然后硬盘就可以停转了。可以节约大量电能。

4，这个大家应该都认识，wifi模块。负责联机分享媒体文件。

5，FOCUS公司的转换芯片，负责视频输出。

6，飞思卡尔方案的电源管理方案。

7，德州仪器的CN211，功能目前不详，疑似CPU协助管理总线。

9，电源功率模块部分。受飞思卡尔电源管理芯片的控制。照片底部的芯片是凌特公司的Ltc3442，属于高效同步整流dc-dc变换芯片，专门负责硬盘3.3v供电，可提供最高2A的电流。左下角部分棕色方块是滤波电容。

9号图掉了。。补图。

介绍完了。
