昨天X360通关，纠结了一晚上，念念不忘的就是里面这把超级大杀器——狩猎者复合弓。翻阅了大一堆资料，今天正式开工了。
仔细了解了一下“复合弓”，发现真要造一把可以用的.......基本没戏。首先，游戏中的设计太过科幻，可折叠非一体化的弓身，材料强度很难达到。其次，弓片和弓弦都可以买到，但是要想造成游戏中的形状，也没戏。最麻烦的是复合弓最关键的偏心轮，想要自己根据图中的样式来设计基本没戏。
因此在最开始就设定了几个阶段的目标：
第一步，尽可能的复刻狩猎者的外形，网上搜罗了一大堆图片，但是箭台和箭盒的部分基本都模糊不清，所以只能尽可能的复刻外形；
如果第一步做完了（对自己的耐心是真的木有信心...XD...），那就通过小机关来实现基本的可动性，至少弓弦是可以拉开的；
如果还有然后，就想办法折腾一下，看看能不能实现折叠的功能，但是游戏里面压根看不清楚狩猎者到底是咋折叠起来的，这个只有后面再想办法了。
OK，下面就开始流水账了。
四月16日：
前期的准备工作：
1、尽可能多的搜罗图片以确认比例和细节：

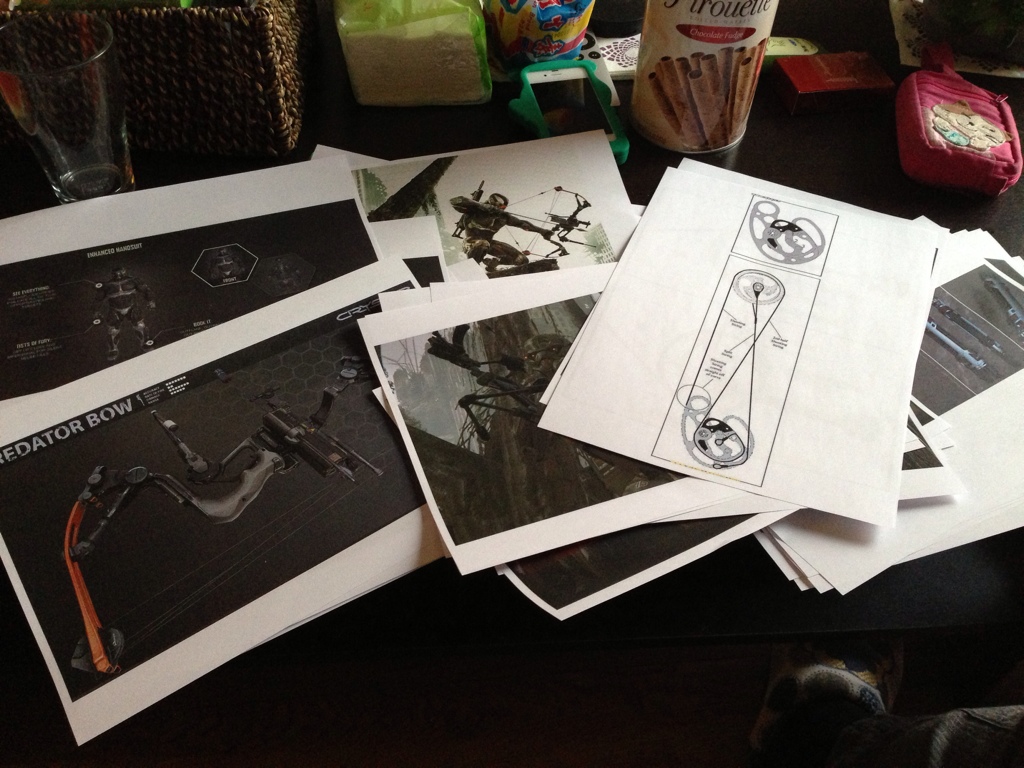

由于没有详细的官方资料和模型，只能通过图片来推敲和模拟每一个细节，因此很多不同角度的图片是很有必要的，如果有机会，打印出来看能让你更方便的了解没一个细节，并且放在一起比较可能让你更清楚真正的立体结构和比例。
下面这张图应该说是最有用的，可以非常清晰的看到每个细节，包括液压动力系统、自动箭盒还有特种箭头都比较清晰；
2、对复合弓有个最基本的了解：
复合弓的机械结构较为复杂，尤其在偏心轮系统。下图就是一把复合弓基本构造的图解。不过狩猎者有些明显不同的地方。首先，狩猎者是采用平行弓片设计，上下弓片接近于平行，这样最大的好处就是可以消除射箭时产生的后坐力，借由上下弓片相反方向的弹力互相抵消；其次，狩猎者在弓身和弓臂之间采用了液压系统，可以储存更多的动力，当然也只有针对穿上纳米服的家伙有用，否则一般人根本拉不开；其三，狩猎者的前端安装了双头结构的稳定器（图中的安定棒，不过这名字实在太难听），这个在现实的复合弓里面也基本没见过；最后是偏心轮，上图中可以看出狩猎者的偏心轮非常小，而且是封闭设计，这个基本只有自己动手造了。欲知更多详情，百度一下各个射箭论坛吧，很多好东西可以发掘，有的论坛还有专门的DIY区（不过我发现他们也对这把狩猎者很有兴趣，观察一下他们的评论也对这把弓的制作有莫大的帮助）。
3、买材料：
感谢万能的某宝，基本啥东西都能买到而且还不用出门。做这样的东西，比较靠谱的方法就是油泥雕刻+树枝翻模+上色这样的流程了。优点是外观想整成啥样就整成啥样还不需要动机器，缺点就是做出来的东西基本就是一个摆设，没有任何实用价值。不过本来也就这么想的，也就无所谓了。某宝折腾一通，花出去500大洋买材料和基础工具，这还不包括后期翻模和上色的。

这个不错。。不过LZ可以去一下国内那些反曲弓，复合弓论坛看看吧，记得以前看过自己Diy贴。。

火钳留名

坐等成果图

四月16日：
为了确认狩猎者的真实尺寸和比例，最好先能做个粗略的3D模型出来。会用到下面这张图，完美的侧视图。当然还是有不完美的，就是这张图其实是拉满弦的状态，弓臂的角度会更大，不过这个都可以在后期的制作过程中进行调整；
把图片放到SketchUp里，描绘出狩猎者的外框，并且做一个大概的分件，这有助于确定后期制作的时候到底如何分件；
外形描绘出来之后，就需要确认真实尺寸了。下图右侧就是用到第二代NANO SUIT的官方设计图，由于没有明确的尺寸单位，只好按照180cm的身高来计算。将臂长作为基准，还原出狩猎者的真实尺寸。下面右图可以看出基本是脖子以下到膝盖以上的高度，和其他图片里面看来的比例基本一致。大概算出狩猎者高度是88cm。后期的制作尺寸基本就按照这个来了。

留名……
LZ真乃技术宅←_←

lz
做的时候一定要发贴吧，来直播啊，，叼爆了说

碉堡

期待ing

4月16日：
画出基本的形状之后，接下来要做的就是把平面的图片转成3D的模型了。拿着一堆图片不断的比对，修正比例关系。接图吧。
是不是有那么点意思了？横向的尺寸参考常规复合弓，分离式弓片3.8cm宽度，其他部分按图片效果和比例进行扩展；
斜上方角度来看，这个减震器的设计真够奇葩。求物理帝解释是不是真的有用？
来一张正面的视图。由此可以看出和市面上的复合弓不同，由于狩猎者有可折叠的设计，因此箭台和箭盒的部分实际上是在弓身右侧的，上下各有两个弧形的连接器；
后方来一发。连箭台和阻弦器都做了一个大概的样子；
来张全景，地上铺的就是刚才用来修正比例的图片。
今天到此为止，明天继续细化模型顺便等材料和工具到手。收工睡觉！

本吧另一个方向-向袖剑吧看齐

支持楼主，有一个问题，那个箭盒需要做出来吗

技术帝啊，没想到能在这个吧见识到，啥都不明白的小白表示：期待！！！

哟。。。。。。。。。。。。坐等LZ出成品图

楼主做两个卖我一个吧

LZ顺手做两个卖我一个吧
