【自制】制作中的SG3525驱动板
zvs吧
全部回复
仅看楼主
level 12
贴吧用户_0Zy2W88 楼主
第一次用洞洞板，渣焊工，渣像素，求轻喷。(为了节约用电，灯光也有点暗，用的手电照明)
2013年04月13日 13点04分 1
level 12
贴吧用户_0Zy2W88 楼主
先是正面，细心的人会发现少了一个图腾(8050，8550只剩一对了)
2013年04月13日 13点04分 2
level 12
贴吧用户_0Zy2W88 楼主
因为家里原件不够了，今天还下雨没法出去买，所以只好等明天了

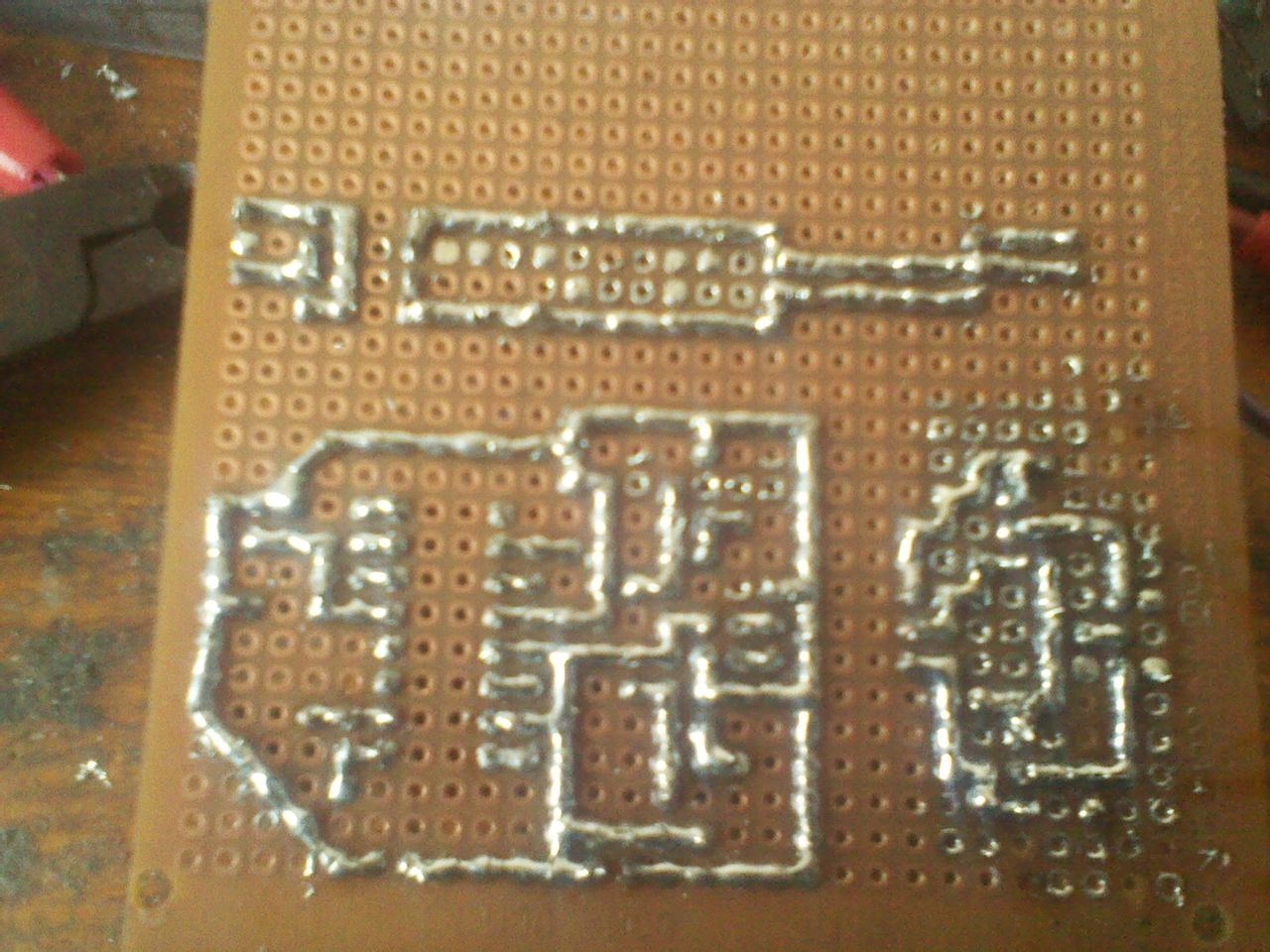

接下来是背面
2013年04月13日 13点04分 3
level 12
贴吧用户_0Zy2W88 楼主
原计划是使用外部电源的，所以设计就没包括电源电路，后来为了测试方便就在旁边加了一个12V的临时电源
2013年04月13日 13点04分 4
level 10
怎么浇水
围观
2013年04月13日 13点04分 5
level 13
三十斗
你想用多少管子…还用得着图腾？
2013年04月13日 13点04分 6
贴吧用户_0Zy2W88
这是强迫症的表现
2013年04月13日 14点04分
R0bbie_
500ma的输出还是接上图腾好
2013年04月13日 18点04分
三十斗
回复 R0bbie_ :得了吧…上次买到假管子还不如3525自身的图腾劲儿大呢… 现在还不睡啊！
2013年04月13日 19点04分
R0bbie_
回复 三十斗 :假管子[88]，我还没买到过呢。。。时差问题，睡不鸟
2013年04月13日 19点04分
level 12
贴吧用户_0Zy2W88 楼主
终于把电路补充完整了
2013年04月14日 07点04分 7
level 12
贴吧用户_0Zy2W88 楼主
洞洞板果然好费锡
2013年04月14日 07点04分 8
三十斗
驱动线路填锡不用这么多 浪费...
2013年04月15日 10点04分
贴吧用户_0Zy2W88
回复 三十斗 :我习惯性地弄得相同宽带了。。。。。。
2013年04月15日 12点04分
3三极管
。。。原件焊这么希当然废锡了。。看看我的吧，焊的可谓是相单紧凑
2013年08月21日 16点08分
level 12
贴吧用户_0Zy2W88 楼主
看来也遇到假货了，刚上电就挂了一只8050
2013年04月15日 14点04分 9
level 11
贴吧用户_0XbD87b
改全桥推包，管子用460，上市电。。。
2013年04月17日 05点04分 10
贴吧用户_0Zy2W88
其实这个板子是给逆变器准备的。。。
2013年04月17日 09点04分
3三极管
@贴吧用户_0Zy2W88 额逆变器没过流保护…没闭环稳压…没后级…
2013年08月21日 16点08分
贴吧用户_0Zy2W88
回复 3三极管 :分在好几个板子上了，当时的打算是后级用淘宝的成品板
2013年08月22日 02点08分
3三极管
@贴吧用户_0Zy2W88 我是说你的电路。。
2013年08月22日 13点08分
level 12
贴吧用户_0Zy2W88 楼主
虽然上电测试时540莫名其妙挂了1只(死得好惨，三脚全通，看来保护电路不该省)，但毕竟我主要是测试驱动，算是成功了一半吧，下面上图
2013年04月17日 12点04分 11
level 12
贴吧用户_0Zy2W88 楼主

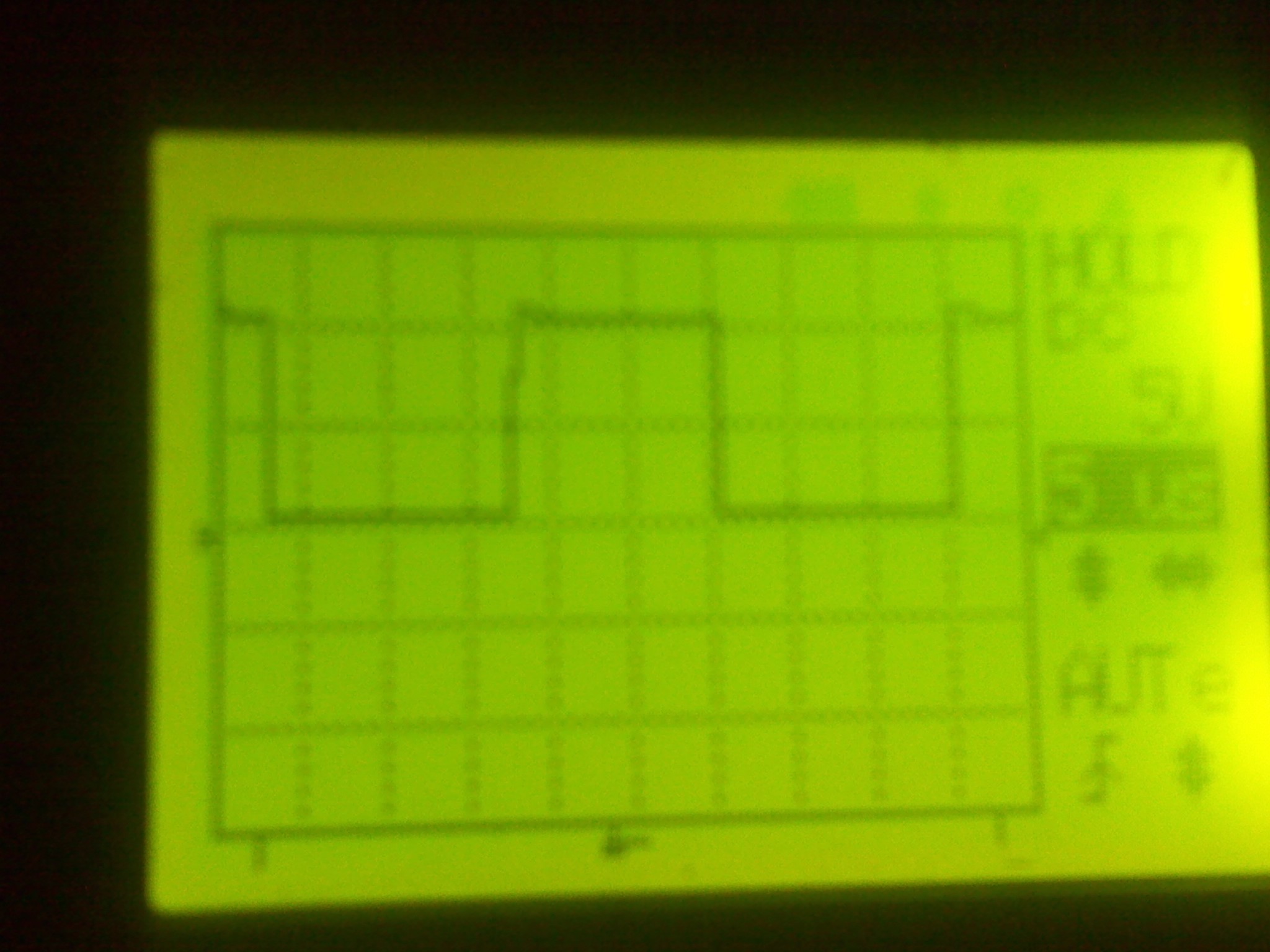

依次是7，11，14脚的波形
2013年04月17日 12点04分 12
level 12
贴吧用户_0Zy2W88 楼主
2013年04月17日 12点04分 13
level 12
贴吧用户_0Zy2W88 楼主
2013年04月17日 12点04分 14
level 12
贴吧用户_0Zy2W88 楼主
忘了画电路图了，现在补上
2013年04月20日 07点04分 15
不只是诱惑qq
你好！楼主，3525驱动板调节频率，那个频率表接在哪里
2016年03月28日 01点03分
小琼黎
逆变电源？
2020年11月14日 01点11分
level 12
wscykk
为何不先用面包板实验一下？
2013年04月20日 07点04分 16
贴吧用户_0Zy2W88
我用不好面包板
2013年04月20日 08点04分
level 12
