昨天整来一个光驱和软驱忍不住拆了

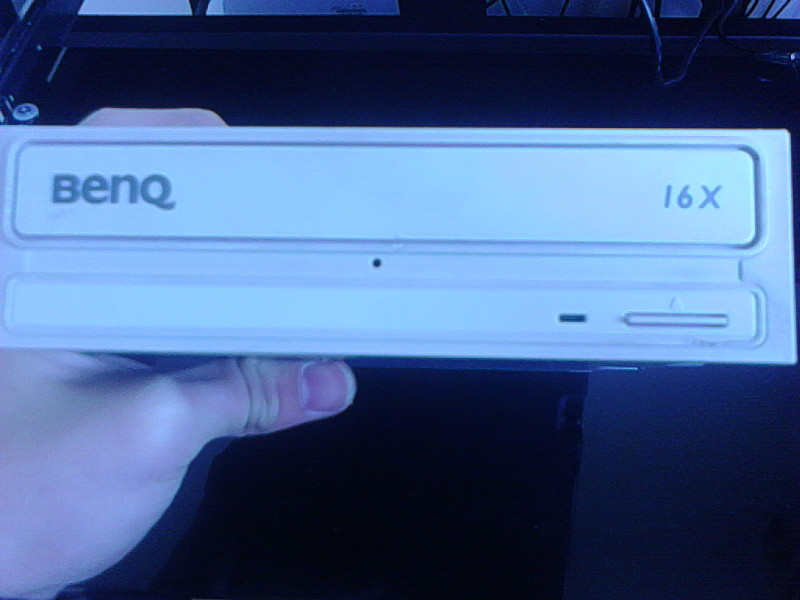

图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册看看这家伙长什么样
图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册卸下四个螺丝

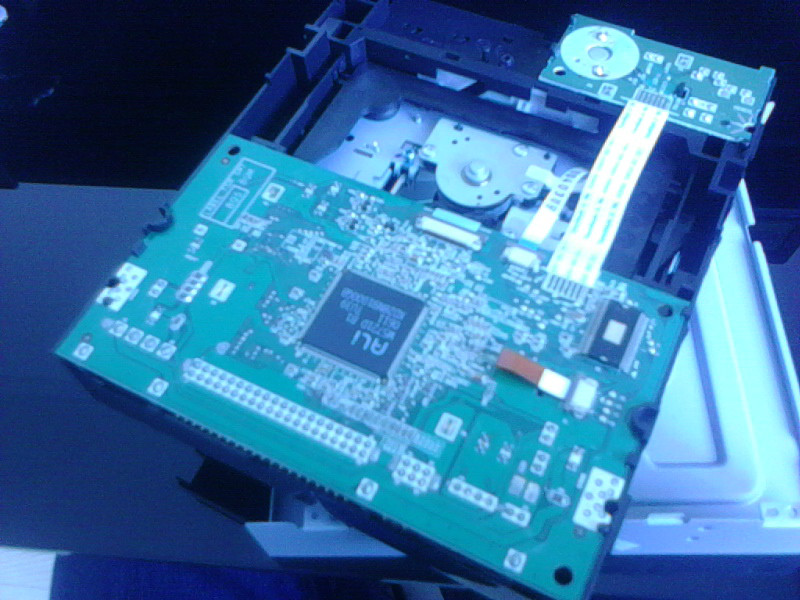

图片来自: 1442883652的百度相册好漂亮的主板
图片来自: 1442883652的百度相册扣住这个往左划就能打开托盘
图片来自: 1442883652的百度相册打开了
2013年04月01日 09点04分 1
level 10
1442883652 楼主
卸下前挡板
图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册卸下外壳
图片来自: 1442883652的百度相册看看正面
图片来自: 1442883652的百度相册按下这个把托盘打开

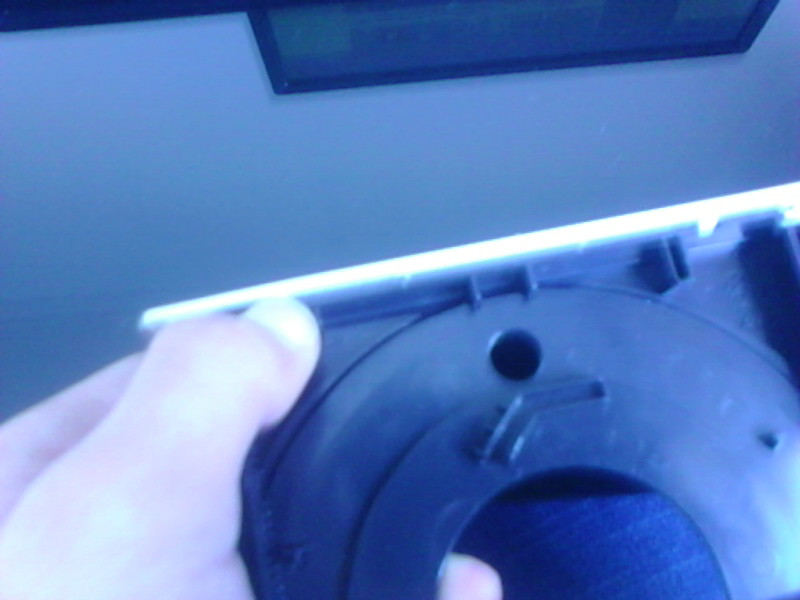

图片来自: 1442883652的百度相册然后用手扣一下这个卡托盘就能拿下来了

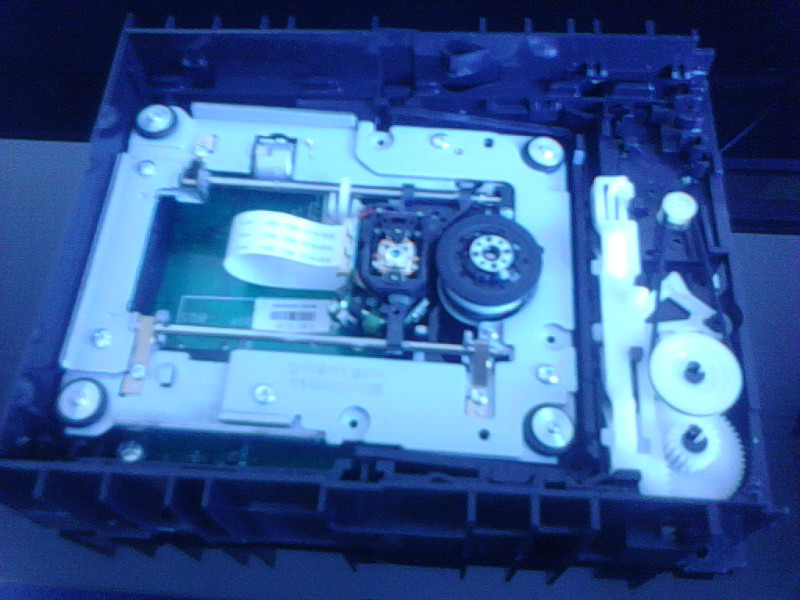

图片来自: 1442883652的百度相册拿下来以后是这样的
图片来自: 1442883652的百度相册
2013年04月01日 09点04分 2
level 10
1442883652 楼主

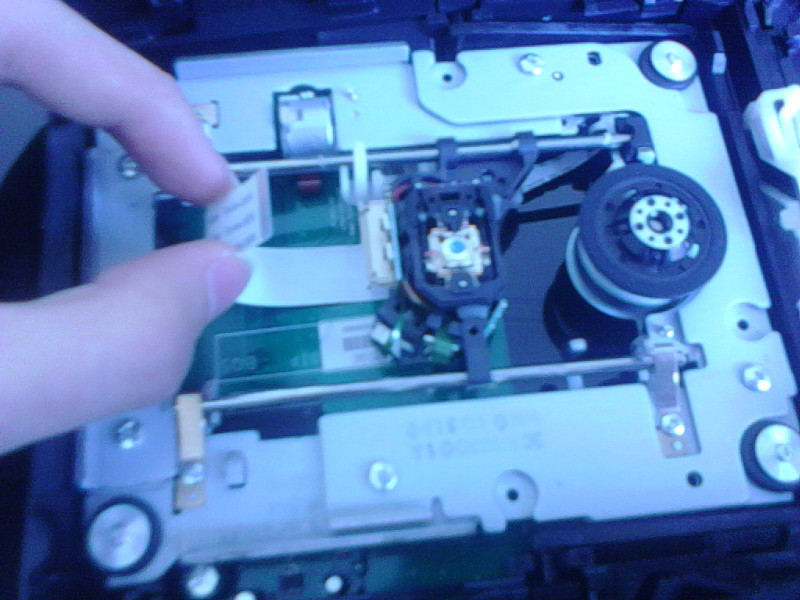

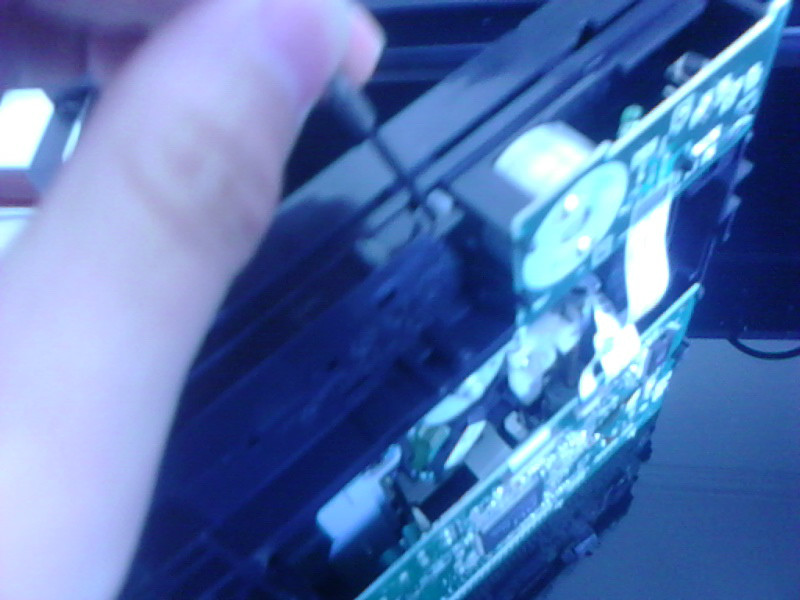

卸下所有连接排线
图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册卸下皮带
图片来自: 1442883652的百度相册用手扣住两个线路板的卡即可轻松拿下线路板
图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册看看线路板的另一面
图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册
2013年04月01日 09点04分 3
level 10
1442883652 楼主
卸下主轴马达（好想整一个驱动电路呀！可惜我没有材料悲剧呀）

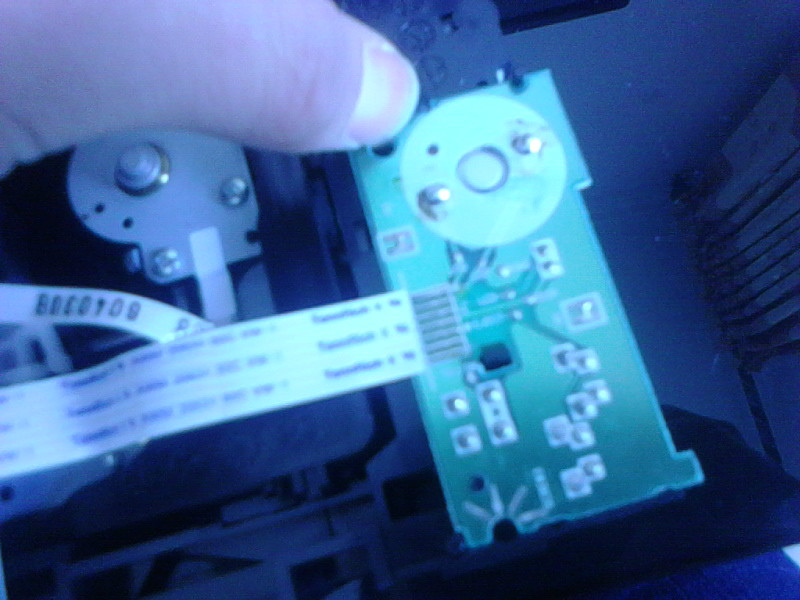

图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册这是马达的线，四根的有点麻烦！貌似得需要四个TDA2030

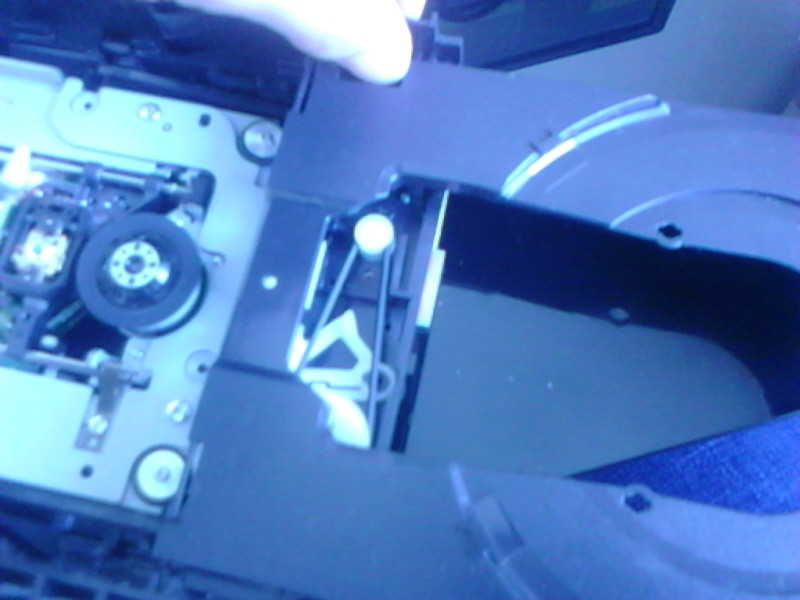

图片来自: 1442883652的百度相册看看这个托盘锁卡

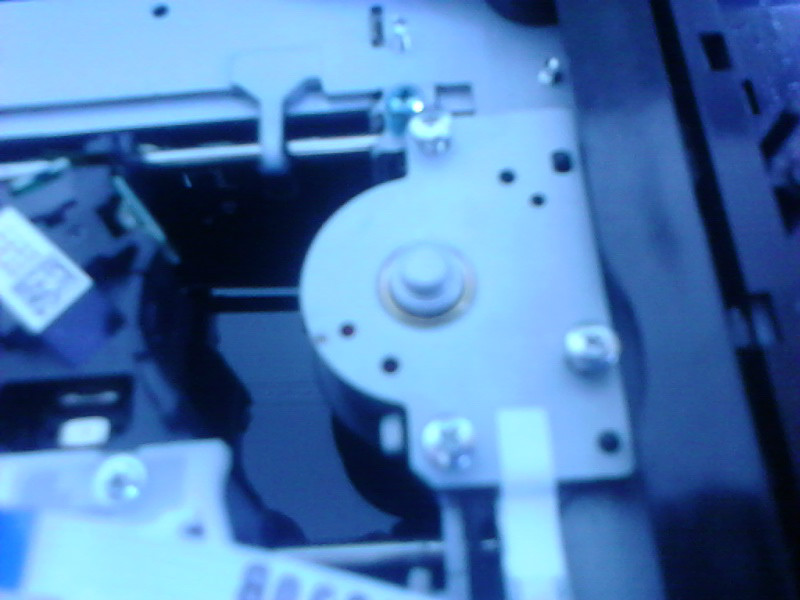

图片来自: 1442883652的百度相册这是光头移动的马达
图片来自: 1442883652的百度相册
2013年04月01日 09点04分 4
level 10
1442883652 楼主
还是组装回去吧以后肯定能用到
再来看看软驱

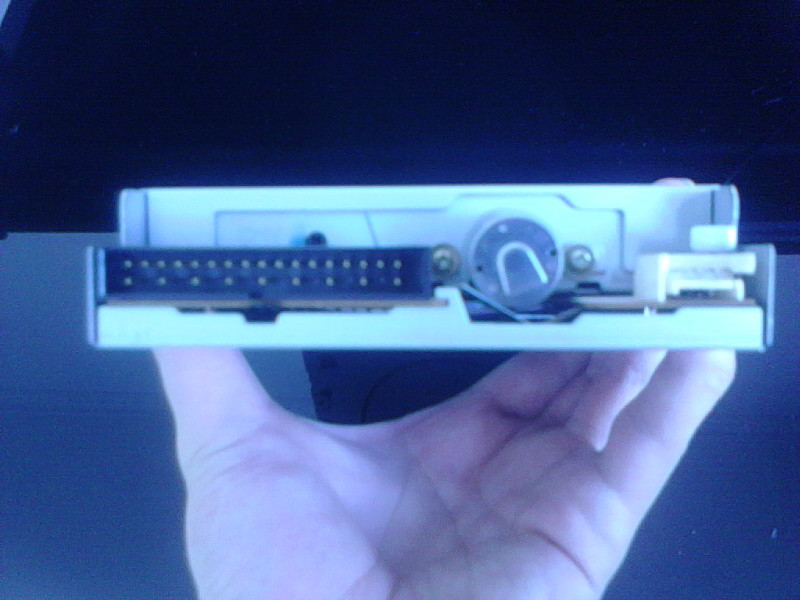

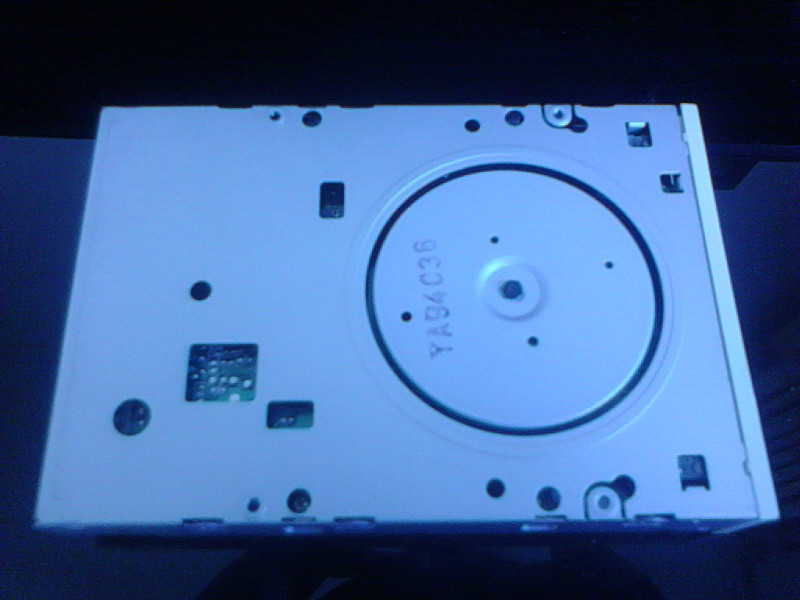

不知道这是多少年前的软驱拆开看看吧，这是外观
图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册拆卸正面的一颗螺丝

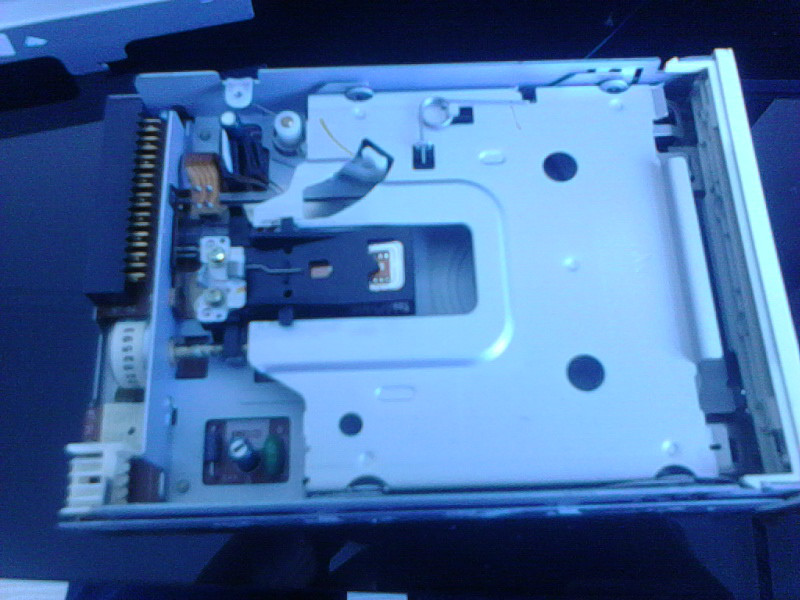

图片来自: 1442883652的百度相册打开外壳

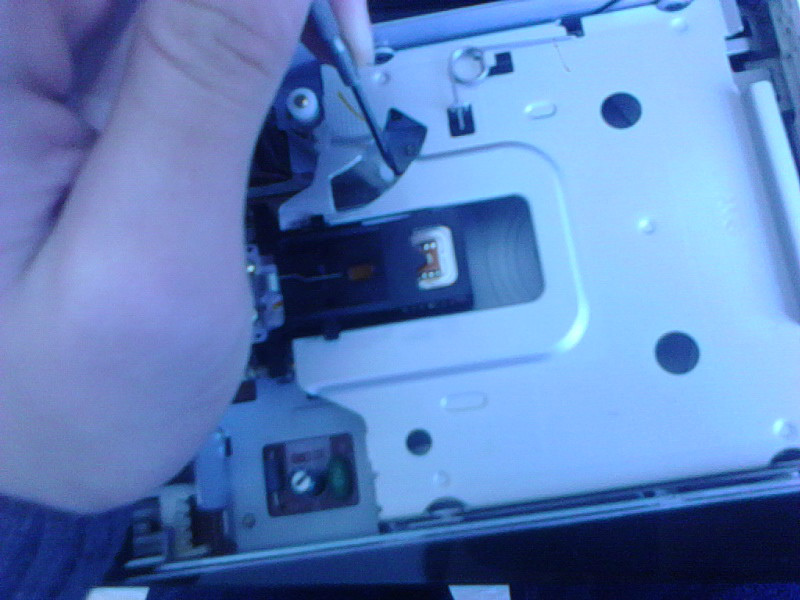

这玩意没阵么弄明白先就简单拆以下看看吧
图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册图片来自: 1442883652的百度相册END
2013年04月01日 10点04分 5
level 9
我就是亡者
欣赏了
2013年04月01日 11点04分 6
level 12
为谁出鞘而来º
驱动电机的话3个TDA2030就行了，四根线里有一根是中性线，没用
2013年04月02日 03点04分 7
level 12
wscykk
相片严重的偏色啊。
2013年04月02日 05点04分 8
1442883652
这个！是我故意这么调的！拍出来的画面白
2013年04月02日 18点04分
level 9
无所谓的凌晨
D个雕刻机吧
2013年04月02日 09点04分 9
level 9
无所谓的凌晨
光驱质量不错，软驱渣渣了
2013年04月02日 09点04分 10
level 3
s72002004
哎，我和搂主一样好奇，十年前，我至少拆了两个硬盘，两个光驱，两个软驱，拆了也不知道能用再哪里，到现在只留下了一堆电机没事把玩一下
2013年04月11日 10点04分 11
1442883652
我就做了一个驱动电驴！可以让马达转！
2013年04月11日 16点04分
1442883652
这输入法！太坑爹了！居然打错字了！！！
2013年04月11日 16点04分
