那位大师给我解答下这个图怎么画出来，我很纠结......
cad吧
全部回复
仅看楼主
level 12
shanhong1895 楼主

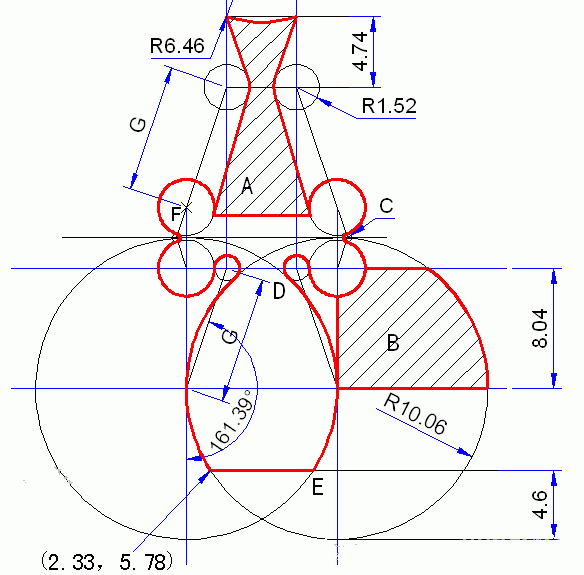

这个图的上边我就画不出来了，请那位大师给我解决下吧，在这里谢过了！
2013年03月28日 10点03分 1
level 1
121341856
差不多了，最后再修改下，就能达要求。
2013年03月28日 11点03分 2
level 12
shanhong1895 楼主
画圈的部分怎么画出来的？
2013年03月29日 03点03分 3
level 1
121341856
通过镜面来确定f的圆。复制平移线段g来确定圆r1.52。接下来就是直线想切的问题。
2013年03月29日 03点03分 4
shanhong1895
有点明白了，谢了。。。。。。
2013年03月29日 03点03分
