求助：怎样对一个数组向量做FFT算法，并用图形显示出来？
mathcad吧
全部回复
仅看楼主
level 5
yanpm 楼主
怎样对Y所标示的100000个点做FFT算法？并且显示成图形，请解惑，谢谢
2013年03月08日 06点03分 1
level 12
100zpz
如果，你要求的FFT算法就是傅里叶变换的话，那么，本题在MC中做法极为简单，你提出数组矢量，元素太多，老朽举了一个简单例子，仅仅16个元素，能说明方法足矣。
2013年03月09日 03点03分 2
yanpm
谢谢您的回覆，再请教一下，如果我需要看频谱图呢？
2013年03月09日 05点03分
yanpm
还有三位的曲面几个坐标轴分别表示的是什么呢？
2013年03月09日 05点03分
100zpz
回复 yanpm :这一问老朽没有看懂。
2013年03月09日 08点03分
yanpm
回复 100zpz :对不起先生，我打错字了，“三维曲面”的几个坐标轴x,y,z分别表示的意义是什么，不用像2D图形那样需要指定x轴和y轴吗？
2013年03月11日 02点03分
level 12
100zpz

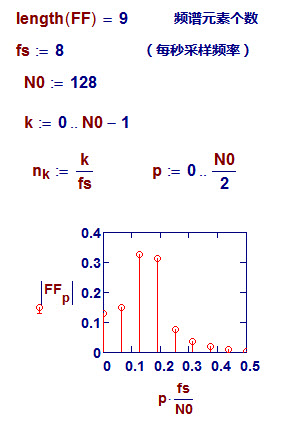

本例简单，频谱图也简单。
2013年03月09日 08点03分 3
朱老剑客
我也不太明白，为什么横坐标要用p*(fs/N0)呢？前几天看一个快速傅里叶变换方面的教材，也没看明白 :(
2013年03月09日 11点03分
level 12
100zpz
2013年03月09日 08点03分 4
yanpm
先生所举的例子是周期函数sin做快速傅里叶变换，但是对于非周期的离散序列应该如何操作呢？我是MathCAD初学者，因为工作需要对采集的10万个点的离散数据做频谱分析，找了很多资料都未提及，所以不知先生能否帮我修改一下，谢谢，我稍后发到先生的邮箱。
2013年03月11日 03点03分
100zpz
回复 yanpm :你在数据矢量中，写入离散数据就可以了，FFT 函数照样可以变换。
2013年03月12日 02点03分
level 12
100zpz
2013年03月10日 00点03分 5
yanpm
先感谢，再拜读，有问题，在请教老先生。呵呵我们真有福[开心]
2013年03月10日 01点03分
朱老剑客
有些看明白了，谢谢您哈！我还得补基础知识。:)
2013年03月10日 04点03分
yanpm
拜读了老先生的例子之后，经过诸多试验思考，终于解决了，展示一下结果
2013年03月11日 10点03分
level 5
yanpm 楼主
2013年03月11日 10点03分 6
朱老剑客
恭喜恭喜！
2013年03月11日 11点03分
yanpm
回复 朱老剑客 :谢谢
2013年03月12日 03点03分
level 12
100zpz
老朽也恭喜恭喜！
2013年03月11日 14点03分 7
zhuantouabc
老先生，mathcad中傅立叶变换后，能提取各次谐波的相位吗？
2014年07月13日 02点07分
level 12
100zpz
yanpm 先生，发来的邮件已下载拜读，在实际问题领域，老师门外汉，说不出有参考价值的话。但觉得你在mathcad中，已掌握了 FFT 转换的方法，十分值得庆贺。
2013年03月12日 02点03分 8
yanpm
衷心感谢您的指点[开心]
2013年03月12日 03点03分
0915261003
请问还有傅里叶变换和傅里叶逆变换的程序吗？我需要一份，想看看
2015年09月10日 08点09分
0915261003
@yanpm 请问傅里叶逆变换之后得到的函数，怎样求出其某个数据点的函数值
2015年10月13日 09点10分
梦在江湖2
请问一下先生，我做FFT变换后得到的结果不正确，幅值大概只有正确值的一半是什么原因？
2017年10月12日 06点10分
level 1
shiyanshib407
请问：
我用单片机+ADC采集三相电流信息，然后通过串口上传到主机，主机服务程序用C#和Matlab混合编程，请问：采集到的数据如何保存，以及怎样将数据进行频谱变换？
2013年03月27日 03点03分 9
朱老剑客
这儿是MathCAD吧，您信么？
2013年03月27日 04点03分
level 1
忘却1990
这是一段fft算法应用的函数，我不太明白的是为什么算出来的结果要乘以2/sqr（n）？？
2017年02月14日 05点02分 10
忘却1990
请教各位前辈
2017年02月14日 05点02分
梦在江湖2
@忘却1990 朋友，你现在搞清楚这个问题了吗？
2017年10月12日 06点10分
houjian243
可以参考Mathcad帮助里面“实数据的 FFT/IFFT”下面“快速模板”里面的这段话：“另外，FFT 函数 fft() 和 FFT() 仅接受实数值自变量。如果信号全部为实数，则其傅里叶变换为复共轭对称，因此只需计算信号的一半，这样就进一步加快了计算速度。”
2017年11月09日 10点11分
