[伪教程]CRT显示器改装电视
zvs吧
全部回复
仅看楼主
level 10
怎么浇水 楼主
成品
镇楼
(像素渣见谅)
2013年03月07日 14点03分 1
level 10
怎么浇水 楼主
话不多说，上图
2013年03月07日 14点03分 2
level 10
怎么浇水 楼主
PS:其实画面还算不错，只是手机不给力。
2013年03月07日 14点03分 3
风情牛
我也要改啊
2014年03月10日 02点03分
level 10
怎么浇水 楼主
当然这次的主角是朋友送我的一个旧显示器。
2013年03月07日 14点03分 4
level 10
怎么浇水 楼主
背景略凌乱，无视好了。
2013年03月07日 14点03分 5
level 10
怎么浇水 楼主
还有另一个主角－彩电改装板
2013年03月07日 14点03分 6
level 10
怎么浇水 楼主
主角已经到场，准备工作当然要做好了，须要的工具和材料不多，烙铁，焊锡必不可少。(手机只能发一张图)
2013年03月07日 14点03分 7
LZY852962001
[汗]手机10张好嘛
2014年07月22日 10点07分
level 10
怎么浇水 楼主
2013年03月07日 14点03分 8
level 10
怎么浇水 楼主
2013年03月07日 14点03分 9
level 10
怎么浇水 楼主
此外还需要万用表(推荐指针式的)，扎丝，和导线若干。
2013年03月07日 14点03分 10
level 10
怎么浇水 楼主
声明:内有高压，非专业人员请勿模仿，否则后果自负。
2013年03月07日 14点03分 11
level 10
怎么浇水 楼主
我们把显示器外壳打开，打不开的话可以百度一下怎么拆。
2013年03月07日 14点03分 12
level 10
怎么浇水 楼主
好多灰！
2013年03月07日 14点03分 13
level 12
路上无人我自横
嗯？还有呢。。。。。
2013年03月07日 15点03分 14
怎么浇水
现在有事，一会再发。。。
2013年03月07日 15点03分
level 10
怎么浇水 楼主

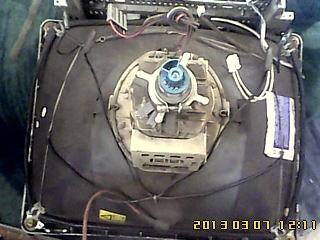

我们可以看到显像管尾部的尾板，就是那个被铁罩住的板子。把它拔下来。
2013年03月07日 16点03分 15
level 10
怎么浇水 楼主
然后把各种各样的线拔掉，取出主板，就是这个样子了。
2013年03月07日 16点03分 16
level 10
怎么浇水 楼主
这是取下来的板子，做工好是挺不错的。
2013年03月07日 16点03分 17
level 10
怎么浇水 楼主
把它放到一边，再来看看彩电改装板。(只买到这种，做工渣，元件就更渣了。)校枕电路都没有，高压包也小的可怜。不知道能用多久？
2013年03月07日 16点03分 18
level 10
怎么浇水 楼主
因为显示器一般都是双聚焦的，所以开头我们准备了一个双聚焦管座。图片中白色的就是。
2013年03月07日 16点03分 19
路上无人我自横
导热硅脂用来干嘛？
2013年03月08日 03点03分
怎么浇水
图中没有导热硅脂呀！那是高压硅脂和704硅橡胶。
2013年03月08日 03点03分
level 10
怎么浇水 楼主

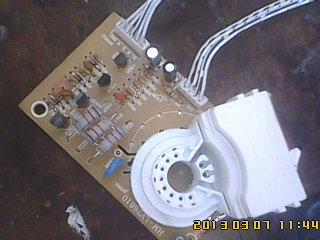

这是改装板的尾板，我们要把管座换上去。一把吸锡烙铁，会是不错的帮手。(已经换好了)
2013年03月07日 16点03分 20
