level 12
图1
六分仪可以用来测距，具体原理请自行百度，我们可以用它来测出∠a，再根据识别手册或者估计得出船桅高度h，再根据图示的三角函数算出距离L。
图2
如果是没有火控计算机的直瞄，那么可以用比例尺的方式得出x2y2的长度根据火炮射击诸元表得出仰俯角，再根据∠b得出火炮的方位角。
图3
如果有火控计算机的话，除了根据标图作业得出航速和目标的方位角以外，还要度量∠c输入火控计算机（后面会具体说明）
level 12
1176120476
楼主
首先是基础
图1
六分仪可以用来测距，具体原理请自行百度，我们可以用它来测出∠a，再根据识别手册或者估计得出船桅高度h，再根据图示的三角函数算出距离L。
图2
如果是没有火控计算机的直瞄，那么可以用比例尺的方式得出x2y2的长度根据火炮射击诸元表得出仰俯角，再根据∠b得出火炮的方位角。
图3
如果有火控计算机的话，除了根据标图作业得出航速和目标的方位角以外，还要度量∠c输入火控计算机（后面会具体说明）
2013年02月22日 13点02分
2
图1
六分仪可以用来测距，具体原理请自行百度，我们可以用它来测出∠a，再根据识别手册或者估计得出船桅高度h，再根据图示的三角函数算出距离L。
图2
如果是没有火控计算机的直瞄，那么可以用比例尺的方式得出x2y2的长度根据火炮射击诸元表得出仰俯角，再根据∠b得出火炮的方位角。
图3
如果有火控计算机的话，除了根据标图作业得出航速和目标的方位角以外，还要度量∠c输入火控计算机（后面会具体说明）
level 12
level 12
1176120476
楼主

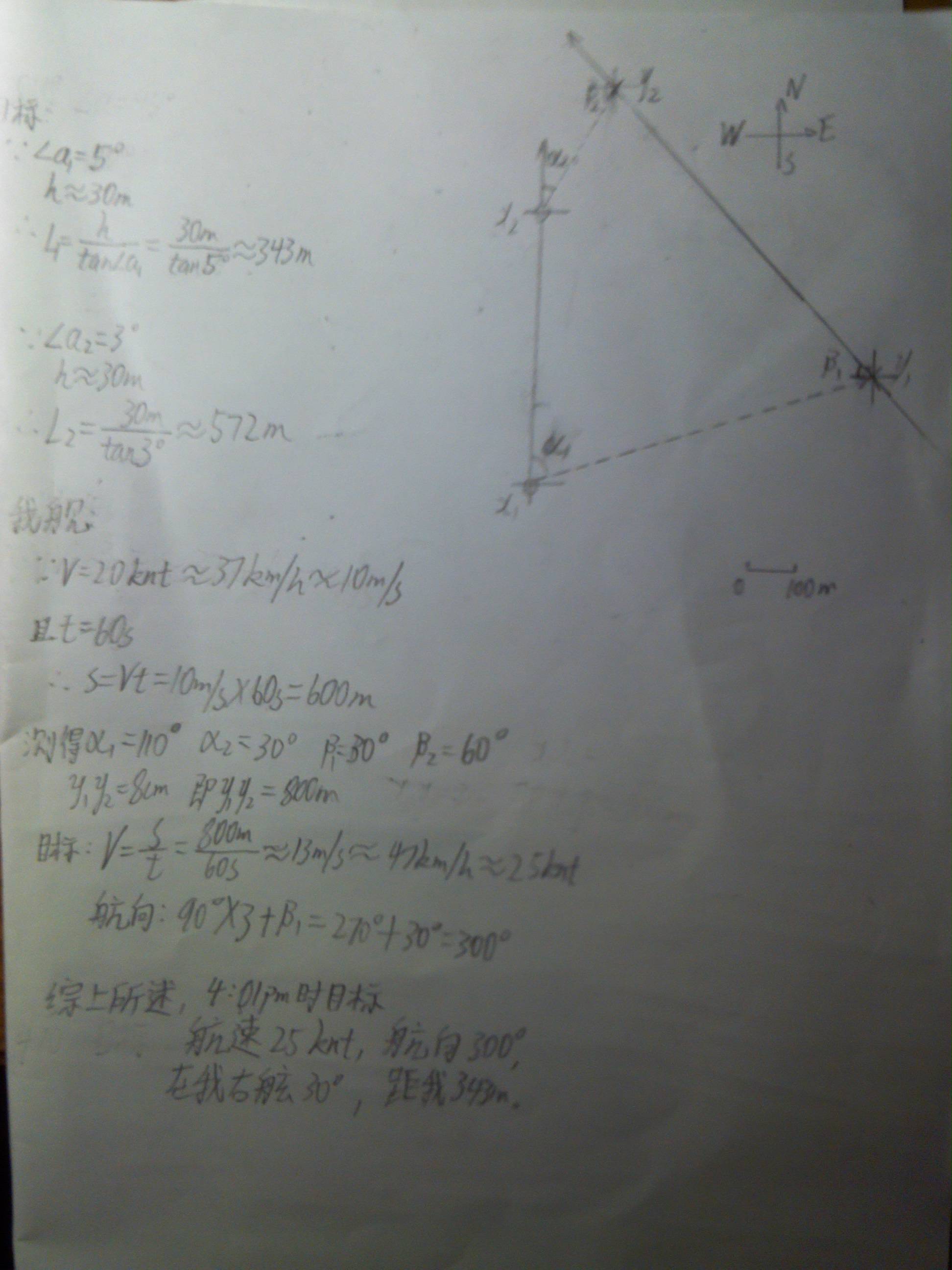

假设4:00pm时我舰以20节速度向0°方向匀速直线行驶时发现匀速直线行驶的目标，桅高为30米，六分仪测得∠a1=5°；4:01pm时六分仪再次测得∠a2=3°。问目标的行驶状态。
2013年02月22日 13点02分
4
level 12
level 12
level 12
level 13
还有一个方向盘系统测距仪
2013年02月22日 13点02分
11
方位盘是怎么工作的
2014年02月12日 03点02分
回复 1351180939 :搜一下，这种介绍很多
2014年02月12日 20点02分
回复 1351180939 :就是指挥仪
2014年02月12日 20点02分
回复 jazz2640 :好的
2014年02月13日 03点02分
level 13
level 12
1176120476
楼主
如果有火控计算机，那么则输入目标和自己的角度，航向，距离，流压或风速等信息。方位角输入装置如图，L代表左舷，S代表右舷，一格为10°。若x为80°，则把转盘转到L8的位置。其他信息的输入就是普通的0~9的旋钮，不过多说明。然后根据火控计算机得出的
2013年02月22日 13点02分
13
level 12
level 12
level 13
2013年02月22日 14点02分
17
页面不存在
2013年02月23日 03点02分
level 13
level 12
level 14
level 10
我汗~你们都是干什么的?不会都是在役的海军吧???
2013年02月22日 15点02分
22
这个百度就有了……
2013年02月22日 15点02分
说实话，好多现役的海军估计都不会机械式火控计算机吧
2013年02月22日 15点02分
至少没见过实物，我也没见过
2013年02月22日 15点02分
回复 1176120476 :现在还用这玩意就怪了
2013年02月23日 02点02分
level 10
有没有这种可能,就是训练的多了,炮手就会熟能生巧,凭自己的目测瞄准?
2013年02月22日 15点02分
23
这就叫经验
2013年02月22日 15点02分
光学的东西，差一点点测出来的距离就差不少，熟练的自然会快一些，准一些。
2013年02月23日 03点02分
