摘要
在数字电路中,数字频率计属于时序电路,它主要由具有记忆功能的触发器构成。在计算机及各种数字仪表中,都得到了广泛的应用。在CMOS电路系列产品中,数字频率计是用量最大、品种很多的产品,是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器,并且与许多电参量的测量方案、测量结果都有十分密切的关系,在电子技术中,频率是最基本的参数之一,并且与许多电参量的测量方案、测量结果都有十分密切的关系,因此频率的测量就显得更为重要。测量频率的方法有多种,其中电子计数器测量频率具有精度高、使用方便、测量迅速,以及便于实现测量过程自动化等优点,是频率测量的重要手段之一。常用的频率测量方法有测频法、测周法、测周期/频率法、F/V与A/D法。本文阐述了用测频法构成的数字频率计。
2013年02月04日 07点02分 3
level 13
枫花笑雪 楼主

 1、设计题目
    简易数字频率计
  2、设计任务和要求
  要求设计一个简易的数字频率计,测量给定信号的频率,并用十进制数字显示,具体指标为:
   (1)用于测量数字信号的频率,测频范围1HZ到9999HZ。
(2)用开关控制频率计的启动和停止。
(3)能连续循环测量显示。如:1秒计数测量;4(或1)秒显示结果;1秒清零。然后依次循环。
2013年02月04日 07点02分 4
level 12
继续~我先插一个~~顺便凑够15个字~~撤!
2013年02月04日 07点02分 5
level 13
枫花笑雪 楼主

3、程序设计思路:
(1)整体设计方案框图
2013年02月04日 07点02分 6
level 13
枫花笑雪 楼主

(2)主控6进制电路
2013年02月04日 07点02分 7
level 13
枫花笑雪 楼主

(3)门控电路
2013年02月04日 07点02分 8
level 13
枫花笑雪 楼主

(4)时基电路
2013年02月04日 07点02分 9
有木有用晶振做的时基电路- -。
2013年10月06日 10点10分
你的是什么版本?12.0的555元件我的怎么不是这个样子???而是上,下,右一接口,左五。百度的接脚跟资料,课本不同,然后猜的接脚不确定。
2013年12月03日 15点12分
回复 安徒生没有徒 :12的
2013年12月18日 09点12分
这个是只要接上5v的交流电 就能产生1hz的电路吗?
2014年12月31日 09点12分
level 13
枫花笑雪 楼主

三、单元电路设计与Multisim仿真分析
1、1Hz时基电路
10K的滑变校正1Hz;D1二极管改变充电回路,改变占空比
2013年02月04日 07点02分 10
这里的 led是做什么用的?
2014年12月31日 09点12分
仿真是led不亮。。。。
2014年12月31日 10点12分

2014年12月31日 10点12分
level 13
枫花笑雪 楼主

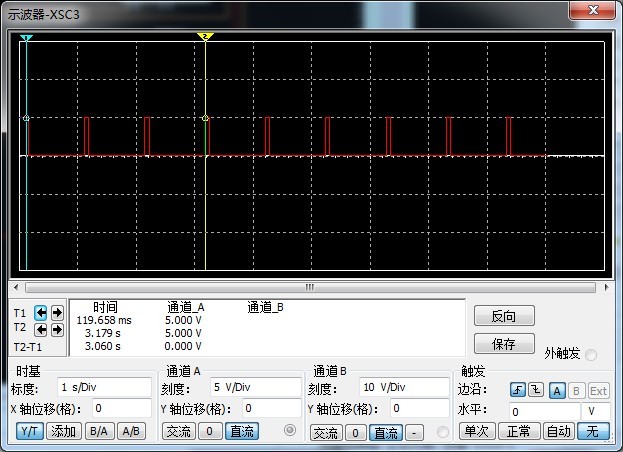

1Hz脉冲示波器仿真结果
2013年02月04日 07点02分 11
请问脉冲宽度宽一点对后面有没有影响
2015年04月18日 04点04分
level 13
枫花笑雪 楼主

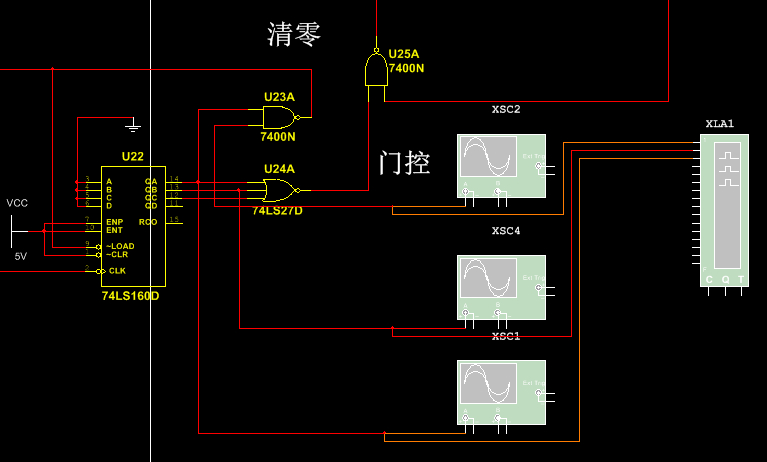

2、6进制计数器门控电路
74LS160接成6进制计数器,实现1秒计数,4秒显示。
2013年02月04日 07点02分 12
您好,这里为什么是4秒显示啊。如何让改成不是4秒的??
2015年07月13日 13点07分
@juuuuuustinTIM 不是4秒,是5秒显示,因为他设计的是6进制的
2016年05月16日 09点05分
level 13
枫花笑雪 楼主

逻辑分析仪分析6进制计数器逻辑仿真结果
2013年02月04日 07点02分 13
level 13
枫花笑雪 楼主

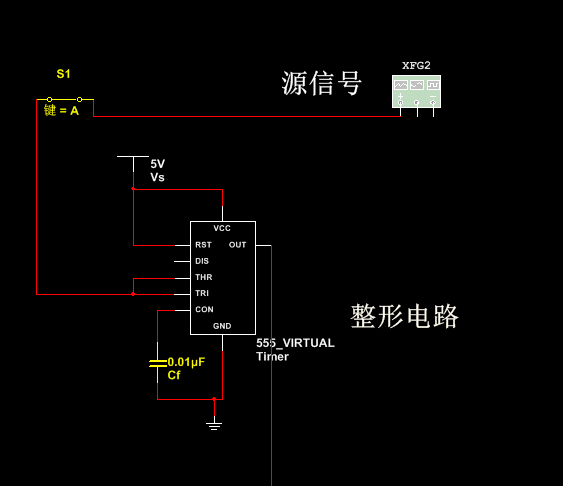

3、NE555施密特整形电路
2013年02月04日 07点02分 14
整形电路的工作原理是什么=-O
2013年06月20日 10点06分
回复 多情应笑我1993 :施密特触发器
2013年10月06日 10点10分
level 13
枫花笑雪 楼主

4、计数、锁存、驱动、显示电路
采用74LS48驱动数码管,74LS194作为锁存器,74LS160作为计数器
2013年02月04日 07点02分 15
这种图貌似不是multisim制作的吧?是用的autoCAD吗?
2013年09月21日 00点09分
回复 zoomans :就是m
2013年09月21日 00点09分
有木有用CD4511的。。。[咦]
2013年10月06日 10点10分
回复 阿吨的疑问 :meiyou
2013年10月07日 12点10分
level 13
枫花笑雪 楼主

5、整体仿真电路
2013年02月04日 07点02分 16
亲 可不可以 仿真电路图 直接发给我啊
2013年12月06日 14点12分
回复 Cx丶浅忆流年 :亲,原件没有了
2013年12月06日 15点12分
回复 枫花笑雪 :哦哦,我一直忙到现在,才弄好,不过还没测试[不高兴]
2013年12月06日 17点12分
楼主那个整形电路里面的那个电器元件怎么找不到?叫什么名字?
2013年12月29日 08点12分
level 13
枫花笑雪 楼主

1、电路图及其工作原理说明:
四位数字式频率计主要是由一个CD4017(包含一个约翰逊计数器和一个译码器)组成逻辑电路,一个555组成时基电路,四个CD40110及数码管组成。
四个CD40110串联成一个四位数的十进制计数器,与非门U1A、U1B构成计数脉冲输入电路。当被测信号从U1A输入,经过U1A、U1B两级反相和整形后加至计数器U13的CP+ ,通过计数器的运算转换,将输入脉冲数转换为相应的数码显示笔段,通过数码管显示出来,范围是1—9。当输入第十个脉冲,就通过CO输入下一个CD40110的CP+ ,所以此四位计数器范围为1—9999。
其中U1A与非门是一个能够控制信号是否输入的计数电路闸门,当一个输入端输入的时基信号为高电平的时候,闸门打开,信号能够通过;否则不能通过。
时基电路555与R2、R3,R4、C3组成低频多谐振荡器,产生1HZ的秒时基脉冲,作为闸门控制信号。计数公式:f=1.443/[(R3+R4+2*R2)*C3]来确定。
与非门U2A与CD4017组成门控电路,在测量时,当时基电路输出第一个时基脉冲并通过U2A反相后加至CD4017的CP,CD4017的2脚输出高电平从而使得闸门打开。1s后,时基电路送来第二个脉冲信号,CD4017的2脚变为低电平,闸门关闭,测量结束。数码管显示即为所测频率。当555第三个脉冲送过来的时候,电路保持间歇1S,第四个脉冲后高电平加至R,使计数器复位,为下一次计算准备。如果改接CD4017的Q4或Q5端,可以获得更长的显示时间。
