注意事项:
1.为了普及大众,这次拆机教程绝对是本人做的最仔细的一次了,连螺丝都分类标记了,本帖中所有图片不打任何水印并欢迎转帖,但请注明作者为YZDTOM[瞌睡]
2.本人单反镜头焦距颇远,即使开了微距还是有20多CM的最近焦距限制,所以照片描述重点以焦点为准,请别吐槽为什么很多照片都按黄金比例,纯属相机自动对焦问题。
3.本人为掌机狂热爱好者,并非宅男,请勿用“技术宅”称呼本人,否则我会很愤怒[气愤]
4.本机所有螺丝参数(背板两个螺丝由于固定了不算):后背4+2(软胶下的螺丝)x长圆螺丝,3DS卡槽上方1x短平螺丝,主板10x中平螺丝,摇杆2x加长圆螺丝,音量键模块1x短平螺丝,上屏幕软片下隐藏4x长平螺丝,3D+右扬声器模块1x短平螺丝
(长短代表各螺丝相对的长度,圆螺丝代表螺丝顶部是半弧形,平螺丝代表螺丝顶部是平的)
2013年01月22日 04点01分 1
level 4

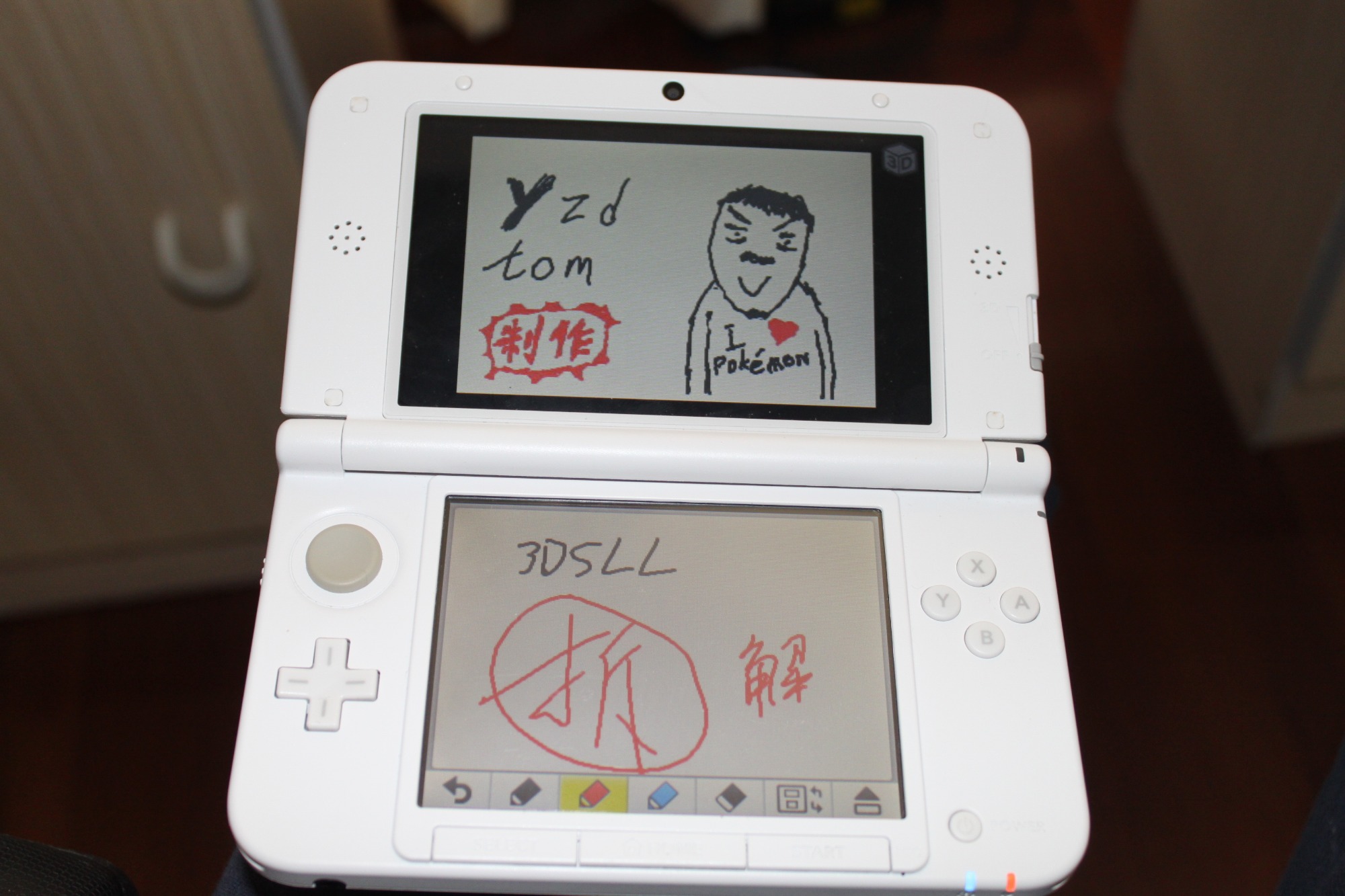

首先请出我们的主角儿:3DSLL日白

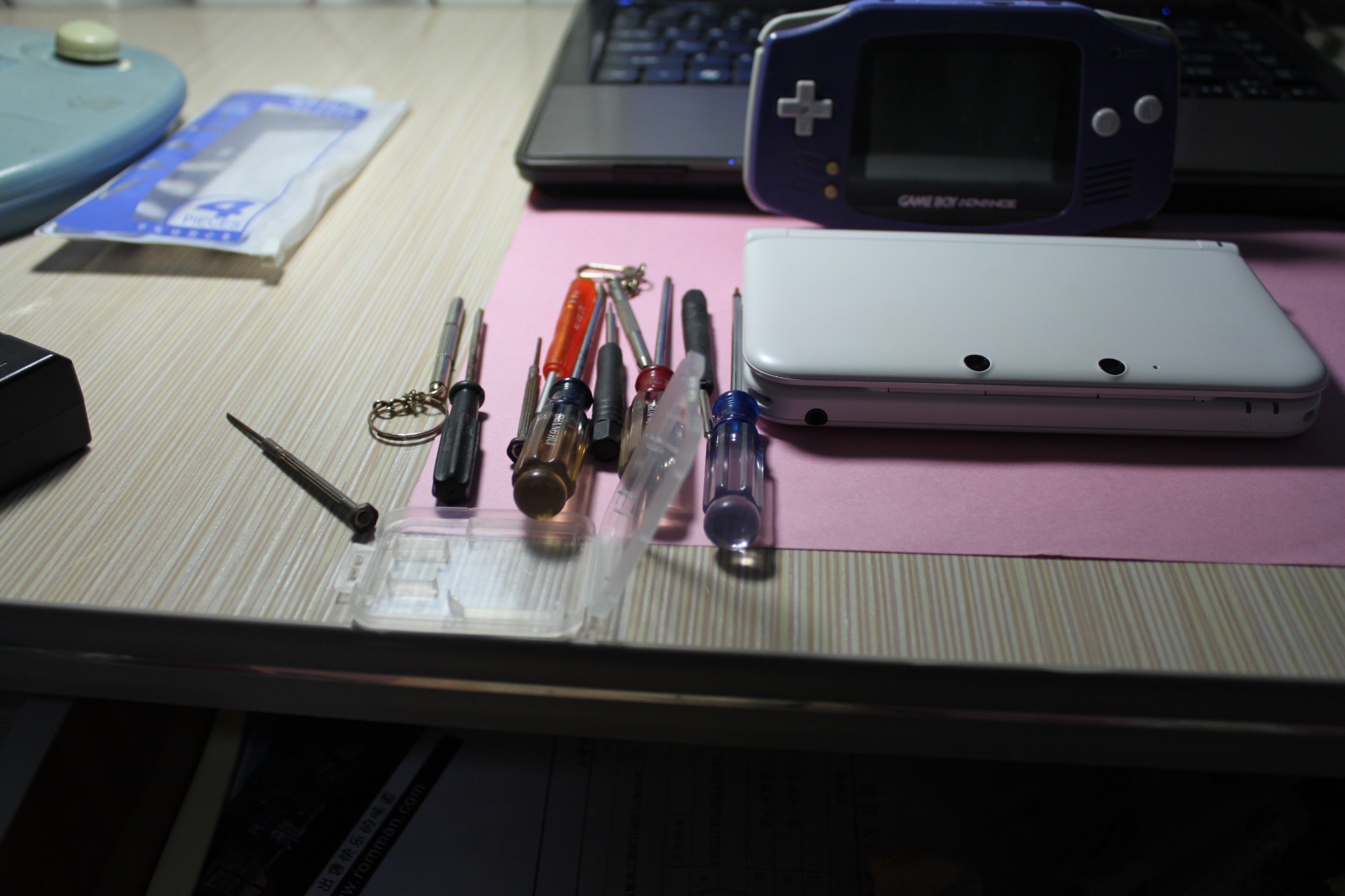

然后是我们必须的工具(其实很多都是装逼用),要不然难不成你们用手指拧螺丝不成- -另别忘了准备一个装螺丝的小盒子,我按习惯就是摸个SD卡盒即可。
基本需要的工具就是:超小号十字(最好是摩擦力很大的)、超小号一字(最好两把,长短各一),拆机棒(作者的之前拆电脑断了,只好用大拇指,结果搞得双手鲜血淋漓……)和镊子

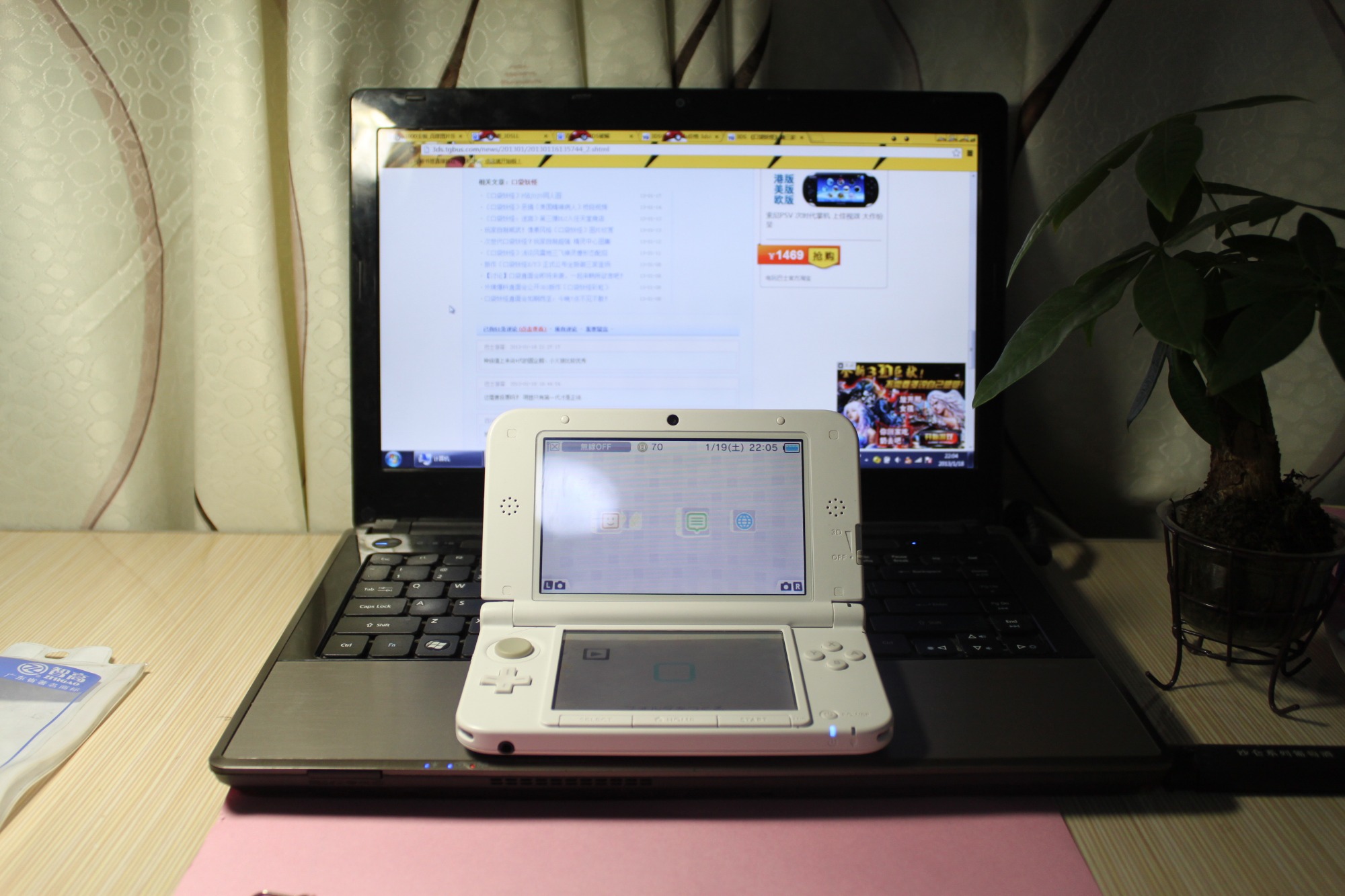

3DSLL和本人的现役本本(ACER 4745G)合影,第一次看到LL就觉得很有笔记本的风范
(PS:当你们看到这的时候,本人正苦逼的抱着笔记本坐在车上一边对着相机的照片一边码字。)

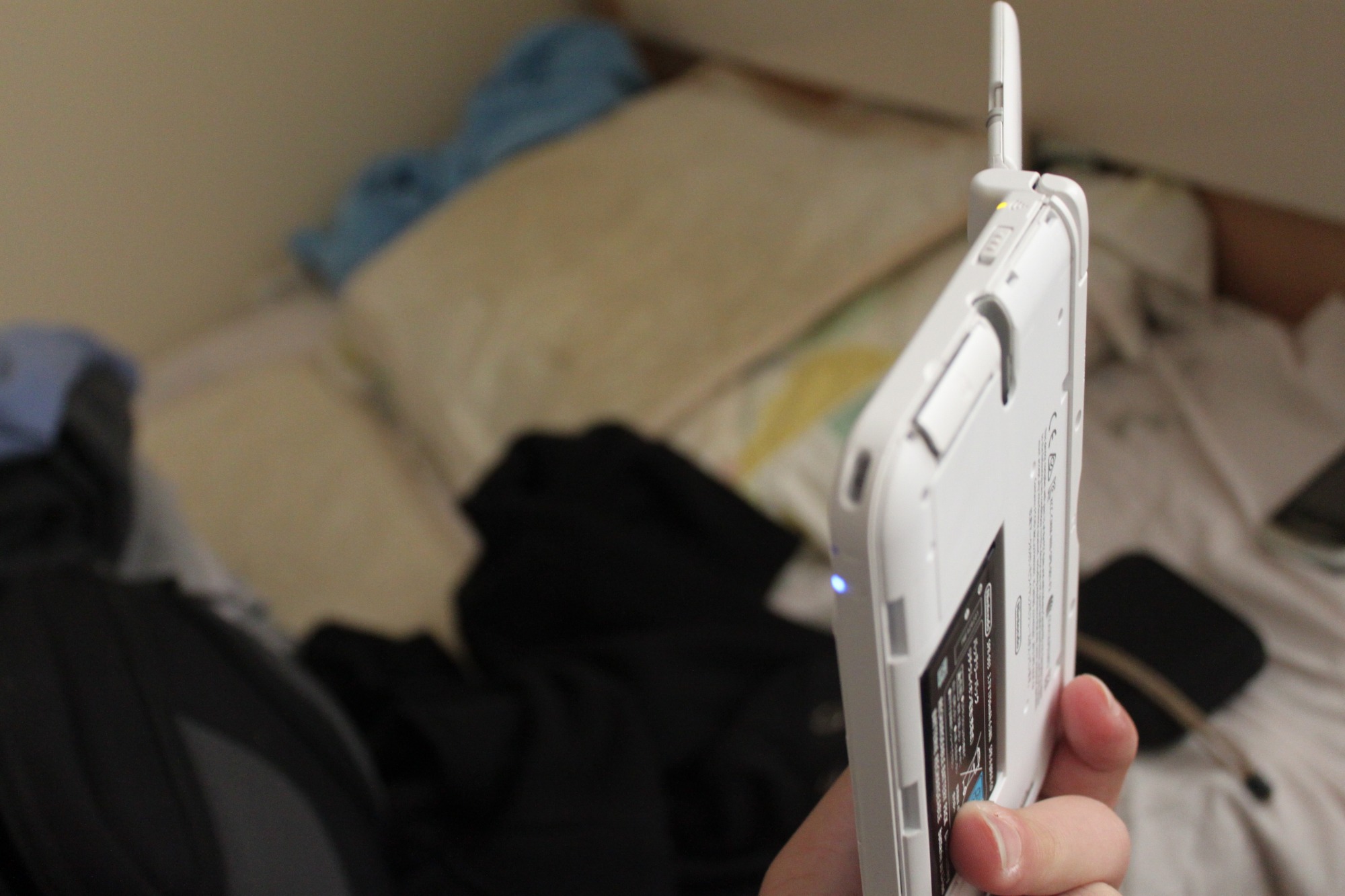

先拔了笔,拿出十字,准备开始。
大家都留意到了这两个螺丝吧,拧了(PS:3DSLL的后背螺丝比3DS好拧,3DS的我直接把螺丝拧烂了都没拧开,所以没能拆掉3DS……)
留意照片中的焦点:WIFI图案的下方,那是设计来便民开盖的,另一边也有,从这里开始掰会轻松点。
正面就大胆点掰,但别过狠了……
取下背板,算是迈出了拆机第一部吧!如果只是想换电池的话,那么做到这就可以了。
背板上的螺丝和3DS一样做过特殊处理,拧完了不会掉下来,固定在模块上,颇贴心。
接着就可以取下电池了……
2013年01月22日 04点01分 2
圆头螺钉学名叫盘头螺钉 平头的学名叫沉头螺钉
2013年11月29日 13点11分
level 4
电池正面(别看它这样其实挺厚的,是我见过最厚的1750MAH电池)重点参数是3.7v,1750MAH,6.5WH
上方的触点

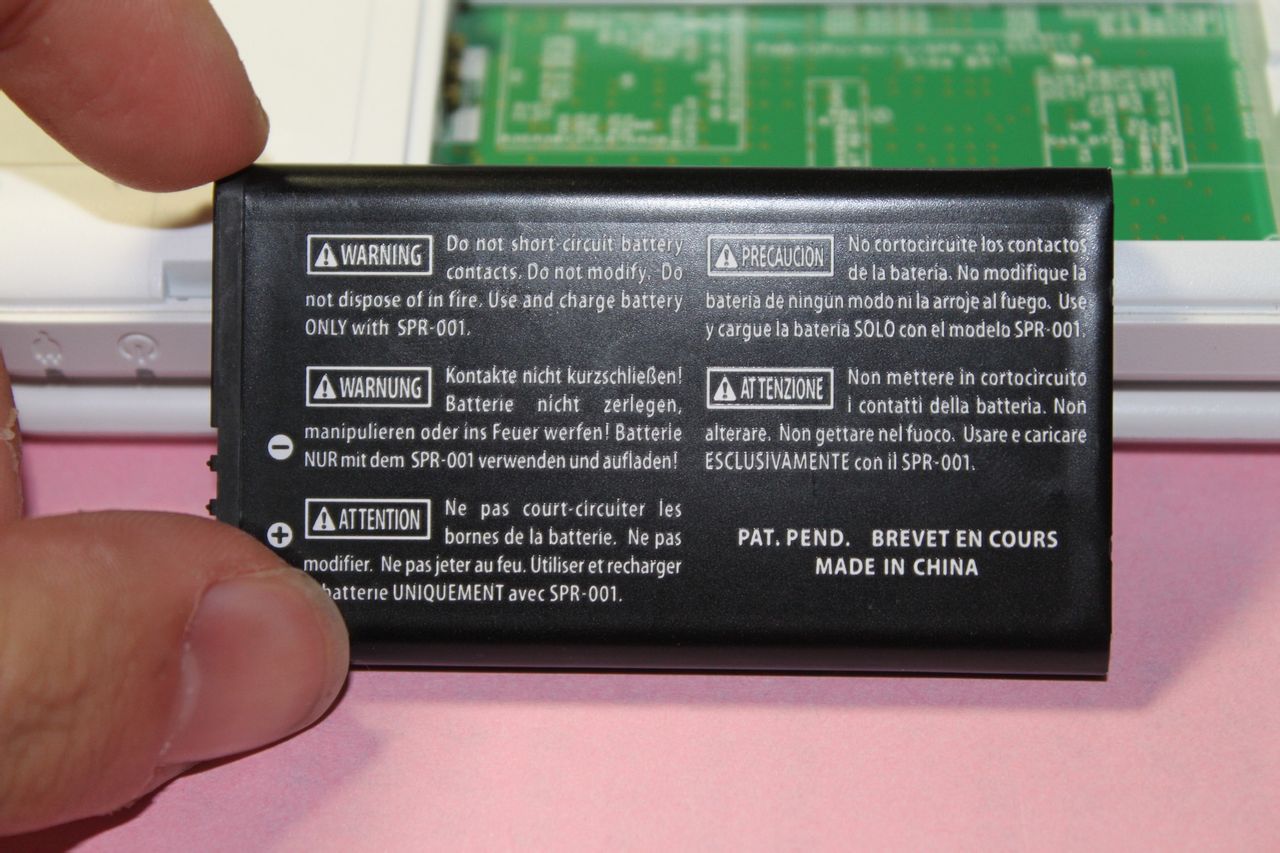

背面的各国语言安全注意项,亮点是MADE IN CHINA(为什么不直接说MADE IN FUSHIKANG)
开始拧背板,这里特别注意,我看别的教程都是直接说拧开然后拆主板,轻轻松松一句话。其实这是大忽悠,因为富士康一点也不简单,这里的螺丝设计的特别硬!如果这个时候你不使用和手指咬合力特别大的螺丝刀的话,可能甚至都把螺丝花纹都磨光都拧不动!所以这里我用了布来包裹螺丝刀。
小心翼翼的扭开了那几个螺丝,上面那个虽然模糊但明显小一号的就是3DS卡槽上面那个孤零零的短平螺丝
然后你们以为就可以开始掰后盖了?太天真了!看到这个软垫了没有,下面是有隐藏的螺丝的!
用一字强行撬掉
内藏玄机啊!和PSPGO的音量键板那里一样……
这两个螺丝的咬合度还是很紧的,但是撬掉之后就真的可以卸下后盖了。
主板一览无遗!(不要问我主板背面有什么,因为主板背面除了几个电容和走线还有按键片之外空旷的都可以跑马圈地了……)

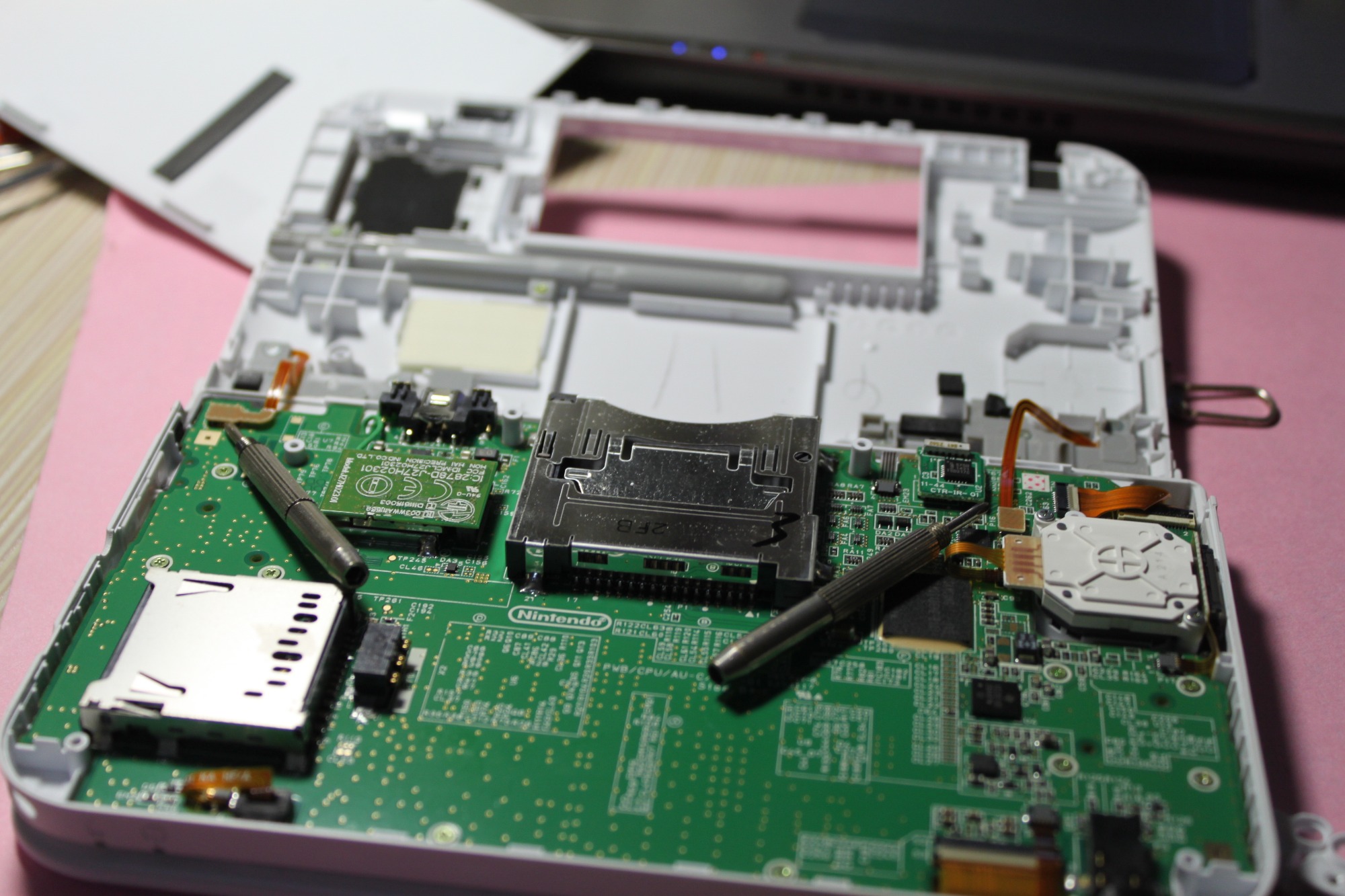

但是卸下后盖时要小心LR键排线(两把一字所指的位置!)
2013年01月22日 04点01分 3
level 4
(PS:其实刚开的时候绷得一声L键排线脱了,我还以为断了,吓了一跳)L键比R键更容易掉,所以同志们遇到L键排线脱落也不要惊慌!
挑开了LR排线,可以放心的“偷窥”主板了

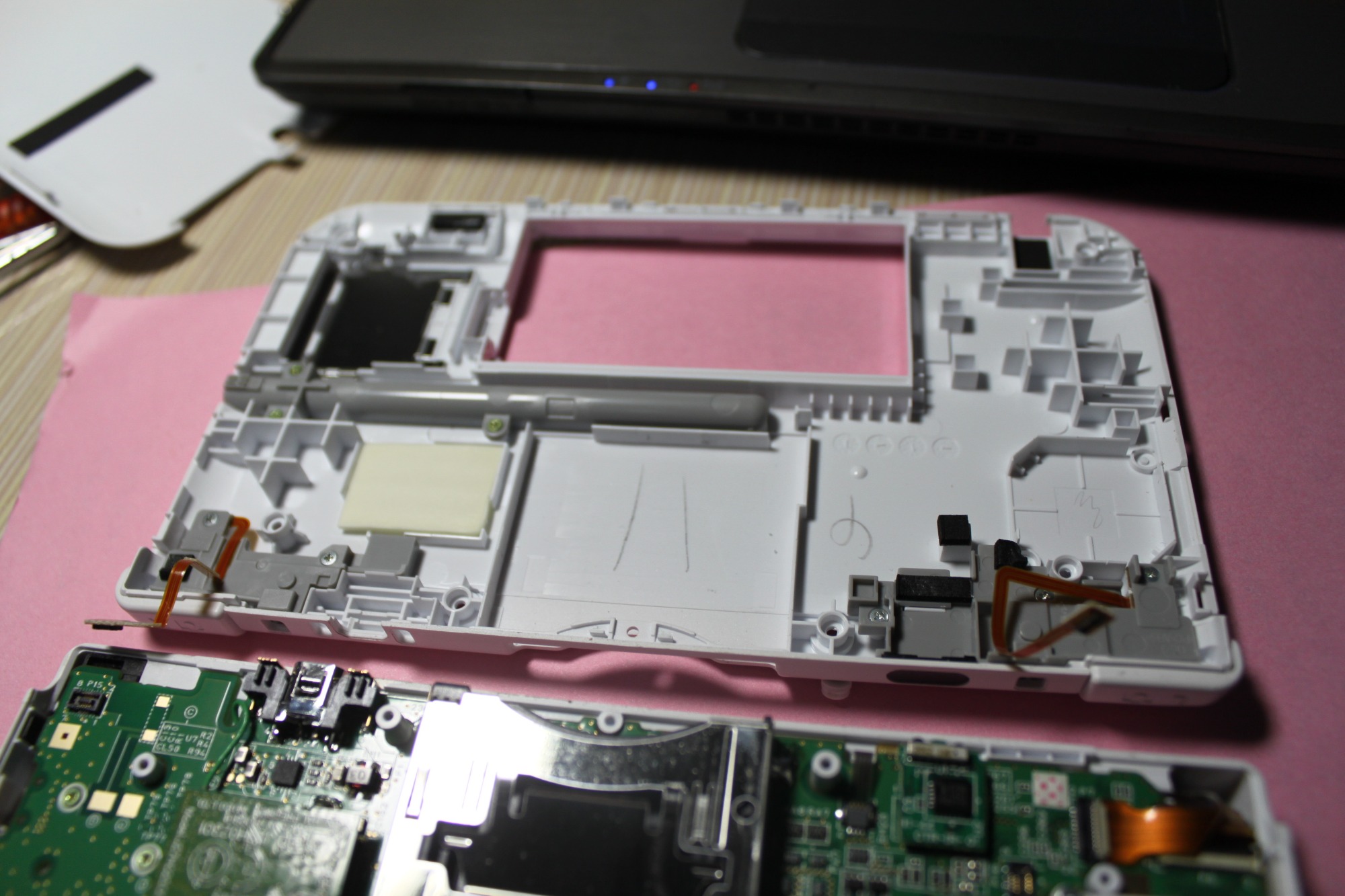

后盖的背面,黄色的一个是网卡防震垫,R键排线旁是红外模块处,上面黑色的是SD卡模块垫,下面长长的灰色的条就是我们触控笔的家
网卡平面特写(这焦对的有几分神韵……)放大点看会发现红圈处有条缝,从那里把网卡挑了,方法同LR排线
拆下网卡了,天线还连在上面,抓住黄色的金属头微微用力拔掉就是
网卡正面特写,从上面的HON HAI可以看出来自鸿海精密(其实就是富士康的母公司- -!)
背面特写,天线扒掉后就是那样子
轮到红外模块了!拔掉方法同网卡,说实话看到它如此迷你我真的小惊了一下。
平常它就躲在这一片黑色的后面,那两个射频器黑黑的,看上去颇可爱(看来本人“萌点”奇怪——这里应该用“萌点”没错吧……不会用网络语言)
红外模块背面特写,和照片角落的食指头做个比较,就知道它究竟有多小……
2013年01月22日 04点01分 4
level 4
这时主板已经少了不少东西,别留意上面的字nintendo,要看下面的PWB/CPU/AU-C/SPR-01,这可以说明这个主板把一切该集成的都集成了(自我评价:这不废话吗?)
来,继续,这次轮到我们的MIC(麦克风)了,躲在SD卡槽旁边了
排线采用卡扣式,要先用指甲或一字螺丝刀(比较困难)撬开排线上面固定作用的卡板,然后才能拔出排线(暴力行为可能伤害排线!)
麦克风特写(这单反的微距焦距真是……一个小小的模块都不能焦点全部覆盖)
电源口特写,是焊上去的,同志们别想拔了……
从背面可以看出,充电口和底座充电片各有两个线连接主板,再有两个共享输入线路,也就是说理论上用充电口和充电片最大输入功率限额不会有区别!
下屏幕排线,两个都是!都采用卡扣式,撬开,拔了
内置闪存特写,三星的,皮卡丘の星空在他的不完全拆机帖子里说他的机器闪存是东芝的,估计是批次的问题,但是依然看不出容量的大小。
这边是上屏幕排线和扬声器、摄像头等等总成的排线挤在一起(其实主板背面角落还有一个上屏幕排线,两个上屏幕同时输出就是3DSLL上屏幕实现3D的秘密——同时有两个屏幕负责不同角度的演算)还有别忘了左上角的下触摸屏的排线啊!
这个是音量键控制排线
2013年01月22日 04点01分 5
level 4
开始向上屏幕发起最后进攻!中间耽搁了许多,此时已是午夜12点……人困马乏,手指也酸痛- -
试着撬了下上屏,开不了,肯定有玄机,来……
细心留意下,许多LL用户都会发现为了防止压屏,LL采用了两个橡胶软垫(和下面垫底的两个一样)来缓冲,效果确实不错,会不会也藏在这里面呢?答案是:否!是藏在旁边的四个方软片里,用一字小心扒开(真得小心!太大力会搞烂的!),扭掉(颇紧,留一下,但没有后盖主板那些那么紧)!
然后开始沿着旁边的缝隙撬上屏幕吧!这里没有照片,你们最好从后面开始撬,别从前面的摄像头那里撬,那里是容易打开但是接下来侧面再如此强拆会搞烂很多卡榫……留意- -上屏幕绝对是整部机最最难搞的地方,难怪皮卡丘の星空在此停手,要换我,拿着部皮卡丘限定绝对也不忍心这么搞TAT
连续作战,拆机棒之前搞断了,一路用大拇指撬,到这终于左右手全部流血了,小小一个上屏幕两边都不停渗血,疼痛难忍,一边撬一边准备纸巾擦,这张因为反光看不到多少血,太多了也少儿不宜……最后还是开了,坚持就是胜利!我爱拆机!
网卡天线拉到这里,保证了LL强大的信号
3D摄像头!正面有两个!
反面也还有一个……集成度真的很高,难怪像素上不去
上屏幕排线总成,很好拆,很难装……仅次于上屏幕排线的难(那里没有镊子帮忙几乎不可能完成)上面是左扬声器
上屏幕所有排线一起耷拉下来,散乱啊(上面的排线都是用双面胶固定的)
上屏幕拆卸方法同触摸板,由双面胶固定,不说了,强拆!
拆下了上屏幕,整机只剩翻盖框架……此时已是两点(中间又有很多杂项- -)
最后来张大批的螺丝的特写……记录此次拆机的不容易!
至此3DSLL完全拆解完毕!(PS:回装比拆难的多的多的多的多!)
回装完毕试开机……
