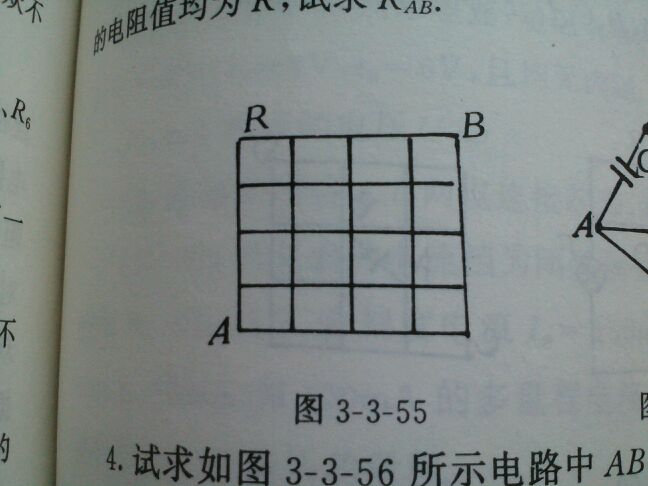

如图 ,求等效电阻AB 其中每段电阻为R
我算出来的结果是(25/12)R,但答案是(73/34)R。求解是我算错了还是答案错了
2013年01月12日 12点01分
1
level 7
MelodyMraz
答案无误。
2013年01月12日 12点01分
2
R_MgX
求过程
2013年01月12日 12点01分
level 7
游鱼coolboy
嗯哈 我来凑热闹 答案没错啊
lz
2013年01月12日 12点01分
3
level 4
R_MgX
楼主
我承认我错了。。。应该是等势点找错了
2013年01月12日 12点01分
4
游鱼coolboy
呵呵
2013年01月12日 13点01分
level 7
游鱼coolboy
先沿AB对折 把电阻变成R/2 然后根据对称**所有的节点切开
那么R1=3R/2 R2=R+1/(2/3R+1/2R)=13R/7
R3=R+1/(7/13R+1/3R)=R
+3
9R/34=73R/34
2013年01月12日 12点01分
5
R_MgX
标号不是很懂啊
2013年01月12日 13点01分
R_MgX
哇,明白了,多谢大神赐教!
2013年01月12日 13点01分
