其实这个是我很久以前就写好的，响应@远远近近CCC 的号召，希望能帮助到新来的小白们。。。
显示接口卡（
Video card
，
Graphics card
）、显示器配置卡简称为显卡，是个人电脑基本组成部分之一。用途是将计算机系统所需要的显示信息进行转换驱动，并向显示器提供信号，控制显示器的正确显示，是连接显示器和个人电脑主板的重要元件。对于从事专业图形设计和高端游戏发烧的人来说显卡非常重要。
民用显卡芯片供应商主要包括
AMD
（原
ATI
）和
nVIDIA
(
英伟达
)
两家。
具体的显卡发展史本文就不介绍了，精品区有相关的帖子，各位吧友可以去找一下。
显卡分为集成显卡和独立显卡两大类。
集成显卡：
一种是指主板芯片组集成了显示芯片，使用这种芯片组的主板就可以不需要独显就实现显示功能，满足一般的家庭影音娱乐和办公应用，节省购买独显的开支。集成显卡的主板一般不带有显存，使用系统的一部分内存作为显存，一般可以在主板的
BIOS里面调整，具体常见最大不超过
256MB。
一种是指处理器内部集成了显示芯片，即
“核显
”。一般分为
AMD现在的
“APU”和英特尔的
“核芯显卡
”。显存同样从内存分享而来，
APU对内存的性能需求相对较大，所以一般在配置选购
APU的时候我们都建议使用频率大于等于
1600MHz的双通道内存。
AMD 890GX
主板北桥特写，内含集成显卡
HD4290
显示芯片

本文主讲独显，对于集显我们粗略带过。有关集成显卡的部分还会在主板介绍篇继续讲解。
独立显卡，简称独显，是指成独立的板卡存在，需要插在主板的相应接口上的显卡。独立显卡具备单独的显存，不占用系统内存（但当独立显存不够用时可以共享内存作为显存），而且技术上领先于集成显卡，能够提供更好的显示效果和运行性能。
下面介绍台式机独立显卡的组成。以华硕
ASUS ARES
拆解图片为例。
其实显卡是一个小主机的缩影，并不像
CPU
那样高度集成，而是包含了很多组件。
•

显示核心（
GPU
）：
GPU
全称是
Graphic Processing Unit
，中文翻译为
“图形处理器
”。
NVIDIA
公司在发布
GeForce 256
图形处理芯片时首先提出的概念。
GPU
使显卡减少了对
CPU
的依赖，并进行部分原本
CPU
的工作，尤其是在
3D
图形处理时。如果说
CPU
是整个机器的心脏，那么
GPU
就是整个显卡的心脏。显卡负责的图形处理全部依靠这颗小小的
GPU
。一般说来，衡量
GPU
工作能力的参数有两个：流处理器数量和核心工作频率。其他特性：光栅单元（
ROPS
），
L1
缓存，核心面积，制造工艺。
ARES
核心
Cypress

容量，一般说来，够用足矣，没必要追求显存大。
1680*1050
分辨率，
1G
显存；
1440*900
及其以下，
512M
就可以；
1920*1080
，至少
1.5G
显存。
动态共享显存技术，是将内存划分为显存，以便当显卡独立显存不够用时临时占用。
N
卡将此技术成为
TC
，
A
卡为
HM
，这也就是市面上经常听见显卡是
TC1024M
或者
HM1024M
的，这时候所谓的显存大小就是共享后独立显存和共享显存容量之和，买显卡的时候需要注意。
显存位宽是显存在一个时钟周期内所能传送数据的位数，
位数
越大则瞬间所能传输的数据量越大，这是显存的重要参数之一。位宽是由每个颗粒的位宽和使用数量决定的，比如每个颗粒
32bit
位宽，使用
8
颗并联就是
256bit
位宽了（其实容量也是这样决定的，
128M*8=1024M
）。位宽的作用就是增大带宽，带宽后面会有解释。
频率，显存的实际频率，等效频率是两个概念。由于现在显存都基于
DDR
系列内存改造，
DDR
因为能在时钟的上升沿和下降沿都能传送数据，所以比
SDR
同频效率高了一倍，因而就有了等效频率这一说法。
GDDR3
和
DDR3
都是等效两倍，而
GDDR5
是
2倍于
GDDR3的数据预取量和
DQ并行总线，使
GDDR5显存的实际速度又快了一倍，等效
4倍。这也就是为什么
GDDR5频率很高，只是等效频率高了，实际频率和
GDDR3差不远。

除了风冷外，显卡也可以选择水冷。水冷可以不考虑风道对散热的影响，一般应用于多卡互联平台。至于显卡自己改造水冷平台的方法和技巧，请到精品区寻找相关的帖子。

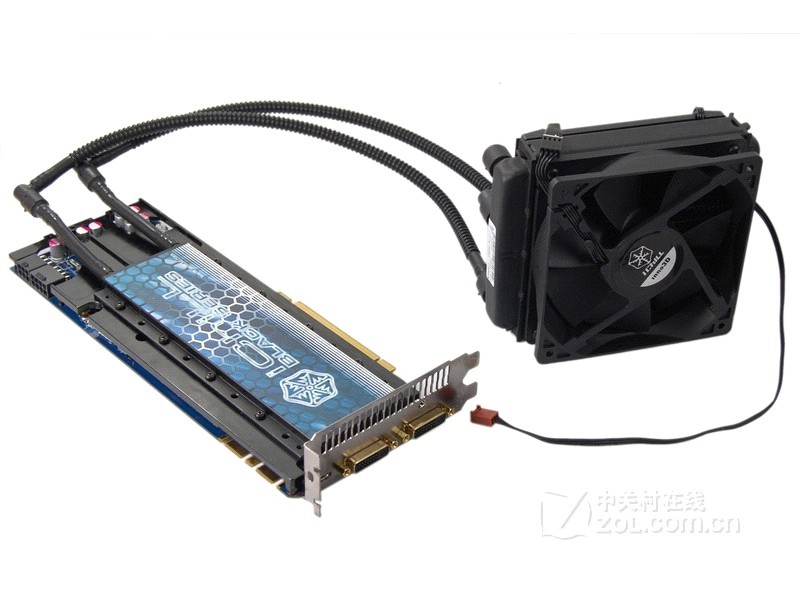

Inno3D GTX580
冰龙黑金版

水冷散热
•

金手指
显卡的金手指（
connecting finger
）是显卡与插槽的连接部件，所有的信号都是通过金手指进行传送的。金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为
“金手指
”。金手指的形状代表了该显卡的插槽类型，目前显卡都是
PCI-E 16X
接口的，过去的显卡有
AGP
和
PCI
接口的。

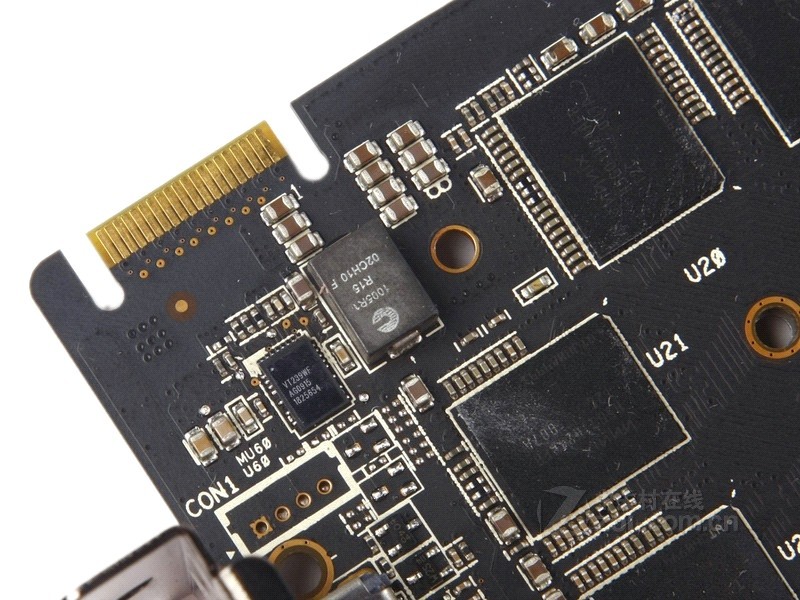

ARES
金手指特写
•

供电接口
PCI-E 16X
接口对显卡提供了
75W
供电，能满足中低端显卡需求。但高端显卡供电不够，只能需要电源对其独立供电，于是就有了供电接口。理论上
6PIN
接口能提供
75W
的供电
，
8PIN
接口提供
150W
。（不过在实际上他们能提供大于这个数值的供电）
ARES
独立供电接口特写（大家可以估算一下这个电老虎的理论功耗上限）

HDMI
，英文全称是
“
High Definition Multimedia
”
，中文的意思是高清晰度多媒体接口。应用
HDMI
的好处是：只需要一条
HDMI
线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数
/
模或者模
/
数转换，能取得更高的音频和视频传输质量。
HDMI
接口也可以转换成
DVI
或者
VGA
接口。目前高端显卡和显示器均用此类型接口，笔记本也有
HDMI
接口。
DP,
全称是
”
DisplayPort”
。作为
DVI
的继任者
,DisplayPort
将在传输视频信号的同时加入对高清音频信号传输的支持，同时支持更高的分辨率和刷新率。
DP
拥有很多优势，但目前只是高端显示器的接口，中低端显卡很少能看见此接口。
•

多卡互联
SLI
和
CrossFire
分别是
Nvidia
和
AMD
（
ATI
）两家的双卡或多卡互连工作组模式。
组建SLI
和
Crossfire
，需要几个方面：
1.
需要
2
个或以上的显卡，必须是
PCI-E
，不要求必须是相同核心，混合
SLI
可以用于不同核心显卡。

2.
需要主板支持，
SLI
授权已开放，支持
SLI
的主板有
NV
自家的主板

和
Intel
的主板，如
570 SLI(AMD)
、
680i SLI(Intel)
。
Crossfire
开放授权
INTEL
平台
较高芯片组
，
945.965.P35.P31.P43.P45.X38.X48.X58.X79
等
……
AMD
自家的
770X
、
790X
、
790FX
、
790GX
等
均可进行
crossfire
。（芯片组太多了，不一一细说）
3.
交火（
SLI）数据线
4.
系统支持。
5.
驱动支持。
ARES
交火金手指特写
ARES
PLX PEX8647
桥接芯片与配套供电特写，可以理解为一种
“
欺骗
”
显卡核心的手段，让G
PU
认为是在和主板相连，从而实现
CrossFire
等技术。

留

以上介绍的是台式机独立显卡，下面简单介绍一下笔记本（移动）显卡。
移动显卡，顾名思义，就是移动平台上应用的显示卡。由于移动平台对空间要求较高，独立显卡往往以整合到主板上的形式出现，虽然看起来像‘集显’，但这个是名副其实的‘独显’。因为，即使整合到主板上，它也是以整体的形式被划分在一个独立区域中。也就是说，移动平台只是将主板
PCB
和显卡
PCB
融合在一起，省去了连接的插槽和金手指以及显示输出接口。集显不同，显示芯片不是独立出现的，一般整合在主板的北桥中（现在是整合在
CPU
中），一般没有独立显存，这是和独显的主要区别。不过，现在笔记本也有
DIY
的趋势，很多移动平台也将独显从主板中区分开来，变成了真正的独显，目接口为
MXM
，在准系统本中较为常见。
整合在主板上的‘独显’（黑色区域为大致的显卡区域）
MXM
接口的移动显卡
GTX580M
下面我们通过介绍
GPU-Z
识别参数来继续介绍显卡（
GPU-Z
请下载最新版，不是汉化版）
上图为我笔记本的显卡
——
G103M
的识别参数
别以为上面都是英文的，看不懂，其实每一项都有中文解释，将鼠标移至每项参数上就可以看到中文的介绍了，在此不再累述。
这些参数中，我们需要注意的参数有如下（图示红框标出的）：
Name
（显卡名称），
GPU
（核心代号），
Shaders
（流处理器数量），
Memory Type
（显存类型），
Bus Width
（位宽），
Memory Size
（显存容量），
Bandwidth
（带宽），
Default Clock
（核心默认频率），
Memory
（显存频率）

显存部分刚才已经讲述，现在我来说明一下核心代号和流处理器。
核心代号就是指显卡的显示核心（
GPU
）的开发代号。而所谓开发代号就是显示芯片制造商为了便于显示芯片在设计、生产、销售方面的管理和驱动架构的统一而对一个系列的显示芯片给出的相应的基本的代号。不同的显示芯片都有相应的开发代号。
流处理器这个名词第一次出现在人们的视线中还要上溯到
2006
年
12
月
4
日，
NVIDIA
在当天正式对外发布新一代
DX10
显卡
8800GTX
，在技术参数表里面，看不到惯常使用的两个参数：
Pixel Pipelines
（像素渲染管线）和
Vertex Pipelines
（顶点着色单元），取而代之的是一个新名词：
streaming processor
，中文翻译过来就是流处理器（也有叫
SP
单元的，一个意思）它的作用就是处理由
CPU
传输过来的数据，处理后转化为显示器可以辨识的数字信号。
流处理器多少对显卡性能有决定性作用，可以说高中低端的显卡除了核心不同外最主要的差别就在于流处理器数量，但是有一点要注意，就是
NV
和
AMD
的显卡流处理器数量不具有可比性，他们两家的显卡核心架构不同，不能通过比较流处理器多少来看性能，一般情况下
NV
的显卡流处理器数量会明显少于
AMD
。同一代的显卡，可以用
SP
数量差距来大概估算性能的差别。
现在我来说选显卡看参数的顺序。
首先，我们可以看显卡名称。名称可以从某种程度上代表了显卡的性能优劣。
Nvidia
显卡名称举例：
GTX560TI
。

学习了

GTX
为显卡版本，性能排序
GTX>GTS>GT>G
TI
为显卡名称后缀，可能代表加强，也可能是减弱，性能排序
TI>
无
>SE>=LE
。有些显卡名称后面还有
M
，这个是笔记本显卡代号。台式机和笔记本显卡不好比较，但一般同型号桌面（台式机）显卡比移动（笔记本）显卡要好。有时候还有
‘
+’
号，代表对原显卡的改造，一般是更好，例如
GTX260+>GTX260
，但
GTX460+
不敌同频
GTX460
，比公版的低频
GTX460
强。
数字部分，第一位代表显卡系列（如果
GT
放在最后，那个系列的显卡比放在前面的显卡还老，例如
9600GT
比
GT240
老），第二位代表同系列显卡的高低端。主要看第二位数字大小。在第一位数字相同下，第二位越大越好；第二位数字相同，第一位数字越大越好，不过此对比对低端往往不管用，如
GT440<GT240
，
GT520<GT220
；如果两位数字都不同，这时候不好判断，主要选相差大的那个走，比如
GTX280>GT440
GTX280<GTX560TI
，不过还是在中低端上失效，比如
GT610<GT220
，
GT630<GTS250
AMD
（
ATI
）显卡举例：
HD6870
HD
为显卡版本，现在
A
卡没有什么区别，统一用
HD
开头。结尾的
M
也是代表移动版本。
第一位数字代表显卡系列，第二位代表同系列显卡的高低端，第三位一般代表同核心代号不同规格造成的高低端（不一定非是同核心代号，例如
HD677O
和
HD6790
）。主要也是看第二位数字的大小。比较方法和
N
卡类似，第三位是最后考虑的因素。

不过，看核心代号推测显卡性能优劣还是太浅显了，很多时候并不准确。
因此，我们还要看核心代号和流处理器个数。
核心代号标示着核心的新旧有时候不同名称的显卡核心代号一样，有时候同名称的显卡核心代号也有可能不一样。核心代号决定着
SP
数量的最大值。
流处理器，
SP
个数肯定是越大越好，但比较的前提是核心代号相同或者核心代号都是同一系列的。
A
卡不好辨别是否同一代，但
A
卡目前不同系列直接比较
SP
数量也能近似得出好坏的结论，例如
800SP
的
HD5770
大于
320SP
的
HD3870
。但是如果只相差了
200SP
以内，就比较难辨别了，一般是新一代的显卡性能会更好，例如
640
SP
的
HD77
7
0
大于
800
SP
的
HD67
7
0
。
对比
A
卡，
N
卡核心代号很容易辨别，同系列的核心字母相同，只要比较数字大小就知道核心优劣。但要注意，最后一位数字是越小越好，例如
GK104
的最大流处理器数量比
GK106
的最大流处理器数量要大。同系列可以直接比较
SP
数，越大显卡越好，例如
192SP
（
GF106/GTS450,GF116/GTX550TI
）弱于
336SP
（
GF104/GTX460,GF114/GTX560
）。不同系列显卡，同
SP
数量时，系列越老越好（即
N
卡
SP
效率是越来越低），例如
96SP
的
9600GSO
（
G92
）
>GT240
（
GT216
）
>GT440
（
GF108
），
384SP
的
GTX560TI
（
GF114
）
>GT640
（
GK107
）

桌面显卡排名（新窗口打开，放大就能看清了，时间截止9月底）
最后说一下二手显卡购买时注意的问题。
TB
上琳琅满目的二手卡，有些价格很诱人，但是那些显卡真的是他们所谓的高端显卡么？
咱们来看看
TB
上所谓的超低价高端显卡参数
乍一看，诶呦，名称和核心代号都是名副其实的
GF100
系列啊。。。
咱们再来看看真正的
GF100
系列长啥样呢
对比红框里的与上面商家给的图，立刻就发现了猫腻：流处理器数量不同，显存类型不同，带宽也相差好远（带宽不一定完全相同，这个和显存频率有关系）。一般说来，显卡名称、核心代号、流处理器个数、显存类型和位宽都是匹配的，不会相差太远。
GTS450
都是
192SP
的
GF106
核心，位宽最大
128bit
，显存标配是
GDDR5
（有些奸商可能会缩成
DDR3
）。
GTX460
同理，所以商家给的
96SP
版本的
GT450/GTX460
明显有问题，如果没有猜错，这俩都应该是
GT240
，被奸商篡改成
GTS450/GTX460
，忽悠消费者。
说到这里，我们为了识别是否是假卡，必须知道和名称匹配的显卡的详细参数，这就需要我们去记了。中关村的显卡区域是有各种类型显卡的，每一个显卡都有详细参数，我们可以去那里查看，找到我们需要的信息。
讲到这里，我所能想到的显卡入门知识就讲完了，希望大家来补充。
