开坑 背光gbp制作指南及教程
gbc吧
全部回复
仅看楼主
level 12
glf821103 楼主

预计本周末前制作完成。是吧友的机器,现在还在快递那没送来。
2012年12月24日 00点12分 1
level 12
glf821103 楼主
先拆机,如图
2012年12月24日 14点12分 5
并将前壳上的外屏拆下,用棉签插进前壳电源指示灯的里面,将外屏向外推,然后就可以将外屏无损的拆下来。然后用眼镜布叠成gbp屏幕大小,将屏幕推出来
2012年12月25日 01点12分
回复 glf821103 :这种详细的说明要顶。我第一次用螺丝刀顶,把前面板弄了划痕
2012年12月31日 15点12分
不拆外屏可以吗,边框下面有暗螺丝吗??
2013年01月05日 02点01分
回复 DBcooper :没有暗螺丝。不拆外屏没试过,应该也可以,只是比较难焊接吧。我还是建议拆下外屏。
2013年01月05日 03点01分
level 12
glf821103 楼主
拆出的屏幕,如图
2012年12月24日 14点12分 6
level 12
glf821103 楼主
需要拆开的排线,因为需要用烙铁,无法拍照。要点是不能太热,用恒温烙铁,慢慢的分离排线。
2012年12月24日 14点12分 8
这个是屏幕上的一个难点,要用烙铁慢慢的加热,防止排线被烫坏。慢慢加热将两层排线分离。因为自己做的,无法上焊接过程,没有这个技巧的也可以用小刀慢慢的分离,不可贪功。
2012年12月25日 01点12分
我已经分离坏两张屏幕了,杯具
2012年12月25日 02点12分
回复 Duyes :我扒坏一个
2012年12月25日 04点12分
回复 Duyes :汗……还是烙铁靠谱啊……
2012年12月25日 04点12分
level 12
glf821103 楼主
拆开的样子,
2012年12月24日 14点12分 9
其实个人觉得不分离排线也可以扯下反光纸,下次试一试用镊子在缝隙中分离反光纸
2013年09月01日 03点09分
回复 asuka_331 :只是那样你在清除背面的胶的时候就会非常麻烦,可能还会伤到排线。
2013年09月03日 01点09分
回复@glf821103 :好的谢谢指导,拆排线怕焊不回去,下次有时间试验一下!
2013年09月03日 01点09分
回复 asuka_331 :你看一下吧友的回复, @路个的 的回复为: 我用一根竹筷弄两截把它夹住。以后再拆就方便了。。。 这样可以不用焊接了。
2013年09月03日 01点09分
level 12
glf821103 楼主
清除胶后的屏幕
2012年12月24日 14点12分 13
level 12
glf821103 楼主
再来一张,可以看见屏幕透明了
2012年12月24日 14点12分 14
level 12
glf821103 楼主
拆开psp屏幕,将背光系统拆出,并剪裁成gbp屏幕大小
2012年12月24日 14点12分 15
记的背光系统中每层是什么材质,以及正反面,别搞混了。在剪裁背光板的时候别贪功,留一些余地,然后再慢慢修整成为gbp屏幕大小
2012年12月25日 01点12分
还有尽量不要用手摸。一摸就完蛋。不过完蛋了有修复方法, 那就是,用纯净水整 个冲!然后就“均匀”了。不过亮度会低一些。
2012年12月31日 15点12分
level 12
glf821103 楼主
将psp背光的led拆出,并将串联改为并联方式
2012年12月24日 14点12分 18
比较难的一步。psp的背光led为7颗,(gbp屏幕小,取3-4颗led。)是串联的方式,如果不改电路,gbp提供不了串联所需要的高电压,所以,将原电路截开并用飞线改为并联方式,这样只需要3-4v的电压就足够亮度了
2012年12月25日 01点12分
改并联的线是不是太粗了?用漆包线会不会好一点
2012年12月25日 02点12分
回复 Duyes :按理说应该用漆包线,不占地方。但是手头没有,并且漆包线不大好焊接,就选用这种。方便焊接
2012年12月25日 02点12分
那种麻花样子的漆包线不好上锡,所以用来制作电源线,足够结实。
2012年12月25日 02点12分
level 12
glf821103 楼主
将剪裁好的背光系统安装至gbp屏幕后面,并用透明胶带稍微固定屏幕和背光系统
2012年12月24日 14点12分 19
level 12
glf821103 楼主
点亮屏幕的样子,还未安装到机器内。后面的排线还未焊接,时间晚了,今天先到这里,明后天在继续。
2012年12月24日 14点12分 21
屏幕上的印记是透明胶带,在安装至机器后在去除。
2012年12月25日 01点12分
用两节南孚点亮屏幕的样子,算是个半成品
2012年12月25日 01点12分
还剩余没有完成的步骤,分别是:焊接屏幕底部的排线、卡槽取电串联限流电阻、找到合适的可调电阻来调节背光。最后,组装。 预计还需要两天时间吧,只有晚上才有时间制作。
2012年12月25日 01点12分
你接着上教程就行
2012年12月25日 02点12分
level 12
glf821103 楼主
串联改并联的电路图。
2012年12月25日 02点12分 22
level 12
glf821103 楼主

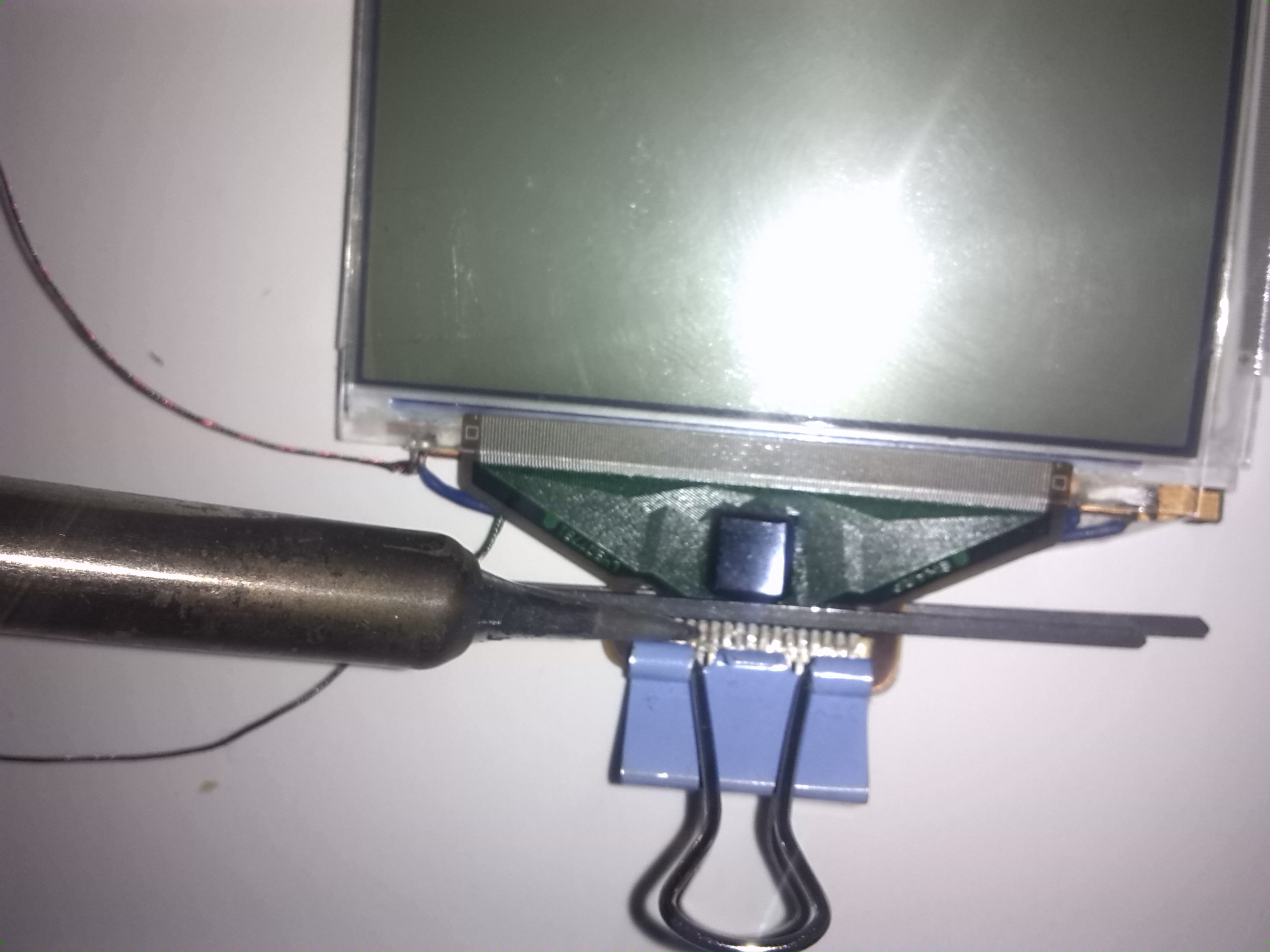

用卡子和夹子固定好排线对照好位置
2012年12月25日 13点12分 26
level 12
glf821103 楼主
特写
2012年12月25日 13点12分 27
左边的铁棒干嘛的?
2012年12月25日 15点12分
回复 Duyes :那个是最普通的夹头发的卡子,用来将排线两部分夹到一起,配合右面的夹子使用
2012年12月26日 00点12分
level 12
glf821103 楼主
焊接!
2012年12月25日 13点12分 28
我用一根竹筷弄两截把它夹住。以后再拆就方便了。。。
2012年12月31日 15点12分
level 12
glf821103 楼主
装主板,测试成果,一次成功!兴奋
2012年12月25日 13点12分 29
level 12
glf821103 楼主

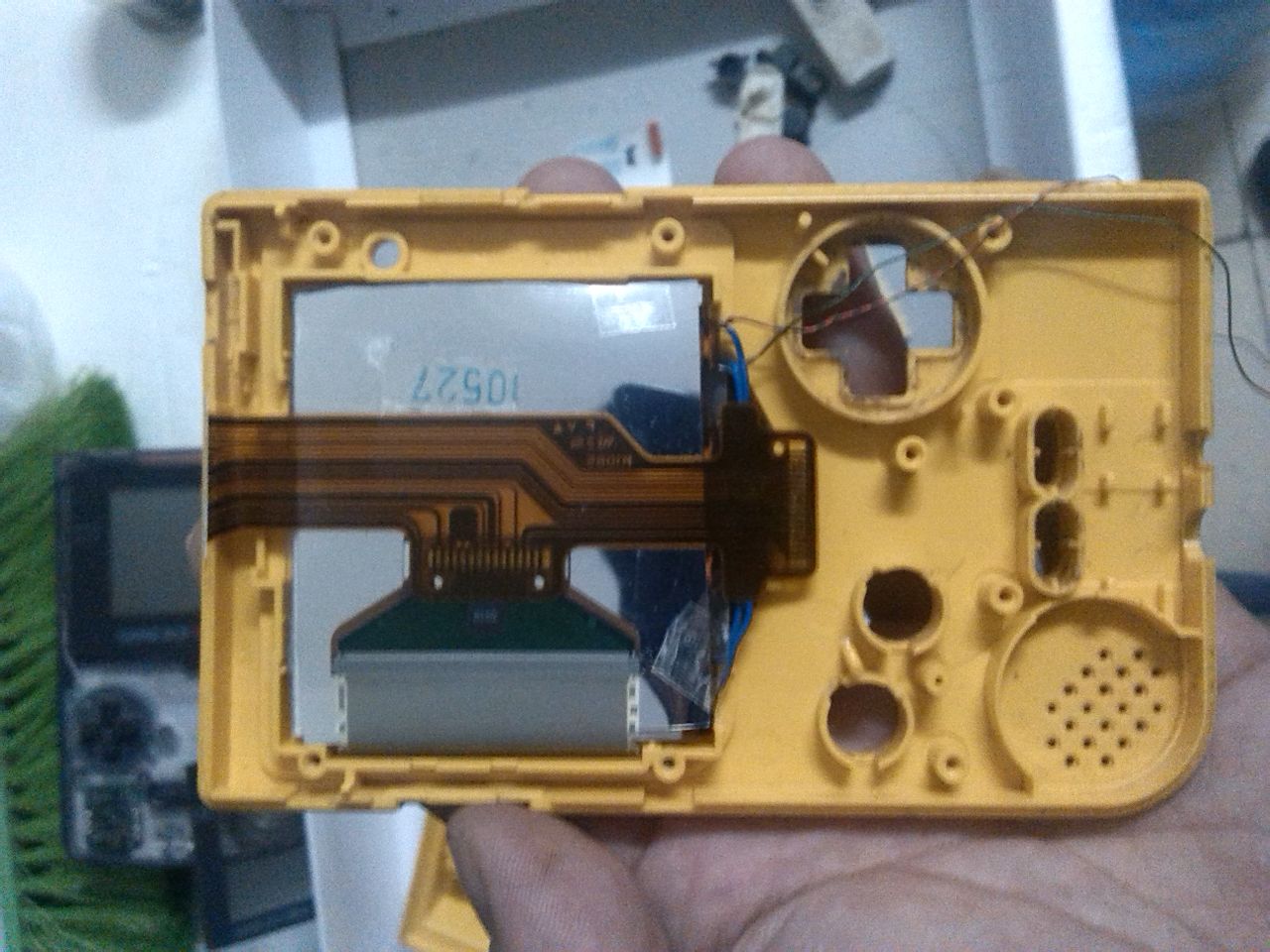

将屏幕安装至前壳
2012年12月25日 13点12分 30
level 12
glf821103 楼主
把撕下的屏幕反光纸在重新粘贴回去,因为上面有减震用的四块小海绵
2012年12月25日 13点12分 31
level 12
glf821103 楼主
焊接限流电阻,在第一脚和第三十一脚取电。
2012年12月25日 13点12分 32
这个是31脚还是32脚啊
2013年01月03日 06点01分
回复 DBcooper :最外面的两个脚
2013年01月03日 09点01分
应该是32脚,抱歉,没写清楚
2013年01月07日 09点01分
请问~这个要分正负极的么?
2016年09月04日 11点09分
level 12
glf821103 楼主
安装进前壳的样子,因为没有找到可调电阻,所以背光无法调节亮度也不能关闭。回头可以安装开关,串联在电路中,用来关闭背光,但是,也没找到......
2012年12月25日 13点12分 33
我勒个去[大惊],完美的效果啊
2012年12月26日 04点12分
可调电阻,是不是调到最大是最亮,调到最小是关闭的那种。应该选用什么型号,可调电阻都是三脚的,应该怎么焊接?求教
2013年01月07日 02点01分
回复 DBcooper :就是你说的那种功能。gb上的音量开关和调节对比度浓淡的旋钮也是可调电阻。你说的三个脚,中间那个不用接,只接两边的脚就行了。串联到电路就行了。
2013年01月07日 09点01分
忘了是那个脚了……有条件可以用万用表测量一下,用表笔连接两个脚,然后调节旋钮,看电阻是否有变化,能从0到无穷大的两个脚就是需要焊接的两个脚。
2013年01月07日 09点01分
