画交流通路时直流电源和地线是一样的。
ic就是指三极管的集电极电流。
2012年12月19日 11点12分
level 12
level 12
ic=I*e^(Vbe/VT)啊,三极管在放大状态下有Vbe就有ic……
2012年12月19日 11点12分
5

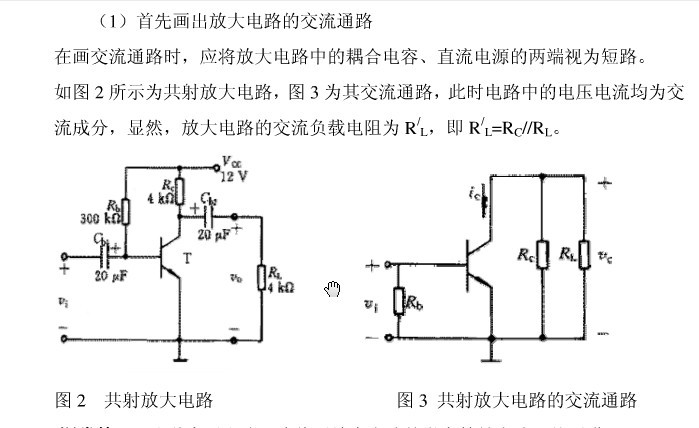

原电路有IC这个我能理解，但是右边那个不懂。。。主要是电流流向不清楚。。。这时候加入电流正向流动，流到基极的时候会不会往上走集电极？
2012年12月19日 11点12分
这是基本概念啊,回去看三极管原理那里……放大状态下集电节反偏,发射节正偏,基区又很窄,be导通后基区少子扩散电流被集电节收集才导致正向的集电极电流……
2012年12月19日 11点12分
回复 qqj93 :这些我知道。我只想知道右图被放大的IC是谁提供的，不可能无中生有的就放大了，右图无直流源，谁提供方大电流？
2012年12月19日 12点12分
这并无什么不妥啊,我们只是分析抽象出来的模型,模型遵从其规律,你的“没有独立电源没有电流”不符合规律这没有什么问题,小信号模型是有受控源的你应该知道吧,在右图中的ic就是受控源电流… 另外,没有直流偏置你也不能这样分析电路,放大信号的能量实际上是直流电源提供的……
2012年12月19日 12点12分
level 7
双目印迷离
楼主
好。我把直流源接地，然后呢？
假设信号源是正向的时候，电流具体路径我搞不太懂，电流走到基极的时候会不会往上走（走集电极）？？然后留过Rc,和留过Rb的电流汇合，流入大地（就是那个直流源变的大地）。
2012年12月19日 11点12分
6
假设信号源是正向的时候，电流具体路径我搞不太懂，电流走到基极的时候会不会往上走（走集电极）？？然后留过Rc,和留过Rb的电流汇合，流入大地（就是那个直流源变的大地）。
三极管的特性决定了基极电压正向的时候ic是图示方向的。
2012年12月19日 11点12分
回复 tyj518 :但是那个IC感觉是无端冒出来的。。。右边那个图，IC根本没源头。。。难道是发射极的电流在接地处分流？？？不会吧。。。。。。
2012年12月19日 11点12分
回复 双目印迷离 :这是三极管的特性。您不放先了解一下三极管的工作原理，以及交流通路到底是怎么来的。
2012年12月19日 11点12分
回复 tyj518 :工作原理我看过了，交流通路是把电容连同，直流源接地我也知道。。。但是感觉不对劲。。。
2012年12月19日 11点12分
