lenovo ThinkPad E420拆机教程(更换硅脂,清理灰尘)
e420吧
全部回复
仅看楼主
level 11
Yliveworld 楼主
本帖转自Zol笔记本论坛>联想ThinkPad论坛
原文地址http://nbbbs.zol.com.cn/41/32108_400215.html
原文作者:

桎梏
原文发表于
2012-03-17 17:06:29
本帖仅文字说明有删改
请勿插楼
以下内容未亲自体验,若无经验或专人指导,拆机请慎重
2012年12月13日 07点12分 1
level 11
Yliveworld 楼主
今天主角,相变硅脂,一长三短
2012年12月13日 07点12分 2
level 11
Yliveworld 楼主
工具:螺丝刀套、硅脂、胶带、毛刷、镊子、剪刀、拆机卡、撬棒、95%酒精
2012年12月13日 07点12分 3
level 11
Yliveworld 楼主
润滑油和注射器
2012年12月13日 07点12分 4
level 11
Yliveworld 楼主

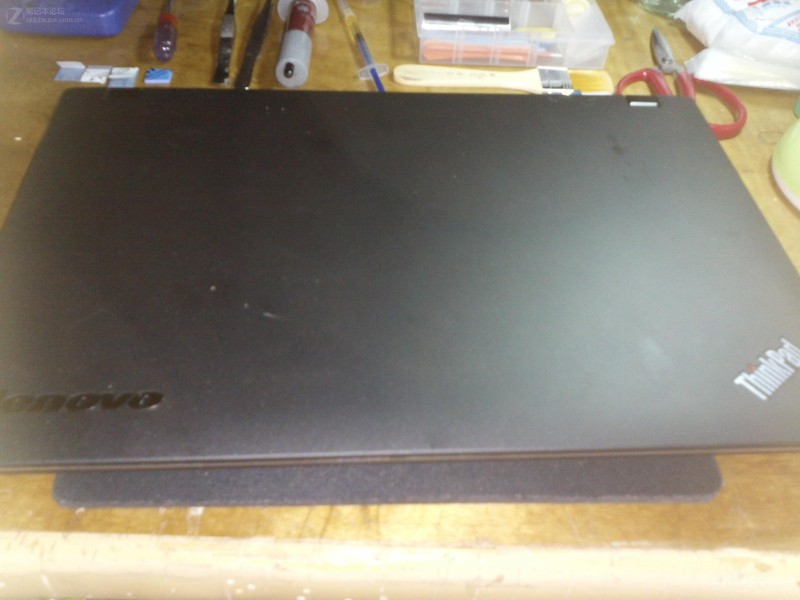

主角小黑
2012年12月13日 07点12分 5
level 11
Yliveworld 楼主
先把小黑翻过来
2012年12月13日 07点12分 6
level 11
Yliveworld 楼主
取下电池
2012年12月13日 07点12分 7
level 11
Yliveworld 楼主

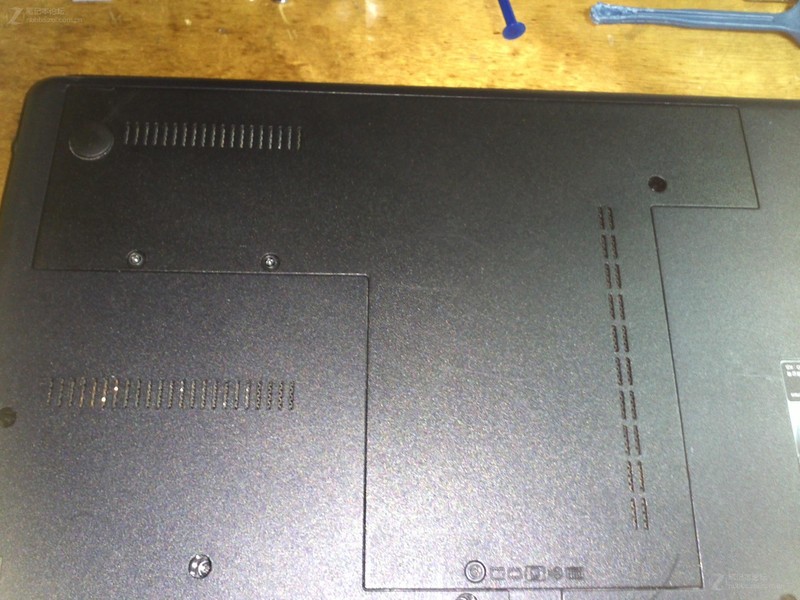

背面完整图,红圈处螺丝都要卸掉
2012年12月13日 07点12分 8
level 11
Yliveworld 楼主

面板上有4个螺丝拧松,注意这4个螺丝是拧不掉的,当你拧动,它发出咔哒咔哒的声音的时候就可以了

2012年12月13日 07点12分 9
level 11
Yliveworld 楼主

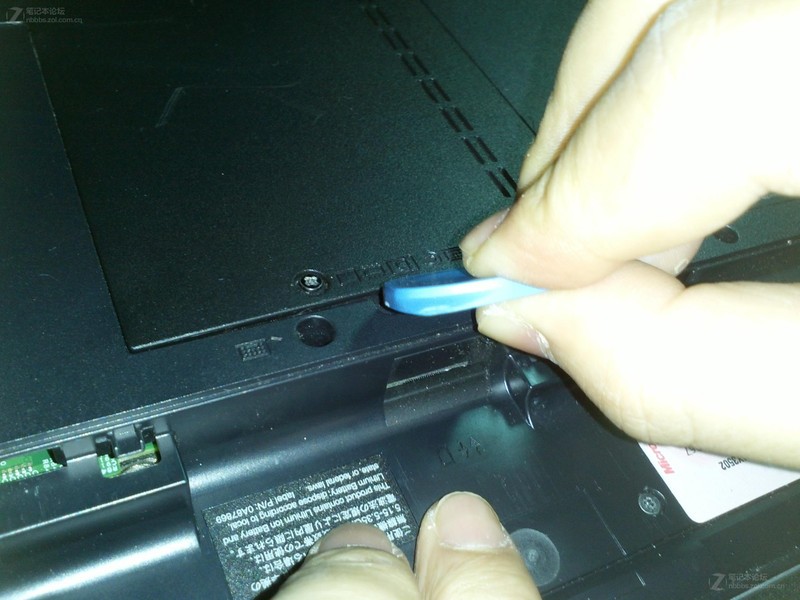

用拆机片从边缘翘起,然后环绕一周
2012年12月13日 07点12分 10
level 11
Yliveworld 楼主

环绕一周
2012年12月13日 07点12分 11
level 11
Yliveworld 楼主

拔去无线网卡天线
2012年12月13日 07点12分 12
level 11
Yliveworld 楼主

无线网卡弹起,倾斜着拔出
2012年12月13日 07点12分 14
level 11
Yliveworld 楼主

用两手掰开内存
左右卡片

2012年12月13日 07点12分 15
内存弹起,按倾斜角度拔出
2012年12月13日 07点12分
level 11
Yliveworld 楼主
2012年12月13日 07点12分 16
level 11
Yliveworld 楼主

这些地方的螺丝也要卸掉
2012年12月13日 07点12分 18
level 11
Yliveworld 楼主

卸掉硬盘螺丝后,

住黑色提带,向后拉动
2012年12月13日 07点12分 19
level 11
Yliveworld 楼主

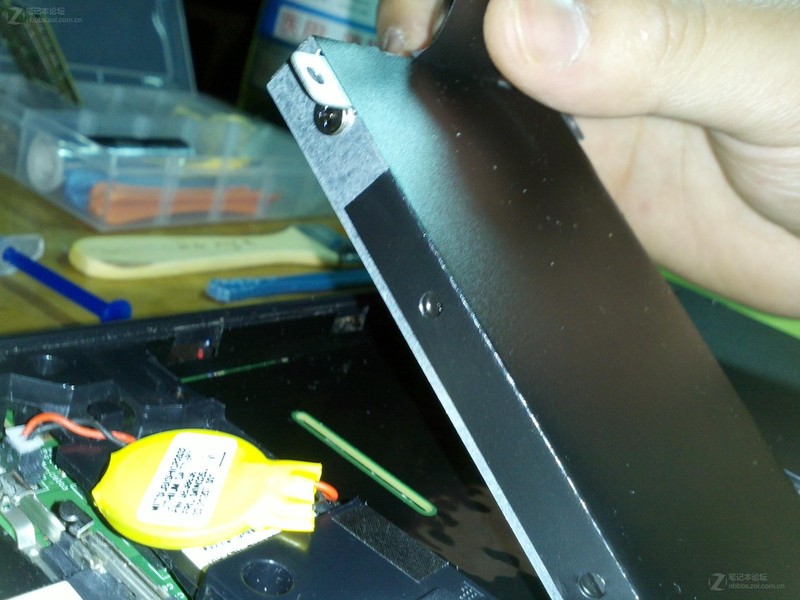

取出硬盘
2012年12月13日 07点12分 20
请问这个黄色胶布包裹着的是什么
2015年06月17日 05点06分
回复 kianjock:主板电池
2015年07月09日 05点07分
@kianjock WiFi模块
2015年11月30日 14点11分
@Yliveworld 你也真能扯
2016年02月16日 15点02分
level 11
Yliveworld 楼主

理出天线
2012年12月13日 07点12分 21
level 11
Yliveworld 楼主

卸去这个螺丝,这个是光驱固定螺丝
2012年12月13日 07点12分 22
