1，meshcast
meshcast中需要自己读入文件。首先设定meshcast单位和建模用的单位一致。
然后，check geometry
可能会出现黄色线与蓝色线。黄色线代表这条线连接在大于两个面上，蓝色线只连接在一条面上。黄色线不一定需要修复蓝色线必须修复。
修复之后就可以生成面网格了，用generate mesh。按钮在工具箱左下角。

本人学生党，没有很多时间，so，更新慢了……

然后就可以分体网格了~~~右下角有个绿色的小四面体图标，点那个，ok！

这时候可能会有提示说有bad surfaces，不理会他就可以了。

爪机无力，上不了图，以后补上~~~

再写一点，现在可以划分体网格了。体网格划分之前要进行相应的检查——用这几个按钮：
check mesh检查坏的面网格，check intersection检查交叉网格。一般模型质量好的话不会有坏网格或者交叉。如果有的话，可以手工去除，也可以用软件本身的自动修复功能。手动可以先删除交错网格在生成一层新的（不过我也没弄太懂……）。自动修复就简单了，
这两个一个修复坏网格一个修复交叉网格。不过需要注意的是，用了这两个之后很有可能破坏掉几何体原来的形状。So，建模的时候尽量做好吧，后期会省很多事。

另外也可以考虑用三维造型软件进行网格的剖分，据说这样会是错误降到最低可能。没试过。

全都做好了之后就可以划分体网格咯~~~在屏幕右上方点击Tet mesh进入体网格划分环境。
然后再generate tet mesh就可以了，划分体网格需要的内存很大，所以要信考虑一下自己电脑的硬件设施（我的电脑曾经崩溃过），一般2G差不多吧~~~Aspect ratio建议就用1.0，不要再往大调了。如果提网格划分进度超过40%了，那么基本上就不会出现问题，能够顺利划分体网格了。划分完体网格之后，可以考虑进行check bad elements和负雅克比检查，一般不会有问题的。
这两项检查过之后，保存退出就OK了。

顶

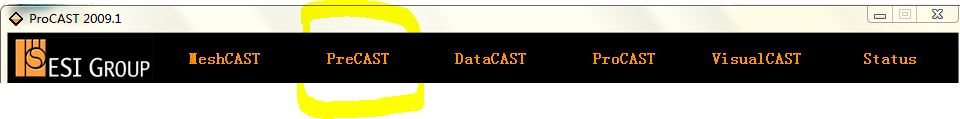

2，precast模块。这个模块用于设置铸造模拟所用的运行参数，是ProCAST主要模块之一。在这里可以对浇注类型，浇注材料，沙箱材料等进行设置。

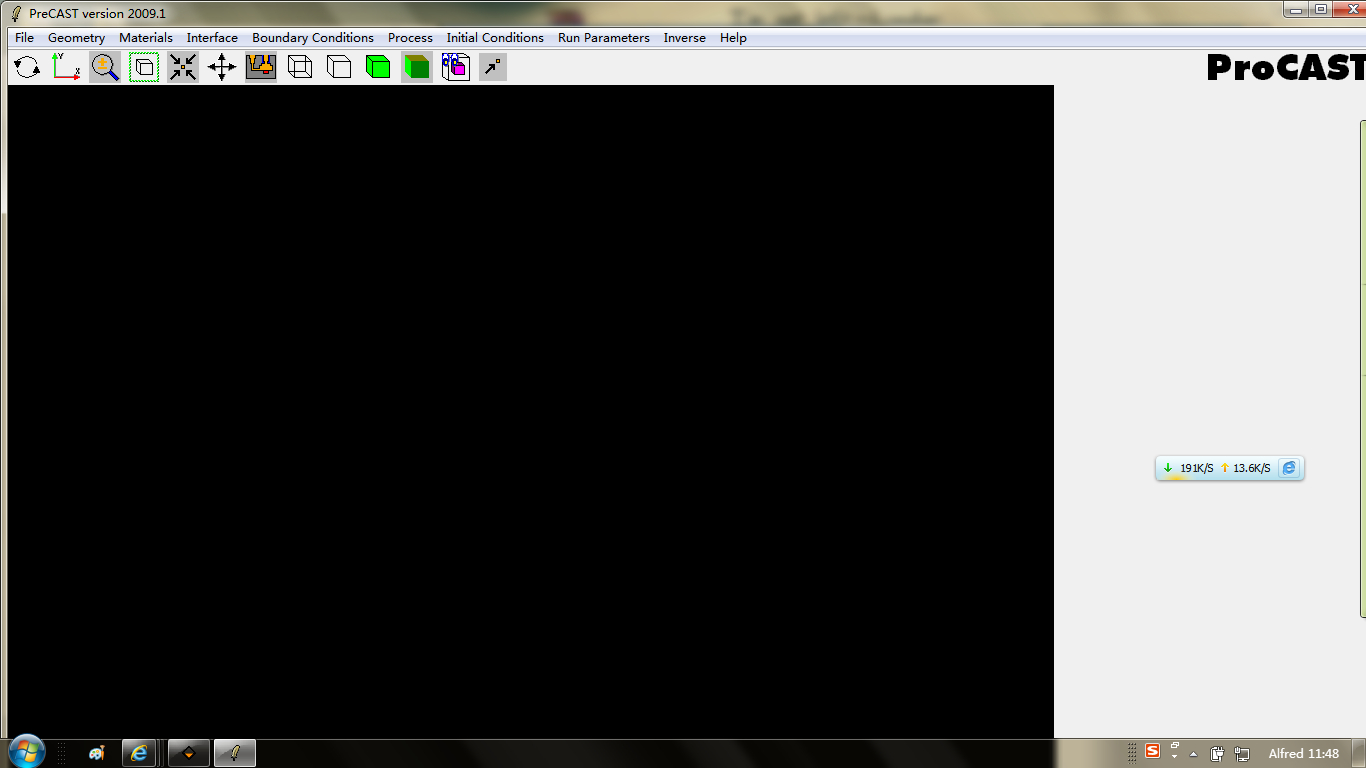

precast会自动在当前工作目录下搜索*.dat文件，如果没有，则搜索*.mesh文件，之后自动进行读入。如果当前目录下既没有dat文件也没有mesh文件，那么可以通过点击precast→File→Open来手动寻找所需要的.mesh或.dat文件。precast内部的界面如图：
其中File有常规的文件操作，geometry用于检查几何形体，material用于指定材料，interface用于设置界面，boundary condition用于设置边界条件，initial condition用于设置初始条件，run parameters设置运行参数，inverse反算模型，help帮助。顺便提一句，铸件的沙箱建议在造型过程中进行装配，这样分网格的时候会省事一点。

4，下面就可以查看计算情况了。在file manager界面点击status，会看到下面的界面
这个键很小，所以计算很快。
Percent Filled是充型分数，Solid Fraction是固相率，Time Steps是运算步。
还可以用viewcast或visualcast形象的查看计算结果。本贴吧中有一个帖子是viewcast查看的。
启动viewcast，在最上边的Visualcast上右击，选第二项就可以进入。Visualcast运行需要有Visual Environment的支持，viewcast不需要。
到此procast简单模拟就算结束啦~~~有时间另外开贴介绍viewcast使用~~~
本人也是初学者，班门弄斧的写了这么多，如有不对之处希望各位指教~~~

嘿嘿，非常感谢吧主为本帖加精……希望能帮助到各位有意学习的朋友。我也有很多不懂的地方，希望大家指教~~~
