【自制＋教程】TDA2030音箱
zvs吧
全部回复
仅看楼主
level 12
路上无人我自横 楼主
应一顾客要求（其实是亲戚），在100元左右做一个音箱出来，功率不要很大，但要音质不错。于是，又开始工作了。
2012年11月28日 13点11分 1
level 12
路上无人我自横 楼主
来几张特写
2012年11月28日 13点11分 3
daryy2014
自制的虽然很好，但各方面还是要比买的差，音箱看电影的效果极棒，不管是低音还是正常的标准声音都很赞，音箱的样式也很潮，放音乐就更赞了，特别是DJ，效果有点像酒吧的感觉，呵呵，而且音箱的材质也特别好，手感也不错，音箱的按钮转的也舒服，这样的你自制不出来吧【 t_cn/R26e0LM 】_ 换 . 打开[OK]
2015年06月13日 08点06分
茸持战犯CM
打开了，不枉费楼上这么多字，还可以的！
2015年06月14日 17点06分
huangweikuen1
去，那是你手艺不行吧！虽然手工做出来的没有买来的那么精致，但是绝对比你买的好，另外很多音响看电影很好可是听音乐就优点不行了
2016年04月30日 02点04分
level 12
路上无人我自横 楼主

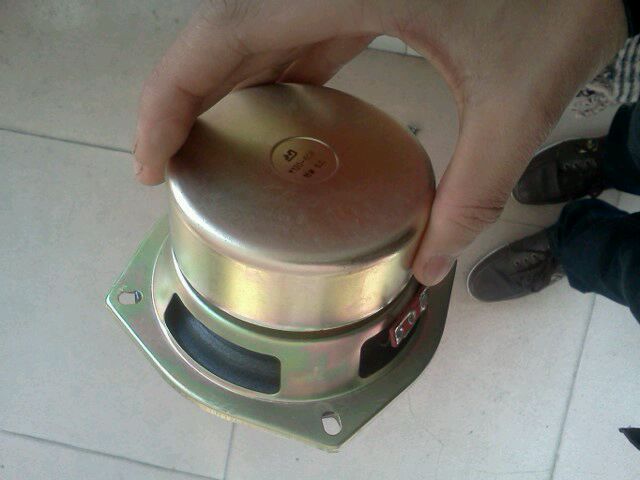

瞧这磁钢，这货很重，估摸着都有三斤左右，低音响应很不错，功率15瓦，6欧，用来做2030音箱刚好
2012年11月28日 13点11分 4
1432307293
低音的震撼，最主要的是要让它工作在低频状态，高音的嘹亮，最主要的是让它工作在高频状态，你如果让tda2030输出的大功率全频信号加到一个重低音喇叭上面，并不会怎么震撼，因为一个喇叭是不可能把低音和高音同时完美表现出来，你需要接一个低音分频器接低音喇叭，低音分频器可自制，就是一个低
2014年05月12日 06点05分
1432307293
就是一个LC低通滤波器，低音喇叭并联在电容两端，高音喇叭并联在电感两端，你就会发现音质的巨大变化。低音震撼需要很大的振幅，当有高音信号时会严重影响振幅变化，并且声音还会变得嘈杂
2014年05月12日 06点05分
fpscheats
老板，分频具体是怎么做的，看了很多图，都不懂啊，往楼主不吝指教
2015年02月09日 16点02分
司鸡🐒快开车
回复 1432307293 ：
2016年02月16日 21点02分
level 12
路上无人我自横 楼主

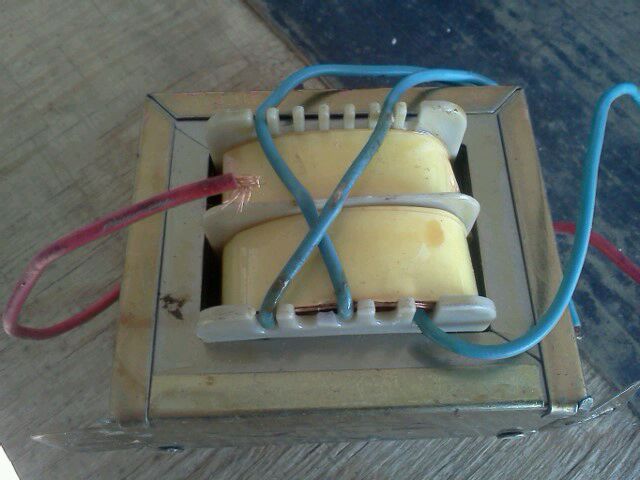

电源变压器，大约有40瓦左右，±12v。
因为店家没有功率更大的了，所以只好将就凑合。
2012年11月28日 13点11分 5
ynibrwtl
上图是把220v.转成大约有40瓦左右，±12v吗？？？
2015年01月14日 13点01分
dteufv
40W已经比一些市售的低端货大多了，我看见过用4W变压器的电脑有源音箱[喷]
2015年06月04日 06点06分
66Cccfff
用两个12v100w开关电源不就行么
2017年09月30日 10点09分
level 12
路上无人我自横 楼主

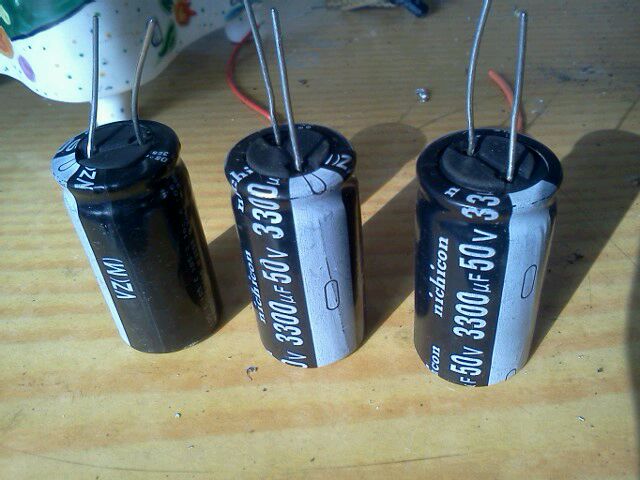

电容器，3300uf，就是容量小了点，这家伙贵啊
2012年11月28日 13点11分 6
wscykk
两个就行啊。
2012年12月28日 04点12分
路上无人我自横
差不多够了，后来害怕大动态失真，于是又加了一个上去
2012年12月28日 04点12分
heart苏东
电压不用50那么高 35无压力　　男儿有泪不轻弹 只缘未到伤心处 　　　　 --来自助手版贴吧客户端
2014年06月12日 03点06分
星星灭火了
这容量足够了
2012年11月30日 02点11分
level 12
路上无人我自横 楼主
嘿嘿，用洞洞板来做，省事！
2030的线路太简单，热转印制板太麻烦了。。。。
2012年11月28日 13点11分 7
level 12
路上无人我自横 楼主
俩tda2030和散热器
2012年11月28日 13点11分 8
level 12
路上无人我自横 楼主
焊板子的时候没人帮忙拍照，所以焊接过程没有拍下来
2012年11月28日 14点11分 9
该死的多巴胺♀
这全桥吃的消？[啊]
2015年01月24日 10点01分
呵呵BIGNB
@该死的多巴胺♀ in4007有100a的耐流呢
2017年07月10日 00点07分
66Cccfff
滚 你100安，只有1安。
2017年09月30日 10点09分
level 12
路上无人我自横 楼主
我会告诉你这是背面？
随便找了几根线试了试，感觉。。。
真的很不错。
输入端悬空，把耳朵贴在喇叭面前才能听到一点点底噪，五厘米之外听不到任何噪音，真心好感动~
2012年11月28日 14点11分 10
儒雅的Olay
输入端悬空本来就没有低噪
2014年06月14日 01点06分
level 12
路上无人我自横 楼主
刚接通电源的时候喇叭一点声音都没有，我还以为是我有地方没接通，但将音频输入后喇叭发出对于普通音箱近乎完美的音质后，我承认我多虑了，功放板做得差不多了，明天回去锯木板了。。。
2012年11月28日 14点11分 11
level 12
路上无人我自横 楼主
这是顾客给的木板。。。。。
老子曰。。。。。
这么薄做个屁啊做。。。。
我还打算做密闭箱的呢。。。。
而且板子居然还那么小。。。。。
2012年11月29日 05点11分 12
level 12
路上无人我自横 楼主
嘿嘿，顾客主动预付的100块钱，＄_＄
2012年11月29日 05点11分 13
星星灭火了
[喜欢]
2012年11月30日 02点11分
344063955
回复 星星灭火了 :星灭火了 :
2013年12月13日 20点12分
level 12
路上无人我自横 楼主
顺便晒晒昨天买东西时捡到的一张美元~~~这可是俺的第一张美元啊。。。。。
2012年11月29日 06点11分 14
星星灭火了
[发怒]
2012年11月30日 02点11分
飞煮牛89
多少面值的
2012年12月22日 13点12分
飞煮牛89
回复 飞煮牛89 :1块钱
2012年12月22日 13点12分
R0bbie_
华盛顿大哥
2013年04月24日 01点04分
level 12
路上无人我自横 楼主
正在设计箱体。。。
原本按我的功放和喇叭来算的话，箱体至少要有3-5升容积，但现在这块板子看来，能有1.5升就不错了。。。。
很郁闷，刚才打了个电话给顾客说明了一下木板不行，他居然一意要我将就，无语中。。。
又要音质又要省木板。。。。
天下哪有那么好的事。。。。
2012年11月29日 06点11分 15
星星灭火了
三合板之类的还不如不做.
2012年11月30日 02点11分
路由器信号强
内箱体灌沥青，解决
2012年12月18日 04点12分
level 12
wscykk

继续发啊。
2012年11月29日 08点11分 16
level 12
路上无人我自横 楼主
这个是电路图，昨天和本吧的交流群里和一位吧友讨论时用电脑画图板画的，将就着看，这里只有一个声道的图，另一个声道一样。（注意，2030的输入脚对地电阻只有1kΩ，这样有利于降低地噪，但会降低输入增益，输入灵敏度会降低。）
2012年11月29日 08点11分 18
55蜘蛛侠783
坐等效果啊
2012年11月29日 12点11分
路上无人我自横
自己可以尝试着做啊
2012年11月29日 13点11分
路由器信号强
可以用10K或是20K的啊，1K有点小额
2012年12月18日 04点12分
路上无人我自横
回复@自己建房子 :是为了降低待机底噪，用20k的话底噪很大，而用1k的话底噪很小很小
2012年12月18日 07点12分
level 10
55蜘蛛侠783
我前两天刚做了个小的，比不了你的
2012年11月29日 12点11分 19
路上无人我自横
电源滤波电容太小了，会有嗡嗡声的，然后2030第二脚的那个电阻不用1k，个人觉得在680左右不错
2012年11月29日 13点11分
55蜘蛛侠783
回复 路上无人我自横 :我用的是1875
2012年11月29日 22点11分
55蜘蛛侠783
回复 路上无人我自横 :滤波电容是没办法但影响不大，为了做小，放的进找的小音箱里
2012年11月29日 22点11分
ぃ醉摇
protle
2015年03月21日 11点03分
level 12
路上无人我自横 楼主
嘿呦嘿呦切木板~
离家不远刚好有户人家在修房，我自己又不太会用小钢锯，害怕把木板给毁了，于是就找了个工人帮忙把木板用切割机锯了一下，很是方便，因为是熟人，他居然没收我钱。，。
2012年11月29日 13点11分 20
344063955
我啥工具都有开孔下料 木地板做行不
2013年12月13日 20点12分
相当朴素
回复 344063955 :角磨机没戴防护罩（锯片碎掉，脑子可以打烂），他在用生命给你当人情，这人情重了点儿。
2014年05月11日 18点05分
路上无人我自横
回复 相当朴素 :。。。。。。。
2014年05月12日 00点05分
质量流失
表示这玩意震动超大，没点力气握不住。 还有，没防护罩是作大死。
2015年06月09日 15点06分
level 12
路上无人我自横 楼主

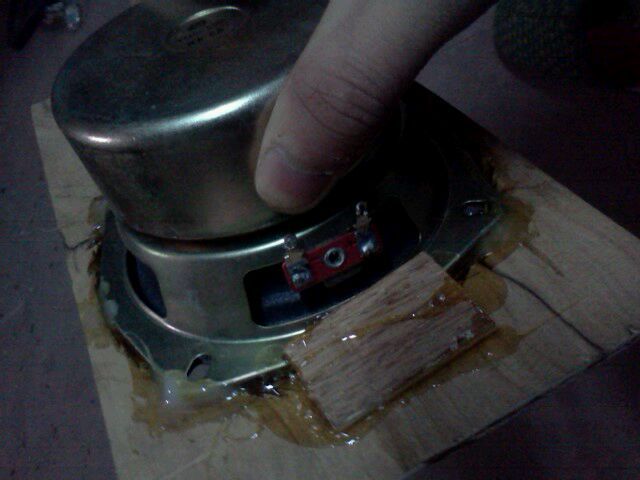

木板太薄，只好用胶给粘上。。。
不是特别牢固。。。别骂我豆腐渣工程，肯定得加固的！
2012年11月29日 13点11分 21
一阿托品
喇叭孔怎么开的
2015年01月19日 03点01分
level 12
路上无人我自横 楼主
唉，木板还是给废了。。。。。
瞧这圆洞给我切的。。。。。
各种纠结。。。
2012年11月29日 13点11分 22
55蜘蛛侠783
你从前面传过来在把螺丝拧上不就行了
2012年11月29日 22点11分
55蜘蛛侠783
那个喇叭上有螺丝孔，这样也好看些
2012年11月29日 22点11分
yd665
这个孔你怎么开的？什么工具？
2012年11月30日 01点11分
路上无人我自横
切割机
2012年11月30日 02点11分
