近些时一直都在自学电子基础知识，最近看到了三极管这一块，根据书中的介绍自己动手做了一个单管功放。
2012年11月18日 02点11分 1
level 11
特斯拉线圈tc
嘿嘿。。老话说：电路分享一下
2012年11月18日 02点11分 3
level 11
特斯拉线圈tc
嗯
2012年11月18日 03点11分 6
level 11
特斯拉线圈tc
接低音炮效果如何
2012年11月18日 03点11分 7
特斯拉线圈tc
呵呵
2012年11月18日 03点11分
zz709196484
单管好像带不动…
2014年03月09日 01点03分
level 7
DIYNLT
立体声的电路应该是什么样的？
2012年11月18日 03点11分 8
zz709196484
准确说…是双声道
2014年03月09日 01点03分
level 13
yd665
你个静态工作点需要调整吗？是不是换成三极管也一样？
2012年11月18日 03点11分 9
zz709196484
回复 @被窝有条蛇 :那个不应该是反馈用的么？
2014年03月09日 01点03分
level 11
820177981
有没有三极管连接大图
2012年11月18日 04点11分 10
820177981
回复 @被窝有条蛇 :哦
2012年11月18日 05点11分
为谁出鞘而来º
三极管也可以，最简单的放大电路
2012年11月20日 03点11分
level 7
DIYNLT
调节电阻可以改变声音大小吗
2012年11月18日 06点11分 12
level 12
路上无人我自横
目测本吧有关功放音响方面的我还算个行家。。。
2012年11月19日 14点11分 14
路上无人我自横
单管功放音质很差啊，损耗很大，而且一直都有电流从喇叭里流过，对扬声器不好。等我手机修好后把改进图发给你，
2012年11月20日 04点11分
路上无人我自横
是不是你的功放电源方面没弄好？或者音频输入的那个对地电阻开路了
2012年11月29日 13点11分
翦澈杰0E
略懂一二可以共同学习
2012年12月17日 14点12分
张晓率
单端甲类对电源 纹路要求很高 是不是电源不干净
2017年10月05日 16点10分
level 11
820177981
我按照你的旱了个，输入接复读机，放英语，效果不错，我没材料，用的10UF，25v电解（从今天捡的垃圾上拆的）10K电阻（zvs剩的）70年代三极管（pnp,爷爷送的）70年代喇叭（爷爷送的，2w的）
2012年11月19日 15点11分 15
820177981
回复 @被窝有条蛇 :对
2012年11月20日 15点11分
level 13
星星灭火了
哥几个,功放这样整不行的.
2012年11月21日 12点11分 16
路上无人我自横
唉，他们都玩高压电，对功放少有研究。。。。
2012年11月24日 00点11分
袁翰
我今天做了一个功放，不太理想，我是按三极管共发射级电路做的。做好后有杂音，我也是第一次做。以前都是在玩高压电，我的特斯拉线圈也快完工了，前几天做出来电弧很短，得到几个位道友的帮助终于搞好了，等完全做好后就发上来与大家分享
2012年12月15日 17点12分
level 12
路上无人我自横
这个图能解决喇叭一直有电流的问题，但对音质提高不大
2012年11月23日 13点11分 17
HHWX_LYHNH
改变一下基极偏置电阻连接，接到集电极，就做成电压型负反馈放大电路，效果会好很多。
2014年03月09日 01点03分
HHWX_LYHNH
额，才发现是有人挖坟
2014年03月09日 01点03分
灵魂布线师
把电阻用电感代替一个10Ω左右的电感
2017年10月28日 02点10分
灵魂布线师
可以达到零发热
2017年10月28日 02点10分
level 12
路上无人我自横
再在音频输入端加个电阻和电容或许能解决声音刺耳的感觉。
2012年11月23日 13点11分 18
路上无人我自横
最多不能超过10微法
2012年11月23日 23点11分
level 12
路上无人我自横
再在音频输入端加个电阻和电容或许能解决声音刺耳的感觉。
2012年11月23日 13点11分 19
路上无人我自横
发重了。。
2012年11月23日 13点11分
level 12
路上无人我自横

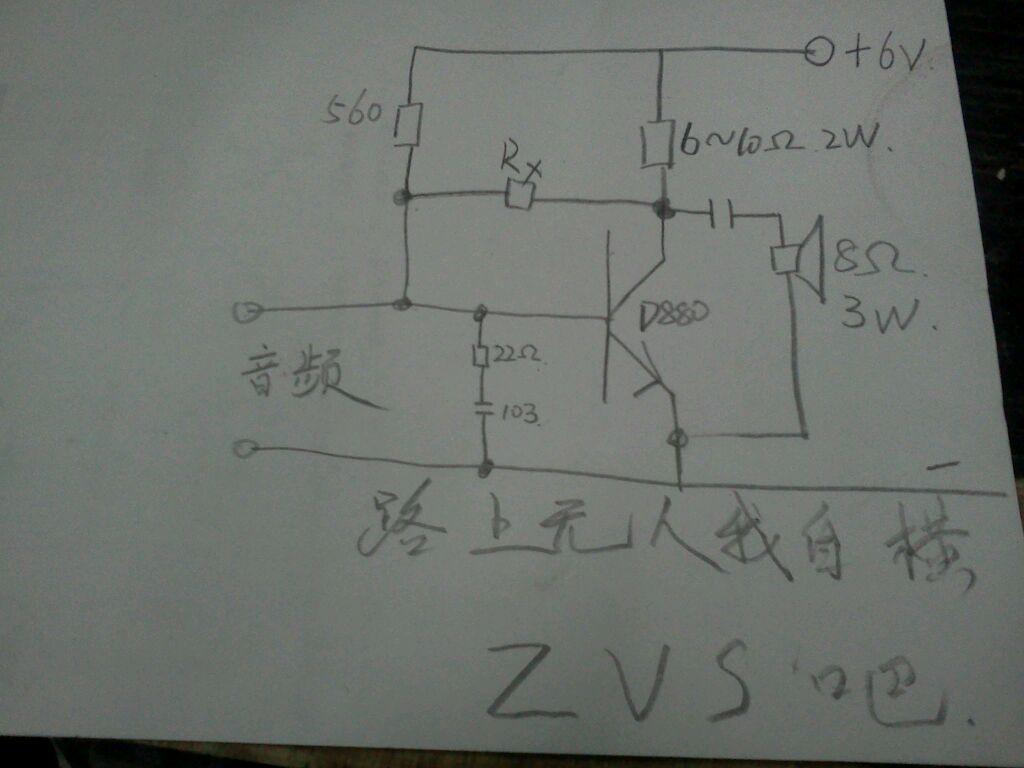

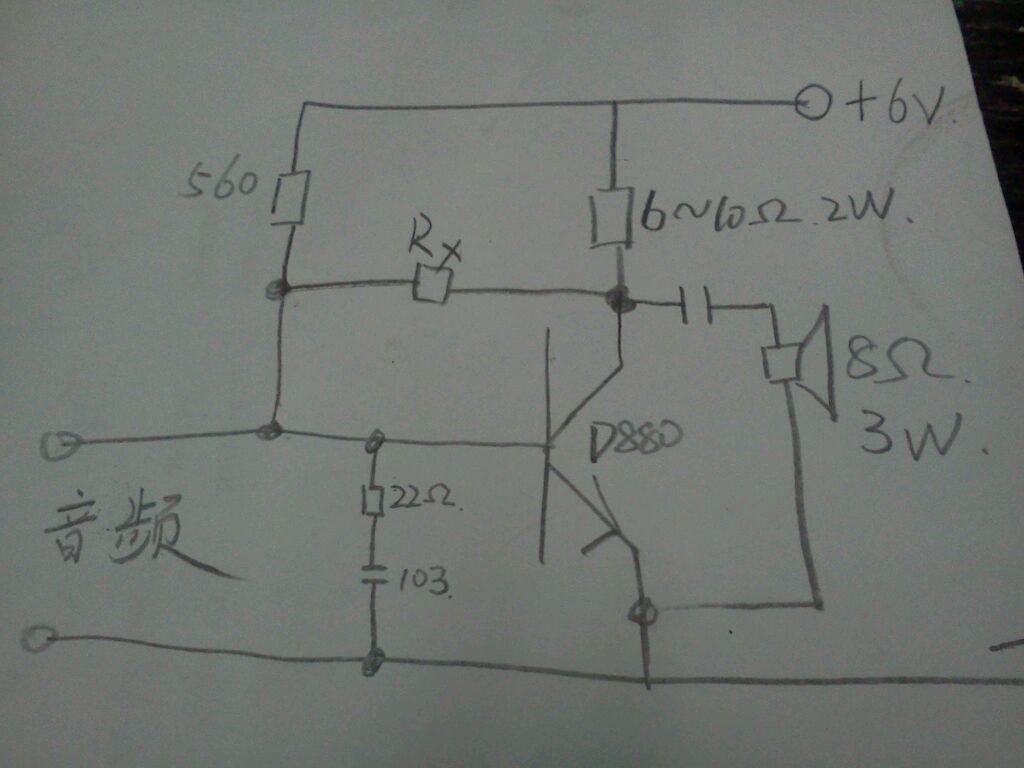

如果还想要好一点的话就在加个反馈电阻
2012年11月23日 13点11分 20
level 12
路上无人我自横
最后，来个全家福
2012年11月23日 13点11分 21
好大一菇凉
Rx要多大？？
2014年04月12日 06点04分
level 11
820177981
其实我就旱的是你原来的拉个电路，效果很不错的说
2012年11月23日 15点11分 22
level 8
惊天2010
场管是电压控制，三极管是电流控制。
2014年03月09日 00点03分 23
level 11
幽浮w😂
单管功放。。。
2014年03月09日 09点03分 24
level 12
悟理研究所Ω
发热不
＞＞－－－＞　来自新一代5.5寸2K屏幕 Tegra 5处理器 3GRAM 64GROM 2700W像素 MiOS系统的小米4客户端。。。。　　　　　 　　　　 　雷布斯：“不服跑个分啊！！”　
2014年03月10日 12点03分 26
