上期我们对手机君进行了解剖和尝试在已拆卸情况下打开，收到了不错的效果。本期我们将继续拆卸粉色牛台灯，并研究其LED的连接方式。

有请台灯君
连接轴
臀部
脑袋

由上图可以看出，这个台灯外结构非常简单，只有十一个螺丝连接，臀部为控制电路元件，头部为效应元件

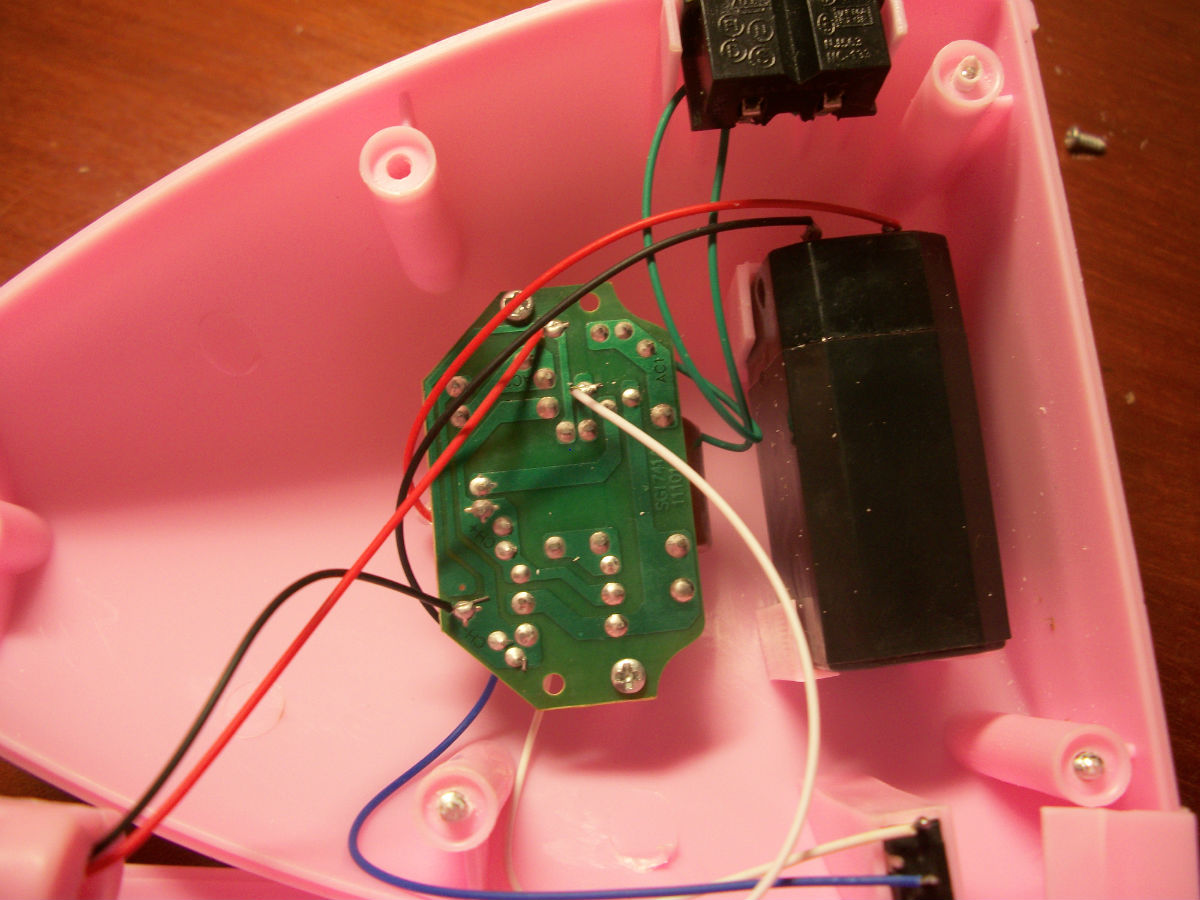

图中上方的黑块为充电接口，中部为蓄电池，连接到电路板后经黑，红，白三线连接到效应电路

中部开关，第一次按下时效应电路内圈LED发光，亮度较高
第二次按下时内外圈同时发光，亮度较低
这是我们通过观察所得出的结果，待会儿我们将观察效应电路，并通过上述结果分析效应电路的连接与控制电路电流的输出

中场休息时间
本期的百科是电位器
电位器是具有三个引出端、阻值可按某种变化规律调节的电阻
元件。电位器通常由
电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电
阻值或
电压。电位器既可作三端元件使用也可作
二端元件使用。后者可视作一
可变电阻器。
电位器 （英文：Potentiometer）是
可变电阻器的一种。通常是由
电阻体与转动或
滑动系统组成，即靠一个动触点在电阻体上移动，获得部分
电压输出。
电位器的作用——调节电压（含
直流电压与信号电压）和电流的大小。
电位器的结构特点——电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
电位器是一种可调的电子
元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作
分压器，这时电位器是一个四端元件。电位器基本上就是
滑动变阻器，有几种样式，一般用在
音箱音量开关和激光头
功率大小调节电位器是一种可调的
电子元件。 　　用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按材料分线绕、炭膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器（呈线性关系）、
函数电位器（呈
曲线关系）。主要参数为
阻值、
容差、
额定功率。广泛用于电子设备，在
音响和接收机中作音量控制用。
电位器在电路中的主要作用有以下几个方面
1.用作
分压器 　　电位器是一个连续可调的
电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。
2.用作变阻器 　　电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值。
3.用作电流控制器 　　当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。

这是效应电路的样式，底板电路由三块金属片组成，黑线所连接的负极电路与15个LED都有一脚相连，红线连接七个内圈LED，白线连接外圈八个LED
使用结果显示：第一次按下开关，内圈LED亮，亮度较高
第二次按下开关，所有LED同时亮，且亮度全部较低
第三次按下开关，所有LED熄灭
