整体设定在一音量 一音色 琴颈85 琴桥81 拨档开关使用LP类型三档开关的状态
接头介绍（对应图片编号）：
1:作为整体电路的集中地线接头，可以把所有接地的地线（零线）都集中到此（电池负极除外）

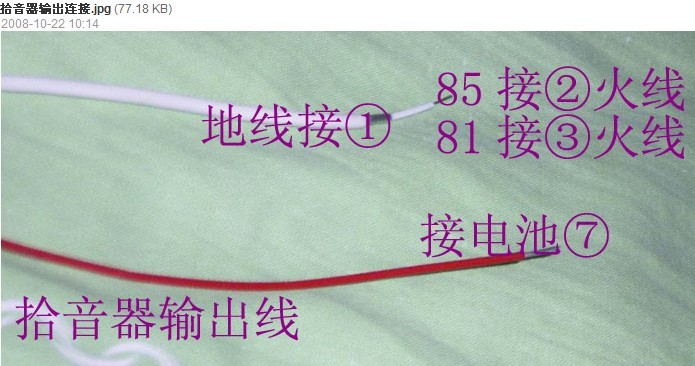

2.连接琴颈拾音器（85）火线
3.连接琴桥拾音器（81）火线
4.连接到整体电路的输出火线（这个线是非常重要的，调节音量，音色变化，到最后插口输出，全靠它）

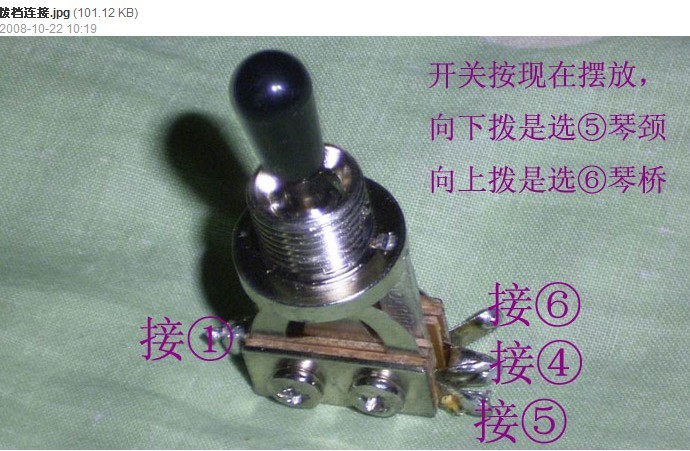

5.连接到拨档开关用来选择琴颈拾音器
6.连接到拨档开关用来选择琴桥拾音器

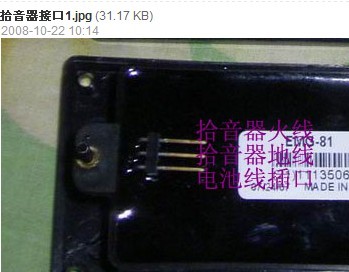

7.电池正级，用来连接到拾音器为拾音器供电
8.插口的地线接口之一，按EMG标准图纸是用来接电池负极的接口
仔细和图片对应下，既然每个接口的作用，对应连接位置都清楚了，连接就不是问题了吧，而且知道了每个接口的作用，即使是电路再进行一些变化，应该也可以根据电路图分析判断出连接方法了
小知识：
8接口作用的补充说明，EMG采用的插口是三相立体声接口的，但我们常用的吉他插线是单声道两相的，所以他实际工作其实也是接地的，一旦插头插上，和接口地线是连接的，所以就电路连接来说，电池负极直接接1位置地线也就正常工作了，但EMG这么设计的目的在于省电，也就是没有插插头的状态下 电池不供电，插口一插上，电池负极就和整体电路地线连通，所以该接口还是接8位置最合理。


转自GC




动手能力强的骚年可以动手了....

请问下一班琴桥装81 还是85比较好
