听说卡吧不止谈显卡。。。新人拜吧,请多关照
显卡吧
全部回复
仅看楼主
level 6
lsq1107 楼主

一楼大闸蟹快递
镇楼
,预览防抽。。。啦啦啦~~~

2012年11月04日 09点11分 1
level 6
lsq1107 楼主

Noctua NH-U9
B
SE2开箱无测试版本~
话说猫扇是我最喜欢的散热器牌子,即便利民性能再好,采融设计再精致,我还是钟爱猫扇的屎黄配色。。。好吧,我最喜欢的其实是随包附送的金属logo贴牌。。。
顶楼已经传说中的大闸蟹快递镇楼了,果然给力,准时送到,

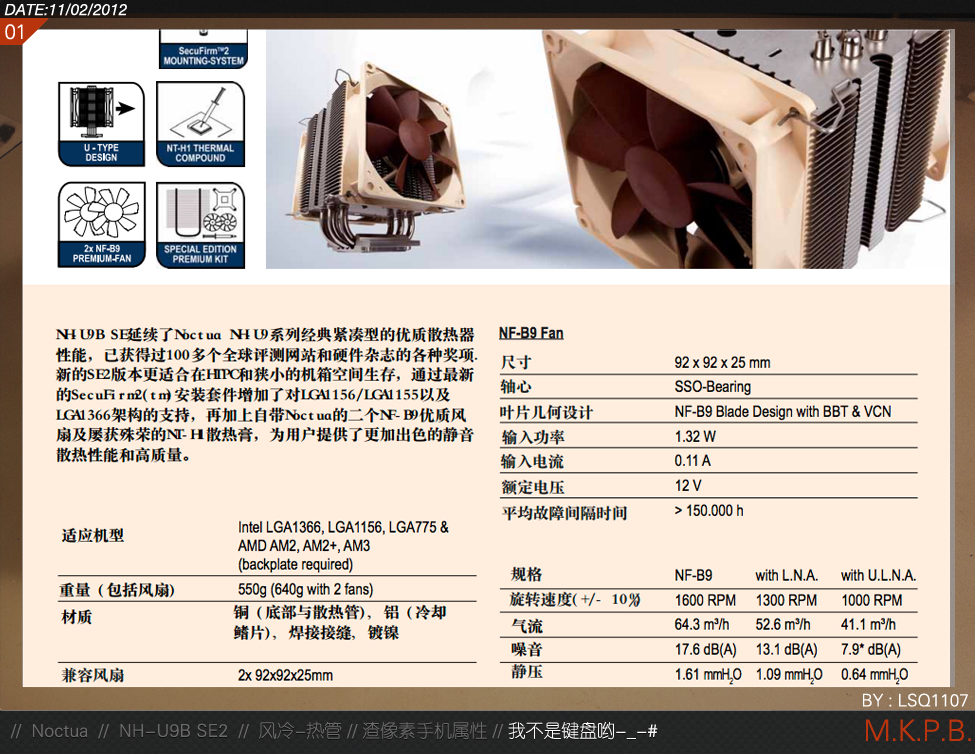

参数,(来源官网),参数就不一一赘述了,漫山遍野的枪文随处可得。

2012年11月04日 09点11分 2
level 6
lsq1107 楼主

开箱作案工具:田宫74020笔刀,群众演员:三星硬盘烟灰缸。。。
-----------------------------------
暴力开包,大卸八块,店家包装还算不错
-----------------------------------

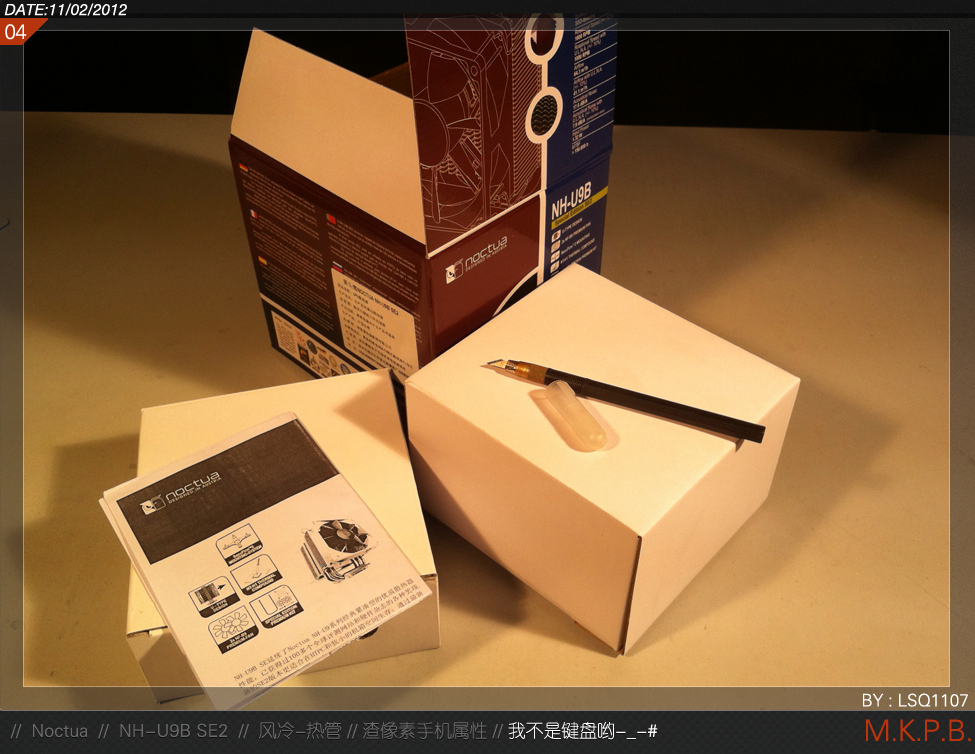

露出本体 两个盒子一张打印说明书,我还纳闷说为毛U9B的说明书偷工减料刀如此程度仅仅是张打印的,后来发现,误会了,说明书本体在盒子里面,见下文
-----------------------------------
全家福,由上至下,由左至右
第一行 1群众演员 2第二块风扇 3散热器本体加第一块风扇 4四条减速线加1条1分2风扇线
第二行 1AMD扣具 2风扇减震胶条和散热器底座扣具 3螺丝 4风扇固定铁丝
第三行 1intel扣具 2说明书和我最爱的铁牌logo 3NT-H1硅脂 4说明书 5简易螺丝刀

2012年11月04日 09点11分 3
level 6
lsq1107 楼主

先给我最爱的铁牌logo个特写。。。我爱死这个logo了。。。
----------------------------------
之前的D14的logo
-----------------------------------
散热器本体和两个随包B9风扇
-----------------------------------
明显可以看出无论散热片还是风扇都是相对比较小巧的,翻出几张以前的D14和12cm风扇的图
-----------------------------------
D14跟U9B相比硕大无比。。。
----------------------------------------------------------------------------
回过头继续看U9B。。。 由于整体比较小巧,为了保证散热面积,36片散热鳍片排列比较紧密,4根U型6mm热管等效8根,回流焊工艺处理使得热管和鳍片之间结合紧密
-----------------------------------
鳍片表面镀镍,质感不错,只可惜手机拍摄偏色。。。顶部猫头鹰logo看着不错logo两侧有两根金属棒贯穿上下,等同于扣fin设计,同样是为了增加稳固性
-----------------------------------
侧面鳍片弯曲处理,防止漏风和乱流,有效利用稍嫌不足的散热面积,同时兼顾一些静音,对了 鳍片的波浪设计据说也是基于此。

2012年11月04日 09点11分 4
level 6
lsq1107 楼主

盘铣的底面,平面设计,非镜面,但做工很不错,看着质感十足
-----------------------------------
底面采用平面设计,示意如下,不同于利民系的凸底
-----------------------------------
扣上两侧风扇,进风面
-----------------------------------
出风面
-----------------------------------
随包附送的B9风扇,1600rpm 两根减速线分别可降低到1300rpm 1000rpm,我曾试过两根减速线串联结果P14就不转了。。。不知道B9如何
猫扇的噪音控制一向很好,三个转速分别使17.6db 13.1db 7.9db
风量啥的详细信息见1楼参数吧。。。不一一罗列了
-----------------------------------
唯一令我郁闷的是没有PWM

2012年11月04日 09点11分 5
富!
2012年11月04日 09点11分
level 6
lsq1107 楼主

好了,准备上机了,这机器已经快恶心死我了。。。我要怒下毒手了
i7 3770k ,ASUS M5F-z77,ASUS GTX670,芝奇16GDDR3 1600套条(好吧,我承认,我不是为了啥啥配色,也不是为了测试高梳子兼容性,仅仅因为便宜。。。)
-----------------------------------------

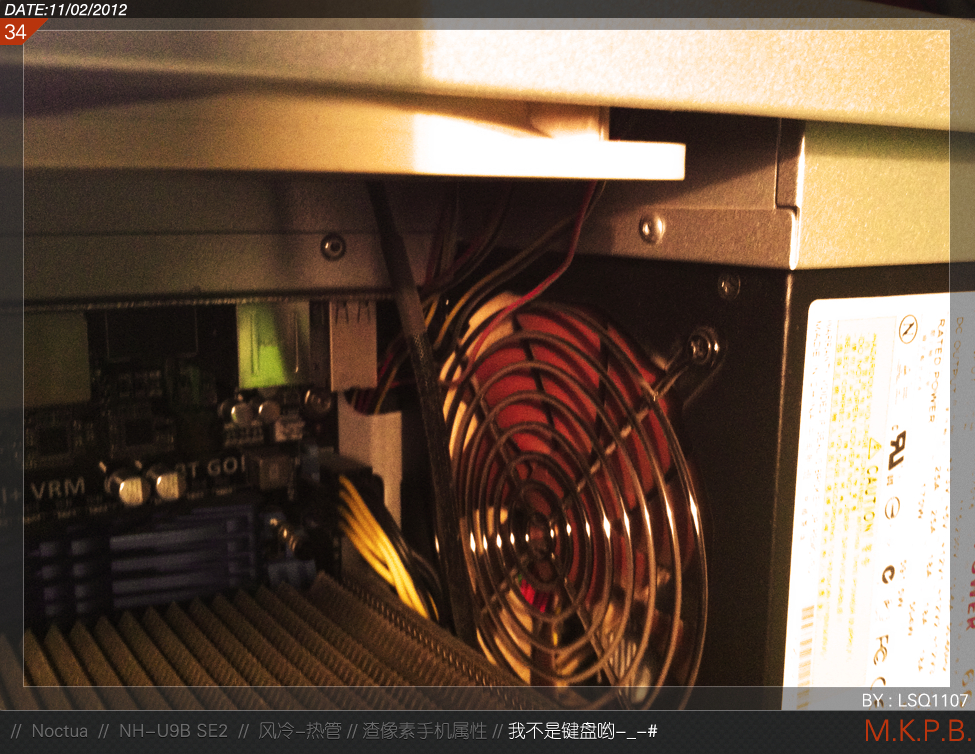

给坑爹的原厂风扇个特写。。。别问我为啥用原厂风扇。。。
-----------------------------------
好基友合体前留念
-----------------------------------

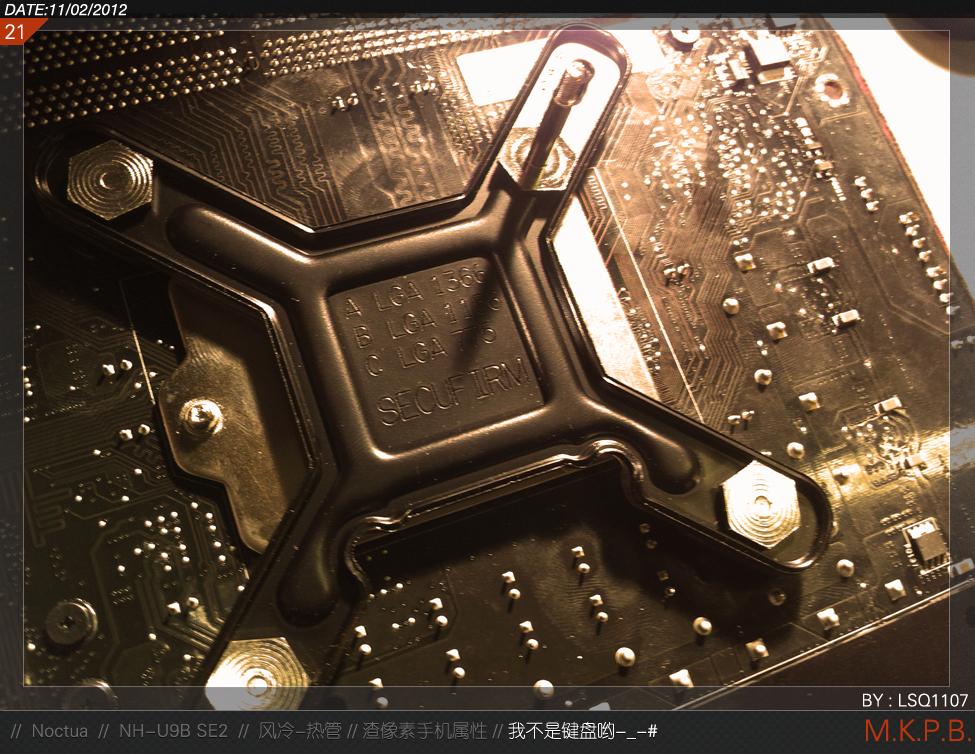

准备工作 intel扣具背板
-----------------------------------
四个螺丝安放就位 1155口插中间的B口,说明书有写,另外这个安装角度是错误的。。。要露出侧面两个螺丝

2012年11月04日 09点11分 6
level 6
lsq1107 楼主

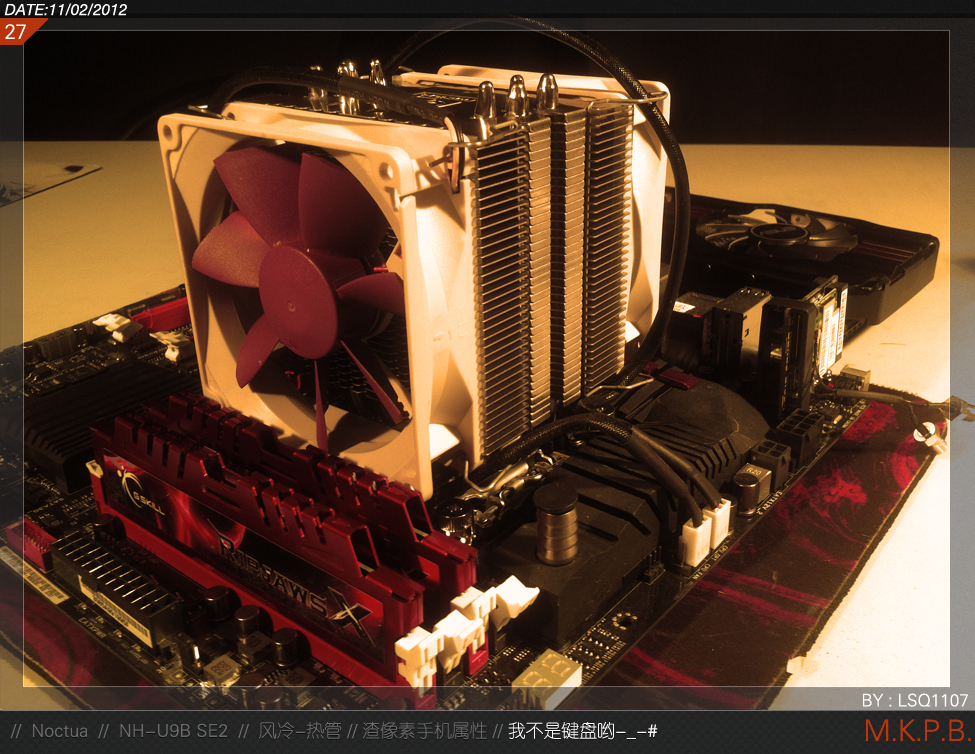

安上两把B9风扇,整体效果
-----------------------------------
插上显卡看看
---------------------------------==
换个角度
-----------------------------------
出风端拍一张,猫家的logo看着很喜欢~~
-----------------------------------
来张顶视图

2012年11月04日 09点11分 8
level 11
散热什么的不懂
貌似很厉害的样子
2012年11月04日 09点11分 9
谢谢帮顶
2012年11月04日 09点11分
level 6
lsq1107 楼主

总结的话有时间放在楼中楼里面吧。。。我太懒了,先不写了,测试也先放放。。。我就知道目前OC4.4G温度在40多度。。。压力测试也之后再说吧。。。
次回预告以表诚意。。。。[汗]

2012年11月04日 09点11分 10
level 13
[抖胸]
2012年11月04日 09点11分 11
谢谢帮顶
2012年11月04日 09点11分
level 6
lsq1107 楼主
后记。。。买这个散热器是因为机箱深度不够,铜柱接近3cm以至于15cm以上的扇完全无法盖上侧板,否则的话早就即便不上D14也是U12伺候了
2012年11月04日 09点11分 13
手机拍摄白平衡各种诡异,所以颜色在ps中统一成猫厂的屎黄配色了。。。
2012年11月04日 09点11分
