到我做主角了。
这是我几个月前为我的气压火箭炮订造的辅助工具，它能为发光火箭弹进行无线充电。
虽然我的电子制作能力不差，但我在超高压电路制作方面极弱（九成失败收场），以后还得在 ZVS 吧跟大家学习。
2012年11月03日 02点11分 1
level 12
wscykk 楼主

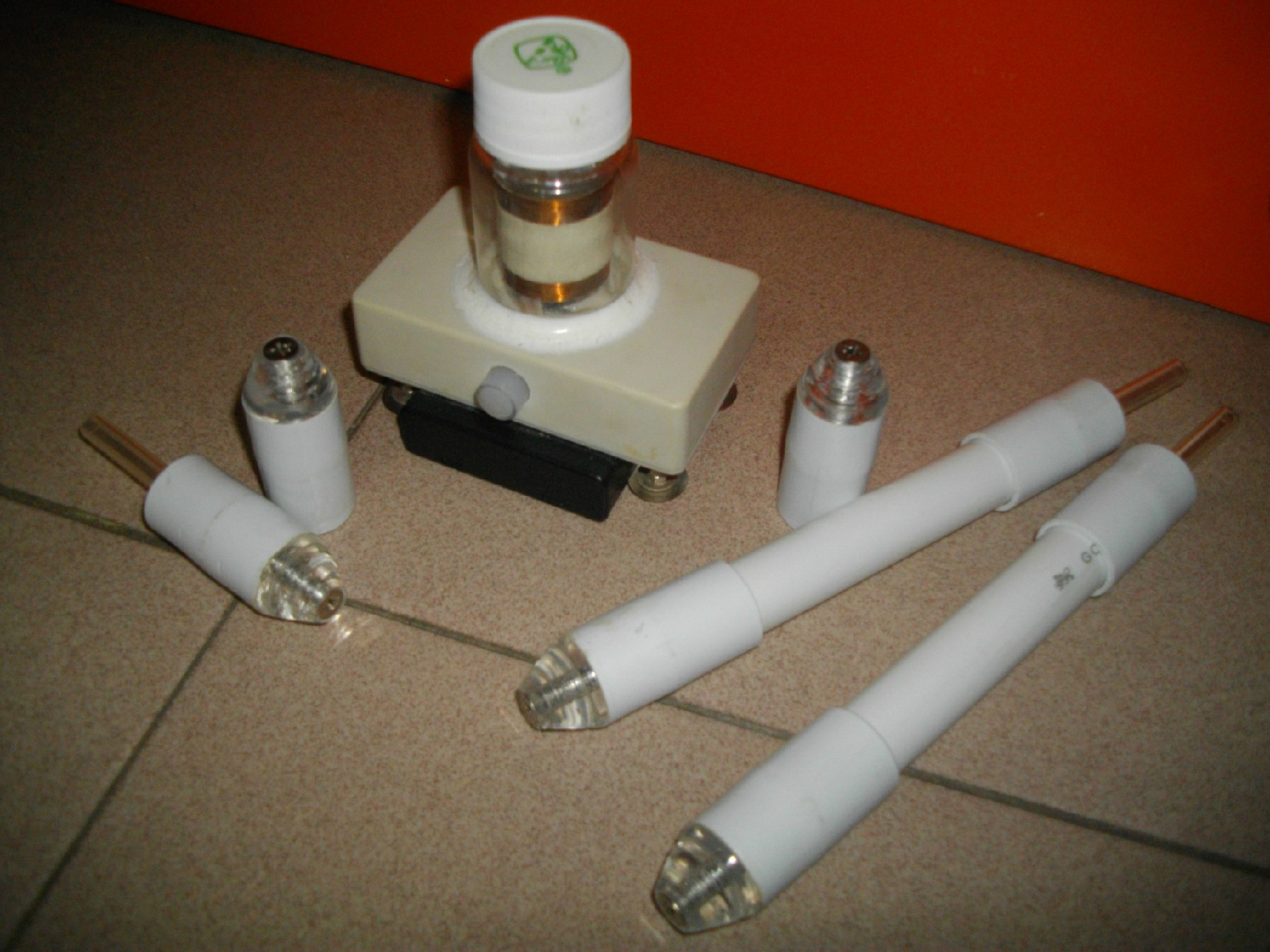

不说废话，先上图。

2012年11月03日 02点11分 2
level 12
wscykk 楼主
充电器内部
6V 电源经开关之后分为两路，一路通过 LM358 及 TL431 作电池状态指示，另一路通过 MC34063 升压到 12V 供电给 LM555 构成的 25KHz 的震荡器及 TIP41C 三极管功率驱动电路使用。

2012年11月03日 03点11分 3
level 12
wscykk 楼主
初级空芯线圈线径为 0.4mm，次级含磁环线圏的线径是 0.25mm，未知绕了多少圈。

2012年11月03日 03点11分 4
wscykk
接收电路能藏于 20mm 梳杰内。
2012年11月03日 03点11分
level 12
wscykk 楼主
电路图
2012年11月03日 03点11分 5
level 12
wscykk 楼主


2012年11月03日 03点11分 6
level 11
特斯拉线圈tc
嗯。。今晚也去做一个
2012年11月03日 03点11分 8
wscykk
做一个什么？
2012年11月03日 03点11分
特斯拉线圈tc
做你这个电路
2012年11月03日 10点11分
wscykk
回复 特斯拉线圈tc :记住加高频磁芯及合适的补偿电容，效率才高的。
2012年11月03日 10点11分
特斯拉线圈tc
嗯
2012年11月03日 11点11分
level 5
狼_本无罪
膜拜……做个充手机吧
2012年11月03日 09点11分 9
wscykk
手机那有空间放接收电路？
2012年11月03日 10点11分
55蜘蛛侠783
回复 wscykk :可以做成外接的线圈
2012年11月03日 12点11分
狼_本无罪
把充电器头拆了，做个接收电路
2012年11月03日 15点11分
level 10
55蜘蛛侠783
高手，我顶了
2012年11月03日 12点11分 10
level 12
wscykk 楼主

火箭筒测试



2012年11月03日 14点11分 11
level 7
penppeng10
大神，求原理和设计思路，有急用，最好详细一点，谢谢！好人一生平安
2013年06月10日 10点06分 12
wscykk
电路图不是给了吗？
2013年06月10日 16点06分
level 8
我管村官
很强大啊
2013年06月11日 11点06分 13
level 14
zzrs600
做工很好
2013年06月14日 02点06分 14
wscykk
。。。用电木洞洞板的。
2013年06月14日 05点06分
zzrs600
回复 wscykk :元件安排布局非常好，[憧憬]功能先不说看着就舒服
2013年06月14日 07点06分
level 13
sinrave
法拉电容充电后能亮多长时间
2013年06月15日 03点06分 15
wscykk
5分钟左右。
2013年06月15日 04点06分
sinrave
回复 wscykk :额，
2013年06月15日 05点06分
level 11
特斯拉线圈tc
哈哈哈。。我又来挖坟了
2013年08月16日 08点08分 16
level 11
特斯拉线圈tc
刨啊抛啊。。。。。。。挖坟中。。。
2013年08月16日 08点08分 17
level 11
守候有多难
楼上是来挖坟，那我就是来盖土的。。。。节哀。。。哀。
2013年08月16日 09点08分 18
level 11
守候有多难
我抛啊抛啊抛。。。。。。。盖土中。。。。
2013年08月16日 09点08分 19
level 11
守候有多难
要不，楼下喊加油，或者来个乐队奏乐也可以啊！
2013年08月16日 09点08分 20
level 3
A1125310400
求QQ
