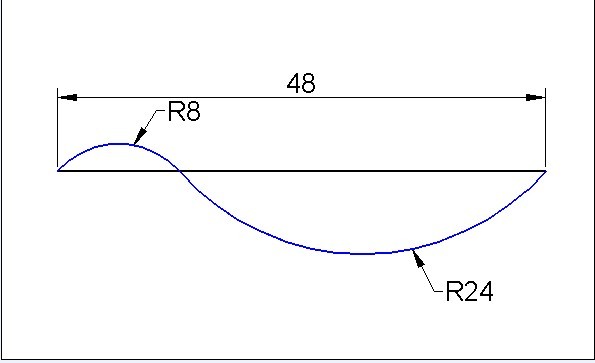

求解此图
cad吧
全部回复
仅看楼主
level 7
寒心绝情 楼主
图太简单了，简单到画不出来~~~~
2012年10月31日 17点10分 1
level 11
jypxiang
2012年10月31日 17点10分 2
寒心绝情
求方法啊~~大神你还没有睡啊~~~[呵呵]
2012年10月31日 17点10分
开心的旅程
顶敬业的大神
2012年11月01日 00点11分
level 11
jypxiang
2012年10月31日 17点10分 3
寒心绝情
膜拜，看不懂啊，能解释下红色地方是什么意思和原理吗~~`
2012年10月31日 17点10分
jypxiang
回复 寒心绝情 :给你这些数据就是要你知道他们的比例，就是1:3。直接6楼的方法就出来了。
2012年11月01日 00点11分
寒心绝情
回复 jypxiang :我知道了，两圆的比例是1比3，那是不是过他们的切点画的直线都会是1比3呢
2012年11月01日 01点11分
jypxiang
回复 寒心绝情 :en
2012年11月01日 01点11分
level 10
毅砖剁楞
3楼 我还是没有看懂啊。。。
2012年10月31日 23点10分 4
level 8
wuiiao
哪有那么复杂·~先做半径8、24两个圆心在同一水平线上的圆。。。。然后以两圆切点做半径为12、36的圆。。。各交8、24圆的交点连线就是48.。。最后剪切

2012年10月31日 23点10分 5
wuiiao
8和24圆相切且圆心在同一水平线
2012年10月31日 23点10分
zjl9638
回复 wuiiao :还不如48的直线直接1：3分开画弧
2012年11月01日 00点11分
寒心绝情
回复 wuiiao :12和36从何而来，有什么科学依据吗
2012年11月01日 01点11分
wuiiao
回复 寒心绝情 :[汗]你没发现切点把48分成两段吗？两边是8:24即1:3（4段），那就是把线段48分为4段，左边12，右边36.。。。只要从8和24切点画直线，左边是12，右边是36就行，这是数学知识~~直接画圆
2012年11月01日 02点11分
level 1
红梅美酒
把48直线直接3等分，画弧 ，简单。
原来是什么？
2012年11月01日 01点11分 7
level 11
elonebing
6楼方法最简单！
2012年11月01日 01点11分 8
🍺🍺小龙虾
(为什么)
还需要这样做个GIF嘛？
2012年11月01日 04点11分
明朝新少
好犀利的背景颜色，话说看的清楚么。。。。。。[汗]
2012年11月01日 05点11分
chenfang5432
这个动画是怎么做的 教教我 谢谢[email protected]
2012年11月01日 06点11分
奔奔and犇犇
这个gif的图怎么弄出来的？
2012年11月01日 06点11分
level 11
尚东衡
2012年11月01日 05点11分 9
奔奔and犇犇
这个gif的图怎么弄出来的？
2012年11月01日 06点11分
level 8
D低丶调
2012年11月01日 05点11分 10
奔奔and犇犇
这个gif的图怎么弄出来的？
2012年11月01日 06点11分
D低丶调
回复 奔奔and犇犇 :不要再玩穿越火线了，前途快不保了。
2012年11月01日 07点11分
奔奔and犇犇
就是喜欢玩，没其他的
2012年11月01日 09点11分
level 1
535453lmn
这个符号的命令是什么啊？
2012年11月01日 05点11分 11
D低丶调
DRA
2012年11月01日 05点11分
535453lmn
回复 D低丶调 :谢谢,这种标注样式怎么设置啊？
2012年11月01日 05点11分
D低丶调
回复 535453lmn :格式—标注样式—修改—文字—ISO标准
2012年11月01日 06点11分
535453lmn
回复 D低丶调 :谢谢！学会了。
2012年11月01日 07点11分
level 7
和麦承欢一起
2012年11月01日 06点11分 12
D低丶调
哈，不错。
2012年11月01日 06点11分
和麦承欢一起
回复 D低丶调 :教我怎么做动态图嘛
2012年11月05日 08点11分
D低丶调
回复 wy839514329 :[哈哈哈]，邮箱。
2012年11月05日 23点11分
和麦承欢一起
回复 D低丶调 :839514329后面你懂的 企鹅
2012年11月12日 06点11分
level 10
guoshanji
在参数化绘图面前这都不是个事儿~~~~[背扭]
2012年11月01日 07点11分 13
level 9
sea_海波
问一下， 这个怎么旋转呢？？？？？？
2012年11月01日 08点11分 14
pijiuu520
从右边往左边画
2012年11月02日 05点11分
zhuanyemaogong
RO旋转，指定基点参照R指定参照角OK
2012年11月05日 12点11分
level 6
我是上官海枫
线段比1：3
2012年11月01日 10点11分 15
level 7
蛤蟆的油nice
直接把直线等分、然后起点端点半径画圆弧 .. ..
2012年11月02日 01点11分 16
level 7
4658680
这个没有这么复杂，可以不要一分钟画完，可惜我不做动态图上来
2012年11月12日 14点11分 18
