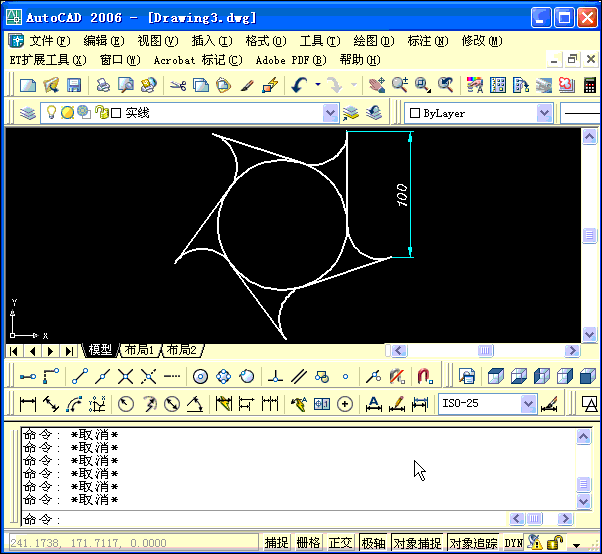

小弟我又来了，又只一个标注，求解此图
cad吧
全部回复
仅看楼主
level 7
寒心绝情
楼主
天气冷了，大神们睡了吧~~~
2012年10月30日 15点10分
1
level 10
伊宝航
随便画一个圆，然后画垂直线（长度可以任意，画长一点比较好）。将垂直线环形阵列5条，三点画圆（三相切），修剪，最后缩放到100那个长度。
2012年10月30日 15点10分
2
寒心绝情
第三个切点在哪，找不到啊，可以上张图吗
2012年10月31日 05点10分
jypxiang
@寒心绝情
阵列后不是两条直线就是两个，圆上还有一个啊。
2012年10月31日 05点10分
寒心绝情
回复 jypxiang :不懂，求草稿图
2012年10月31日 05点10分
jypxiang
@寒心绝情
你按层主把直线画出来阵列好没？整列了就相切相切相切画圆，点相邻两直线和圆上点下就好了。手机现在上不了图。
2012年10月31日 06点10分
level 3
知己其神P
根据2楼描述的，我画了一下
2012年10月31日 08点10分
3
level 10
伊宝航
找圆心也很容易，做角平分线，再过大圆切点画水平直线，两线相交就是圆心。剩下阵阵就行了。
2012年10月31日 09点10分
4
寒心绝情
对对，我也是这样找圆心的`~~谢啦
2012年10月31日 15点10分
level 7
寒心绝情
楼主

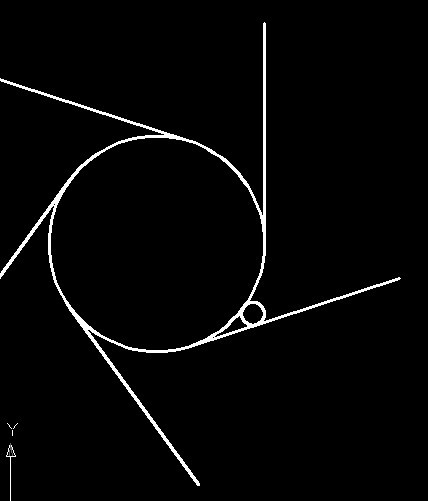

为什么我根据2楼的相切画法，圆只能切在这里~~~
2012年10月31日 16点10分
5
level 7
寒心绝情
楼主
啊，失败了啊，用找圆心的方法画出来的是这样
2012年10月31日 16点10分
6
level 7
寒心绝情
楼主
以这个角做平分线，画出来有点像哦，不知道对了没`~~
2012年10月31日 16点10分
7
level 11
jypxiang
2012年10月31日 16点10分
8
level 14
胜利之鹫
3点画圆是二直线的切点和圆的右象限点。
2012年10月31日 16点10分
9
寒心绝情
就是说用三点画圆，而不是用三切，第一和第二点加TAN，第三点直接捕捉象限点是吗~~
2012年10月31日 16点10分
寒心绝情
回复 寒心绝情 :我第一点捕捉象限点，第二和第三点相切直线却画不出来，而先相切直线再捕捉象限点就可以画出来，这是什么原因~~~
2012年10月31日 17点10分
