新手求教，这个图的弯钩怎么画……
cad吧
全部回复
仅看楼主
level 5
李蘑菇mogu 楼主

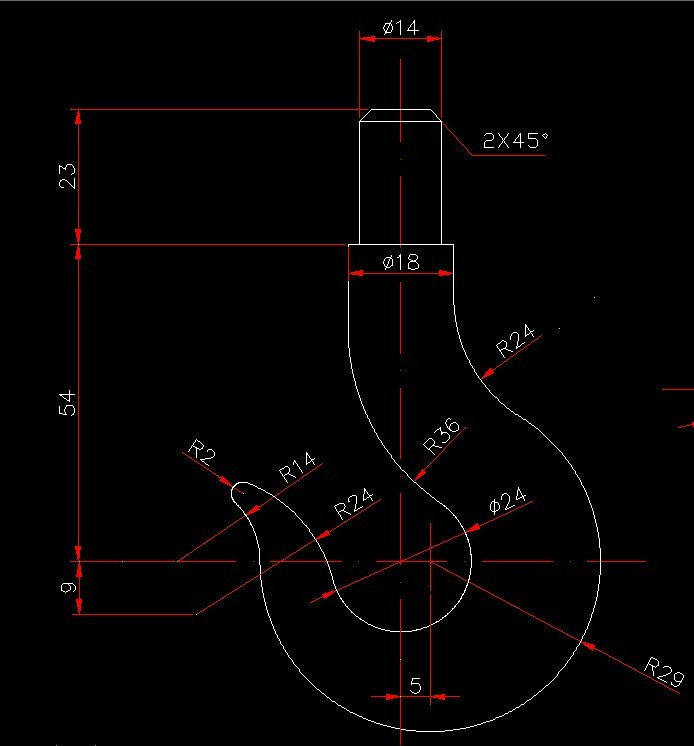

如图，只剩下R24\R14和R2的这个钩不会画……在线等
2012年10月25日 12点10分 1
level 9
繁华似锦转头空
圆弧啊
2012年10月25日 12点10分 2
level 8
shine氵寿氵寿

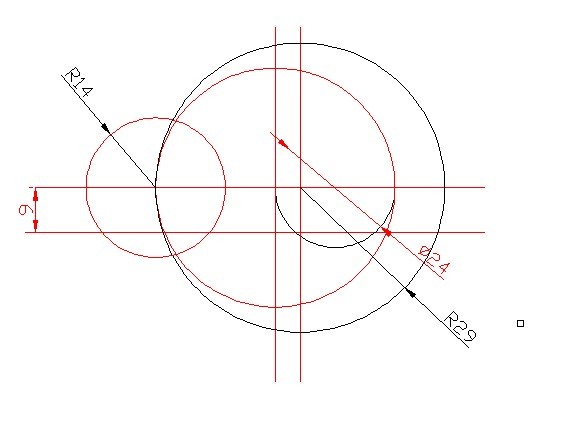

红色的圆是找需要画的圆的圆心的辅助圆，楼主自己领会哈，这我就不细说了。。
2012年10月25日 12点10分 3
level 11
jypxiang
能看明白不？
2012年10月25日 12点10分 5
李蘑菇mogu
33和14怎么算出来的……
2012年10月25日 12点10分
jypxiang
回复 李蘑菇mogu :14是R14圆的半径，33是R24圆的半径加那个9.明白没？
2012年10月25日 13点10分
李蘑菇mogu
回复 jypxiang :嗯、我试试哈、谢谢你、~~[Love]
2012年10月25日 13点10分
wangimprove
我已经毕业一年多了，忽然今日想起来画这个图，突然发现自己大脑退化许多了，这都忘记了，悲哀啊
2012年12月22日 02点12分
level 12
气氛逐渐焦灼
这个好简单，。愚蠢点的方法就是利用一下圆的直径半径。
2012年10月25日 14点10分 6
level 4
庐江不是江🍀
为什么你会有何我一样的题目呢
2012年10月25日 14点10分 7
level 4
庐江不是江🍀
我也是那不会做
2012年10月25日 14点10分 8
level 10
放大器的魅力🌀
[酷]经过我的多番实验，确定了可以画出的方法。底下9MM处画一条直线利用相切相切半径画圆
2012年10月25日 15点10分 10
level 7
东方步行者
这题目我也做过
2012年10月26日 05点10分 14
level 5
明慧又柔润丶丁香02
智商啊！！！！！！！！不知道是你数学没学好还是几何没选好
2012年10月27日 02点10分 15
李蘑菇mogu
十年前学的、早就还给数学老师了……[揉脸]
2012年10月27日 04点10分
level 4
838613215cai
呵呵，起初不会现在会了。
2012年10月27日 02点10分 16
level 1
smile李为
相切相切半径
2012年10月27日 08点10分 17
level 5
疋虫火少饭e7
2012年10月27日 09点10分 18
level 7
clark0o0o
两圆心的距离 自己琢磨吧！
2012年12月24日 12点12分 19
level 1
蓝清great
这个你知道怎么画了吗，我也碰到这个图不会画
2018年05月06日 02点05分 20
