最近在追妹子...所以比较忙...现在抽出时间给大家发个具体的拆机教程~~~

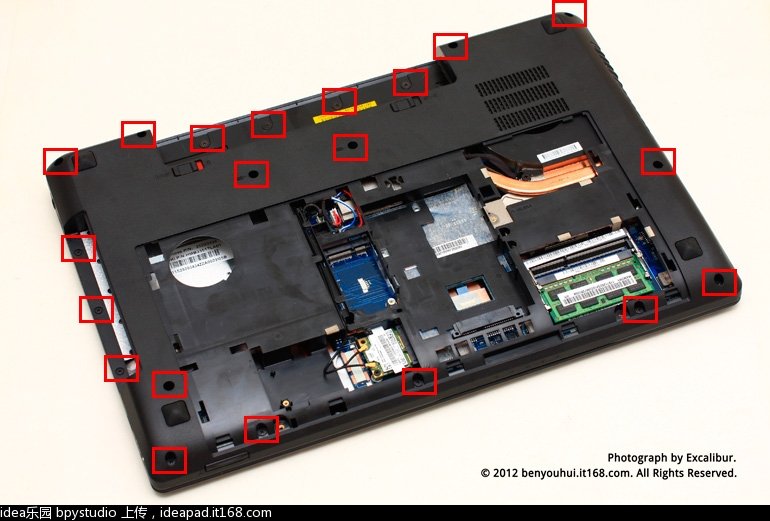

下面正式开始拆机，首先把D面底仓盖的两个螺丝拧掉。

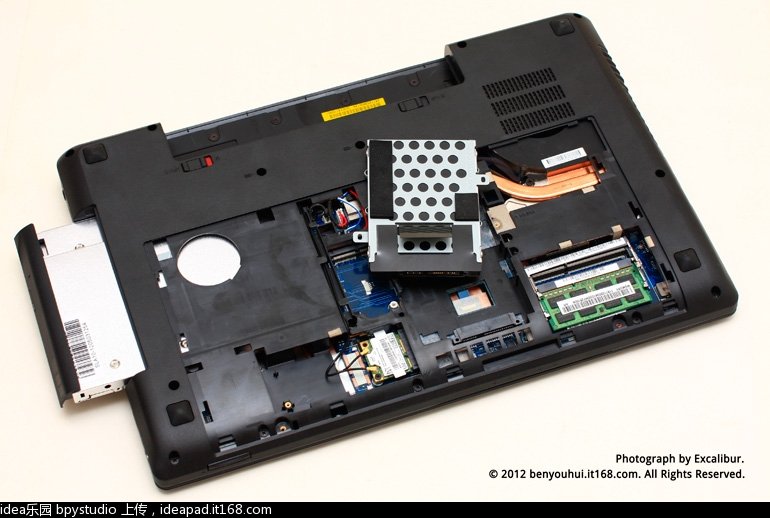

打开仓盖，拆硬盘和光驱，这个在之前的换SSD的帖子里已经有介绍，不在熬述。
如有需要欢迎查看，传送门：
https://tieba.baidu.com/p/1909542597取下硬盘和光驱。
拧掉D面所有的螺丝，顺便拆掉所有排线插头。
D面螺丝都清除之后，到C面开始拆键盘。
键盘连接比较紧，先从键盘上沿和左右两边分别撬开一排暗扣，键盘后即可取下。
取下后如上图，顺便把标注位置的排线断开，C面也就拆下来了。
取下来的C面机壳和键盘。
Y580的C面机壳由双重材质制造，表面采用金属拉丝工艺的铝镁合金，底面还有一层ABS工程塑料，这种设计可以很好的隔绝机身内的热量，提高使用舒适度。
去掉C面机壳后，可以见到Y580的内部结构，主板还剩下图中标记的两个螺丝固定，一个上面贴有保修贴，拆之前请做好可能失去质保的准备。
Y580的蓝牙模块位于机身前缘，读卡器旁边。


揭开主板上覆盖的绝缘屏蔽贴纸，下面是HM76主板芯片。
去掉绝缘屏蔽贴纸后的C面，如图所示，主板即可取下来了。
取下主板后的D面机壳。
Y580的JBL扬声器，共鸣腔的尺寸不小，实际使用时音量很大。
左侧屏轴由两个螺丝固定在D面机壳上，拧下。
右侧屏轴同样。
取下的Y580屏幕。
屏线接口特写。
屏线接口特写，接口背面

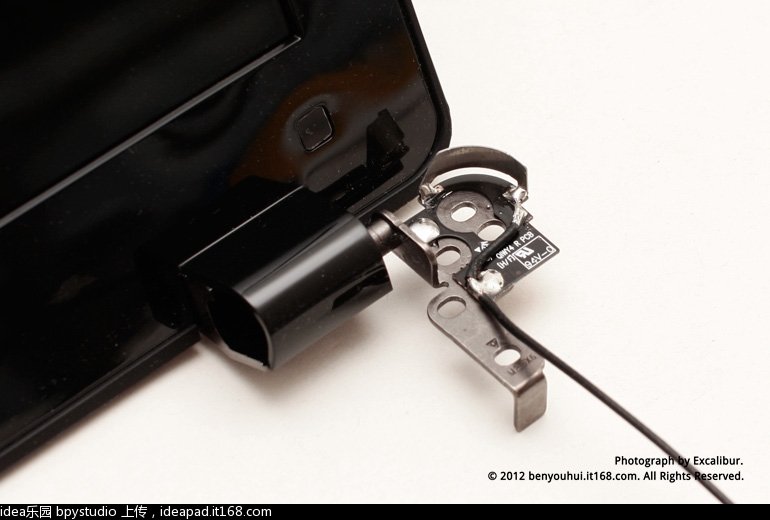

Y580设计的一个独特之处，wifi天线的位置，并非位于传统笔记本的屏幕顶端，而是安置在屏轴上。
分析原因，估计是Y580为了美观而采用了整体式的金属A面，没办法在不影响信号的情况下安置wifi天线，故挪到了屏轴上，但这种天线布置，wifi信号质量如何，有待进一步观察。如果没影响，这将是一个不错的创新。


D面机壳。
取下来的主板+散热器
取下来的主板+散热器 ，背面

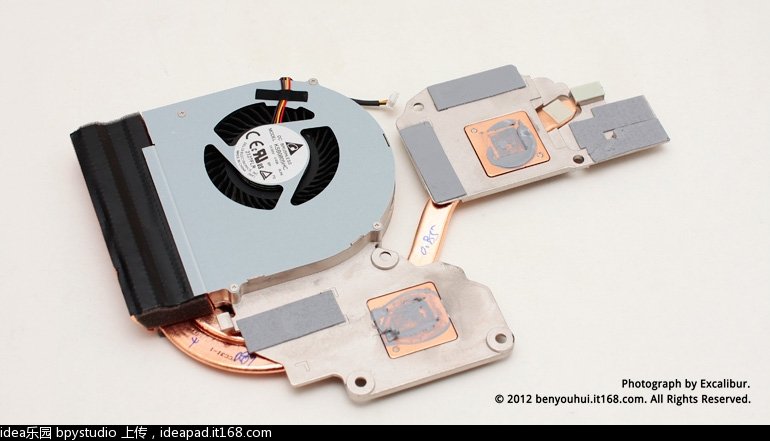

Y580散热器特写，目测用料不错，8mm热管，大面积的铸铝构件，芯片接触面采用嵌铜工艺。
不仅显存、CPU和GPU的供电模块也有照顾到。
散热器背面，散热腮片也是纯铜的。
风扇叶片采用特殊异形设计，可以减小噪音，实际使用中，风扇确实声音不大。
尽管这个散热器够“威猛”，但GTX660M本身也不是省油的灯，楼主之前做过的满载极限温度测试时，CPU和GPU依旧破90度。
散热器有不少DIY的空间，什么金鱼、水冷啥的，大可以装上试试。
Y580N-IFI主板正面图。
Y580N-IFI主板背面图
HM67主板芯片特写，拆机发现他的位置正好位于硬盘的背面，虽然是移动版本的，但发热量也是有的，TDP4.1w。尤其在热量长期堆积的情况下，相信它也是硬盘温度高的元凶之一。
