看到很多吧里的朋友再问如何光驱位换SSD。所以索性就从本有会转了个图文教程过来。

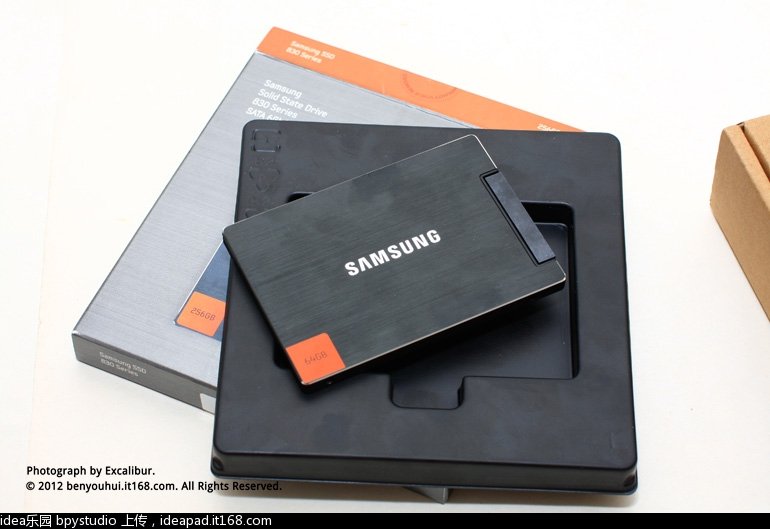

三星830 SSD

X东上现买的12.7mm硬盘托架
下面开始换硬盘，首先取下电池，然后把Y580的D面后舱盖打开。
只需拧两个螺丝，向下轻轻一推就可以打开，非常方便。
注意Y580的散热布局，硬盘位于机器正中央，而CPU、显卡等主要发热部件都被安置在右半边机身中。

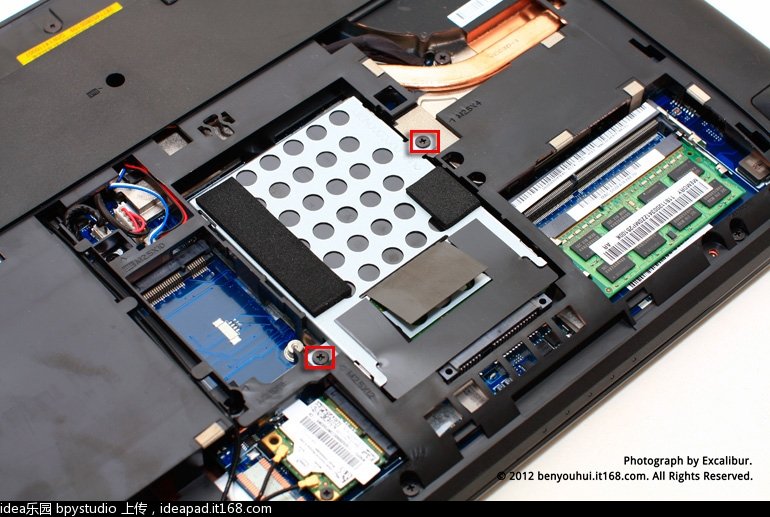

下面开始拆硬盘，拧下如图中的两个螺丝即可。
三星st1000lm024 （其实应该是希捷的～），容量1T，8M缓存，5400转，双碟装，单碟容量500G。
性能很一般的说，这种硬盘放在Y580上，肯定拖后腿。
拆掉托架上的固定螺丝。
把三星830 SSD换上，然后装回机器里 ，如图：
接下来要拆光驱，光驱固定螺丝在下图中标注的位置。


拧下固定螺丝后，光驱即可推出机身。

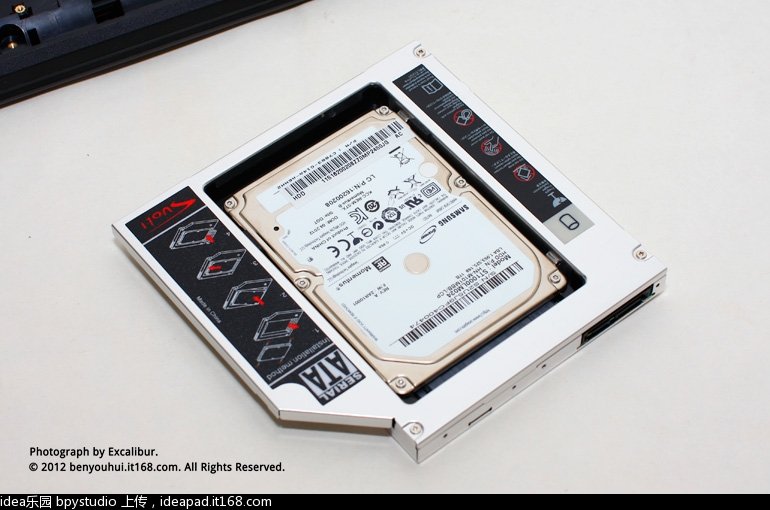

把拆下来的硬盘装到托架里。
光驱后面还有个固定用的铁片，拧下来安到硬盘托架上。
为了美观，硬盘托架还需要一个挡板。由于本身没带着东西，所以只好把光驱上的拆下来。。。

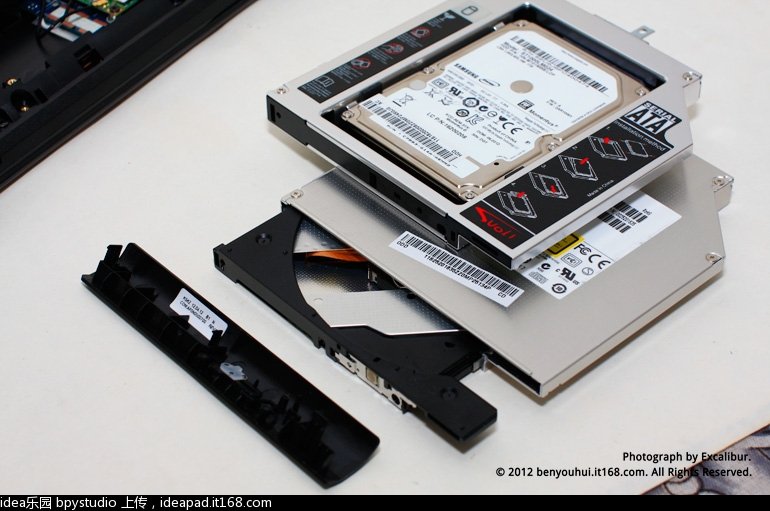

如图，拆掉光驱挡板，装到硬盘托架上。
大功告成，把各种零件装回机器，装系统，准备测试～


好贴顶之

哟西~恭喜当上吧主了~多多照顾哈~

这是本吧第一个精 **留念

留念~

留名！

在转一下拆机教程吧。。。很多人都不敢拆的。。。

这种装法有问题,应直接把ssd装在光驱位.因为光驱位无散热装置,安机械硬盘发热太大

马一个

留个名吧 顺便问下这么安装的好处是什么

求解:假如只把硬盘改到光驱位,不装SSD,那么原来的硬盘托架是不是不用装回去都可以?

大哥，为什么不直接把那个固态硬盘放在光驱位？还要把老硬盘换到光驱位

这个笔记本光驱位显卡双卡交火能用吗
