Novo7 fire，烈焰试产样机第一时间最全拆机，多图，小猫慎入
1、正面，界面依旧，但是明显前摄像头偏向左边了，中间位置也就是后摄像头后面因为厚度的关系已经无法放摄像头，这里的若隐若现的小窗就是光线感应器，试用还是蛮灵敏，随时会对外界光照条件适应调整相应亮度，而且很平顺，对于老喜欢调适度亮度的玩家有福了（我是基本很懒...一般不过分比那话的亮度环境我都不调）


2、背面，最显眼的无疑是上部，背面深色部分都是铝镁合金的，上面中部浅色和一圈边框都是工程塑料材质，背面的变化是烈焰外观比以往最大最明显的改变（颜色比工程机有变化，金属部分的颜色变浅了，是有点暗的银灰色，而工程机是接近黑色）


3、上面按键部分，质感十足，缝隙OK，而且不会松垮了，按键部分的工艺改进和细节注重其实蛮明显的


4、接口部分，这是我对于外观设计要吐槽的部分，从左到右是电源充电口、usb口（换成MicroUSB了...）、TF卡插槽、HDMI接口、耳机孔，MIC孔，双手握持下面会挡住hdmi\耳机\mic，对于接电视或者接耳机就不方便了，好在AML方案支持重力旋屏视频播放等，浏览网页和播放视频可以转过来倒是没啥问题，不过游戏就..


5、后面左下是两个孔的扬声器孔（工程机只有一个）有金属防尘网

6、500万像素AF摄像头，很醒目，旁边是补光灯

7、比较好拆，烈焰的一圈暗扣都比较浅，我用手指甲就划开了，然后小心拆开背壳就行了，一览无余，然后打开拔掉显示屏排线和触控排线就可以彻底分开前后盖部分了


8、后盖部分，可以看到底下金属只是一层被盖，而内里部分区域都还多了一层塑料壳，空间利用还有可探讨的地方，不过整体还是整洁工整的，而且完全不见了黄色胶带


9、很受关注的电池，3.7V 5000mah，烈焰把双核7寸国产pad的电池容量提升到了5K级别，值得赞赏

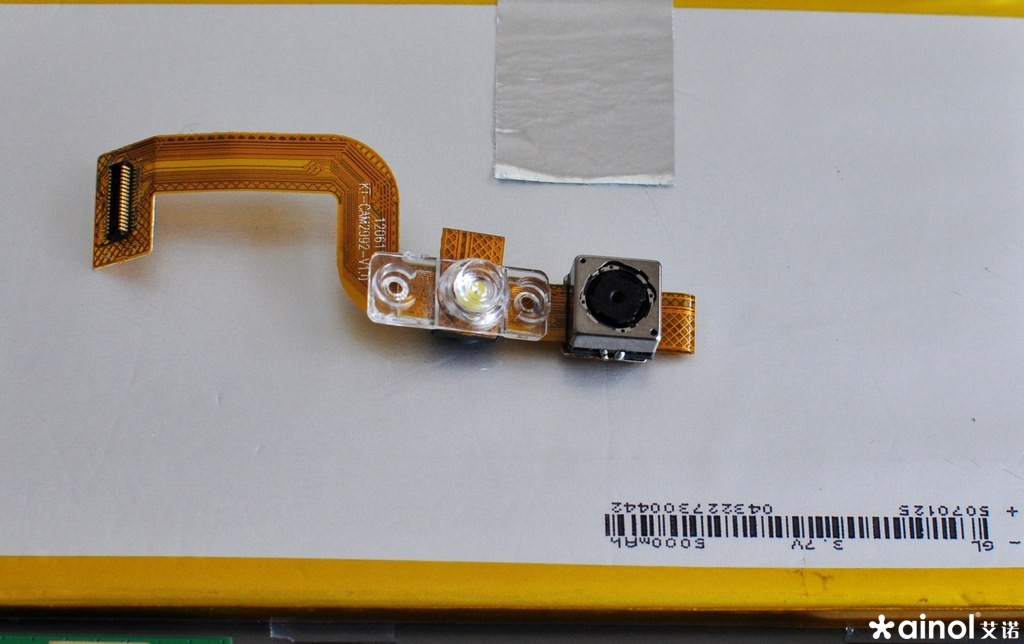

10、前后摄像头和光感、补光灯都是在一起的通过拆接排线到主板上，想拆下来要掀起补光灯位置两边的排线扭下两颗小螺丝，明显可以看到AF摄像头体积和厚度远大于普通的摄像头，并且是金属边框，看上去很不错样子
前摄像头，200万无AF，和极光2 精灵2一样的
这个角度看看


11、这扁扁的一片就是陶瓷压电喇叭了，后背贴了绝缘垫，很难想象这么薄的喇叭能有不错的音量并且非常省电吧？右侧还是很多国产pad都没有而艾诺一直标配的震动器（...别想歪了）

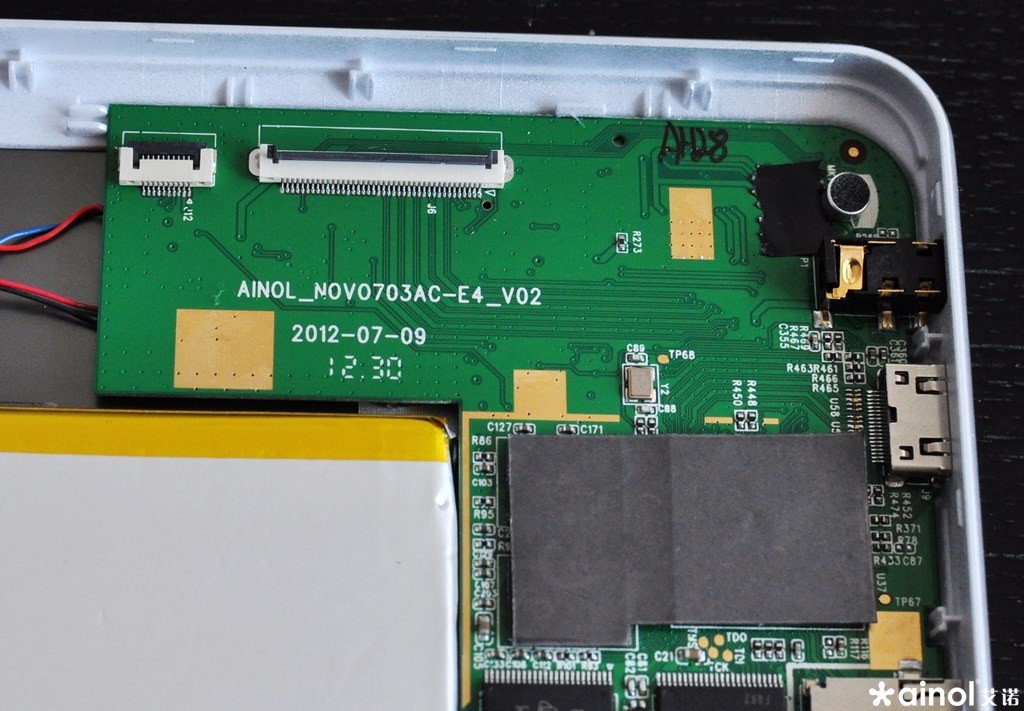

12、主板L型转弯部分，完全可以更窄点么..就能放更大点的电池了，这里主要是排线接口，右侧是电容mic和耳机插口，主芯片和两颗RAM上粘了石墨贴纸

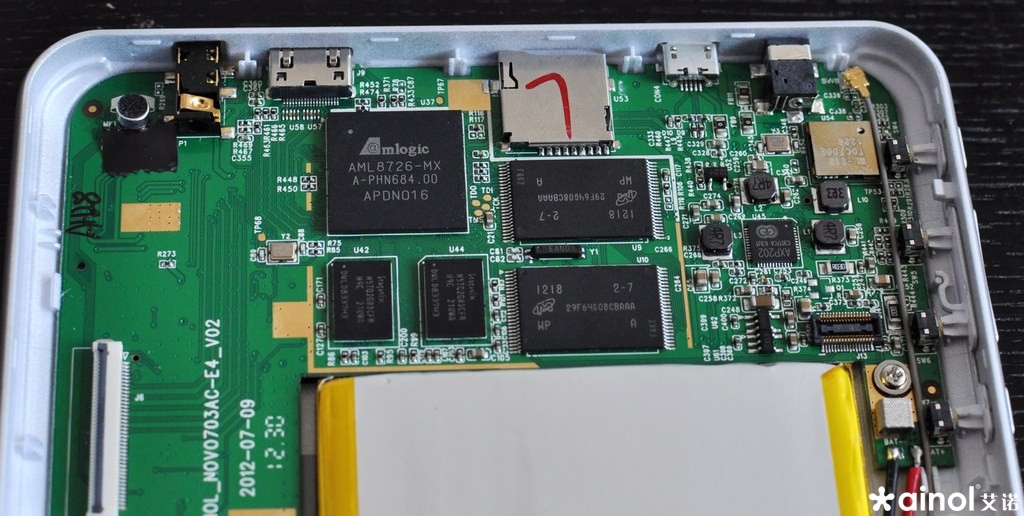

13、PCB正面主体部分，8726-MX芯片，两颗现代 DDR3
RAM颗粒、两颗8G镁光闪存颗粒，右侧诸多元件和上面的接口部分（左到右分别，mic、耳机插孔、hdmi、tf卡、usb数据、DC充电）

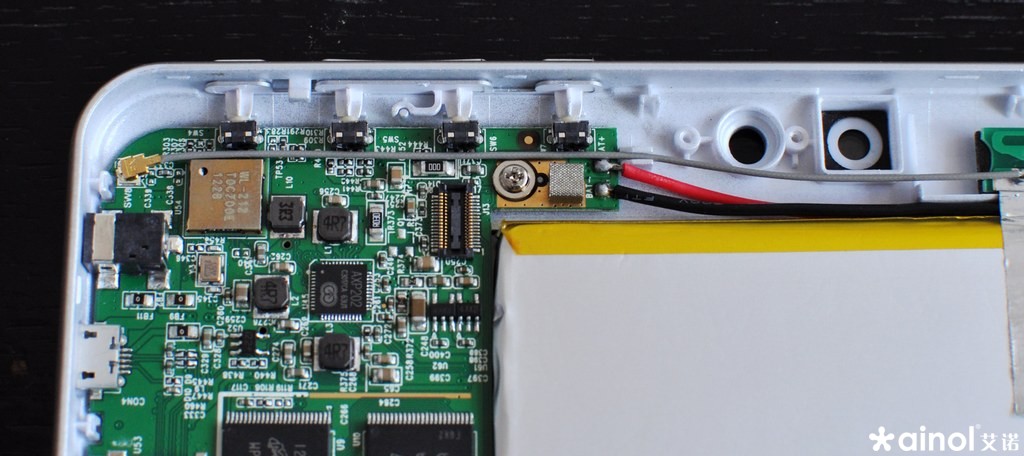

14、WIFI+蓝牙一体芯片，有金属屏蔽罩，没查到罩上打的这个型号的规格，但是据说Broadcom的新品，APX202是AML MX方案用的电源管理ic
15、WIFI天线采用了笔记本类的插接可更换，如果有人想DIY天线就更方便了
16、PCB类金属薄膜天线


17、拆开PCB翻过来，这次背面也蛮密集的么，不会空空荡荡，看来用料十足，小黄豆也有几颗

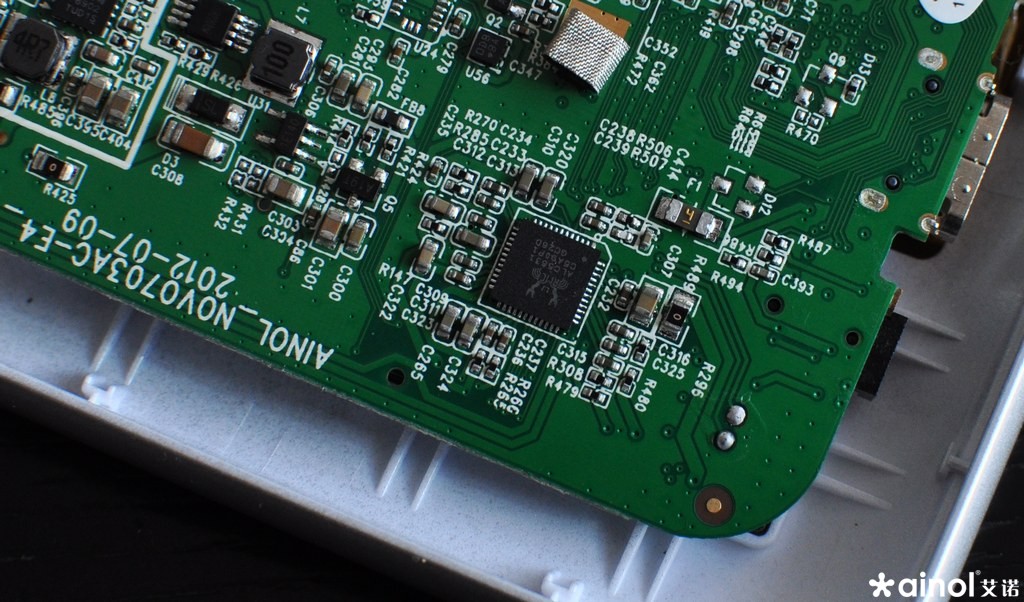

18、realtek的ALC5631音频IC
19、这个PAM P8902第一次出现，因为压电陶瓷喇叭也是第一次出现么，这个是陶瓷喇叭的驱动器来的
20、背面还有两颗HY 256M DDR3 RAM颗粒，和正面两颗一起构成1G RAM

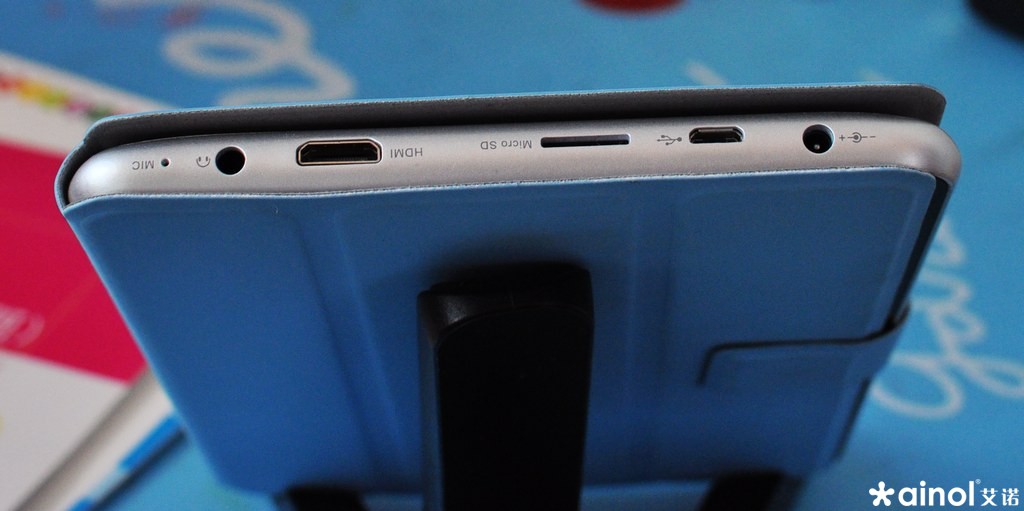

接口部分也OK
也还是可以当支架用了，还蛮帅的是吧？呵呵
好了，就到这里，俺该吃饭去了.....话说下午回来收件到现在饭都没空吃呢....
