求高手，看看这个图
cad吧
全部回复
仅看楼主
level 3
丿恋丶青鸟 楼主
2012年04月26日 01点04分 1
level 2
YGTT💨
瞬间秒破 。
2012年04月26日 01点04分 2
level 3
走走亓
破
2012年04月26日 02点04分 3
level 11
SSS念
机械图只有一个视图咋整？
而且，貌似这个零件也不会很复杂啊！孔多而已~ [睡觉]
2012年04月26日 03点04分 4
level 9
偌有所思℃
这么多的数据晃瞎了我的
氪金
狗眼！
2012年04月26日 03点04分 5
level 3
丿恋丶青鸟 楼主
额...
2012年04月26日 03点04分 6
level 1
家装色即员
数据越多越简单，很好画的啦，[摇晃]
2012年04月26日 03点04分 7
level 3
丿恋丶青鸟 楼主
嗯嗯，我是新手，在网上找的练习图...随便画画，只当它是个平面图呢，你看看下面那部分
这部分我觉得有问题
2012年04月26日 03点04分 8
level 3
丿恋丶青鸟 楼主
啊
2012年04月26日 03点04分 9
level 3
丿恋丶青鸟 楼主
啊
2012年04月26日 03点04分 10
level 3
丿恋丶青鸟 楼主
我练手，画不出来，觉得这里有问题。。求高手坚定
2012年04月26日 04点04分 11
level 11
SSS念
哟~ 看了，貌似是缺数据哦~
2012年04月26日 04点04分 12
level 1
catchcook
可以画么。公切圆，公切线
2012年04月26日 04点04分 13
level 1
catchcook
就这么画
2012年04月26日 04点04分 14
level 1
温柔又深挚丶柠檬0E
2012年04月26日 08点04分 16
level 5
落叶化枫
高手辈出啊
2012年04月26日 08点04分 17
level 3
丿恋丶青鸟 楼主
不是缺数据，是它那个下面两个圆 圆心距离是15 但是它半径都是14 怎么相切的...
2012年04月26日 08点04分 18
level 1
瑴蔡
貌似不对啊，那两个不知半径的圆弧不是和下面那个半径为7的圆弧相切么，为什么是和你画的那条直线相切啊
2012年04月26日 09点04分 19
level 1
瑴蔡

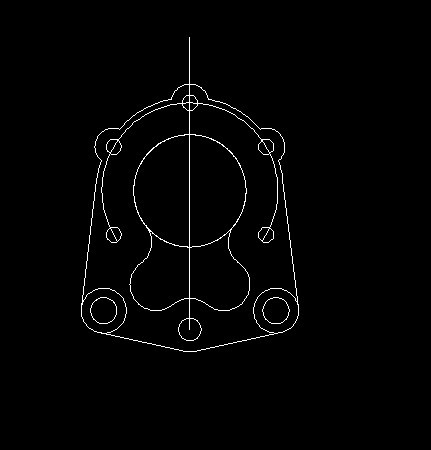

这是我的画法，不知道对不对，下面一幅图是画图痕迹，求指教
2012年04月26日 09点04分 20
