小区安防系统
1．小区系安防整体框架
温度报警系统整体框架如图1所示, 主要包括：温度监控、CO监测、手动报**控设备、交换机、监控中心等。
小区安防系统的整体框架如图一所示。
图1 温度报警系统框架2、温度监控系统架构
2.1监控点设备

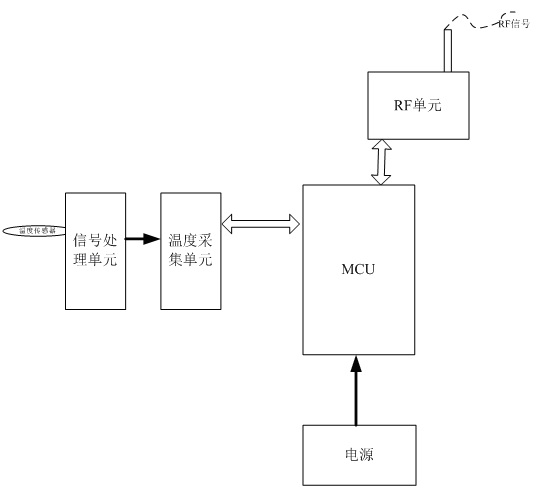

温度监控点设备框图如下所示，每个温度监控点设备包含温度传感器，温度传感器信号通过信号处理、采集单元后，MCU对采集的温度信息进行分析，如果出现温度异常，监控点会及时通过RF信号将异常信息上报监控报警设备。
如果温度正常，温度监控点设备会定时将温度上报监控报警设备，定时时间可以设置。
图2：温度监控点设备说明：其他类型监控点与此类似。
2.2监控报警设备
监控报警设备框图如下所示，监控报警设备将各个监控点设备上报的信息通过TCPIP协议通过交换机与PC端进行交互，可以监控温度、湿度、CO、手动报警等信息，达到小区安防效果。
在PC端，安装监控软件，可以实时查看各个监控点的状态以及异常情况，如监测温度、湿度、CO、手动报警信息等。
