请问大家 怎么画cad圆柱截面
cad吧
全部回复
仅看楼主
level 3
typeone 楼主
怎么画cad圆柱截面 已知一个圆柱的平面圆的大小，怎么推出圆柱20度切的椭圆平面？最好用二维的方法
2012年03月06日 12点03分 1
level 6
何时到天涯
一般来说 直接用画轴测图来表示，即用EL。这个没研究价值。你要用其他2维的方法精确表示，那应该成神了
2012年03月06日 12点03分 2
level 3
typeone 楼主
2楼你好 如何画轴测图
2012年03月06日 12点03分 4
level 3
typeone 楼主
了解了 谢谢楼上2位
2012年03月06日 13点03分 5
level 3
typeone 楼主

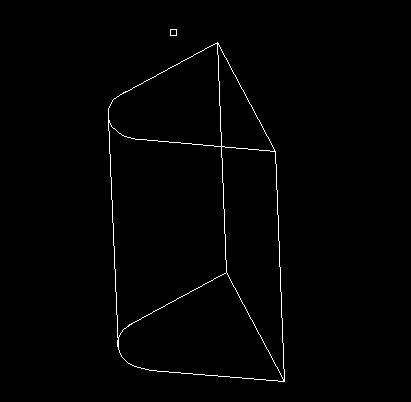

你好3楼如果是这种形状 的图该如何画他的斜切面
2012年03月06日 13点03分 6
level 11
卡死机了
[瀑布汗~]直接画一个三维图，然后用旋转转一下,在布局里用轮廓命令印出三维图的轮廓,我老是这么干的
2012年03月06日 13点03分 7
level 3
typeone 楼主
额我还不会cad的3维 看来要学习了
2012年03月06日 13点03分 8
level 3
typeone 楼主
谢谢7楼
2012年03月06日 13点03分 9
level 11
卡死机了
既然不懂三维,就别画轴测图,CAD能吧三维图变成自己想要的合适角度轴测图
2012年03月06日 13点03分 10
level 3
typeone 楼主
会点proe，还是用三维的吧
2012年03月06日 13点03分 11
