【直播】DIY呼吸式夜灯
转角撞到车吧
全部回复
仅看楼主
level 5
WE300A 楼主
1L度受。。。
2012年01月28日 08点01分 1
level 5
WE300A 楼主
开始
这些是元件
2012年01月28日 08点01分 2
level 5
WE300A 楼主
开始 先在散热器上涂抹硅胶并安装大功率LED 我这里选用的是1W的

2012年01月28日 08点01分 3
level 6
CMW_ang
xxx
2012年01月28日 09点01分 4
level 5
WE300A 楼主
先将大件用502固定在底板上并且焊接好

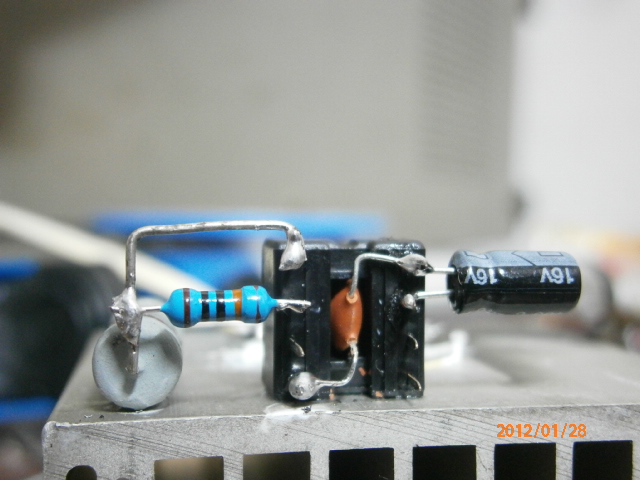

将瓷片电容（图中黄黄的那个）塞在芯片脚之间，并且焊接好 同时可以将左边的100K电阻焊接好
焊接好另外一个电阻（220K）
接下来焊接好那个大电容和与芯片相连的电阻（图中是470欧，实际测试改成了10K）
焊接主驱动管8050
焊上信号端上拉电阻
2012年01月28日 13点01分 5
level 5
WE300A 楼主
最后一图中的电阻原为68K测试后改为220K
2012年01月28日 13点01分 6
level 5
WE300A 楼主

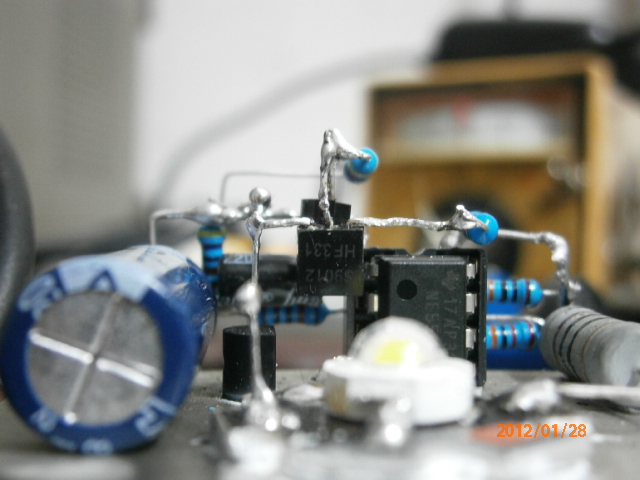

焊接驱动三极管（因为为了保证亮度所以改为使用达林顿三极管驱动（9018和9012搭成）
主体完工 现在我们来做个光线传感器
材料和工具

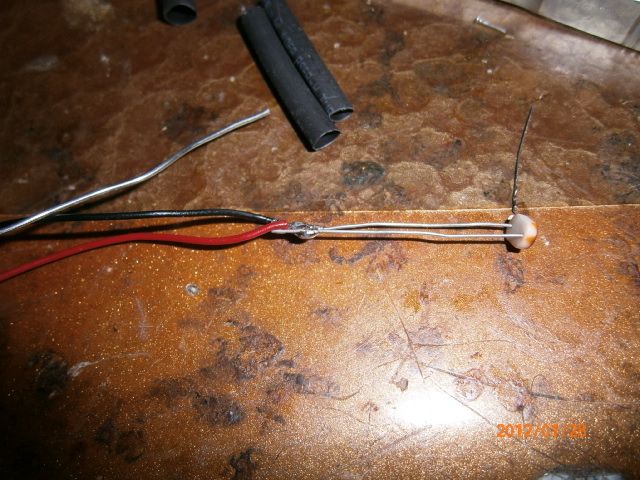

焊上线
套上套子

2012年01月28日 14点01分 7
level 5
WE300A 楼主

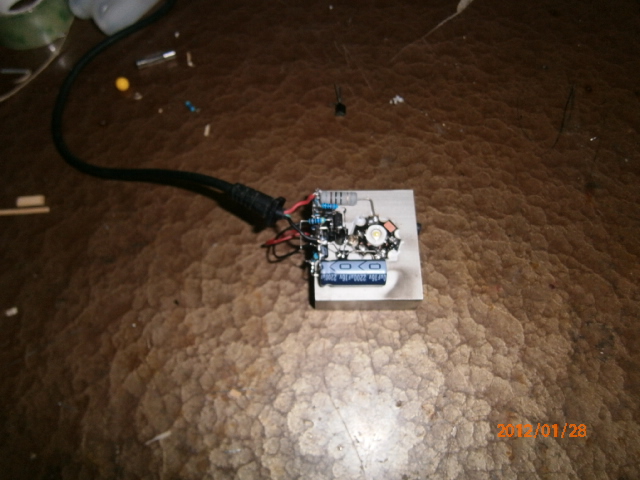

焊上传感器 将其隐藏在散热器底下 完工
焊上电源线 为其注入动力
遮住传感器，LED应该会自动亮起来并像呼吸一样逐渐亮起又逐渐熄灭反复如此
下一步就是准备找个漂亮的盒子装起来
OVER
2012年01月28日 14点01分 8
level 1
方晴末
[惊讶]
2012年01月28日 14点01分 9
level 13
转角撞到车Ⅱ
我想知道这个东西到底干嘛用的[揉脸]
2012年01月28日 16点01分 10
level 10
诺可·凹凸曼
膜拜
2012年01月28日 16点01分 11
level 5
WE300A 楼主
就是一个光控夜灯啊
2012年01月29日 01点01分 12
level 13
转角撞到车Ⅱ
光控？
2012年01月29日 05点01分 13
level 5
WE300A 楼主
晚上自动亮起来
2012年01月29日 09点01分 14
