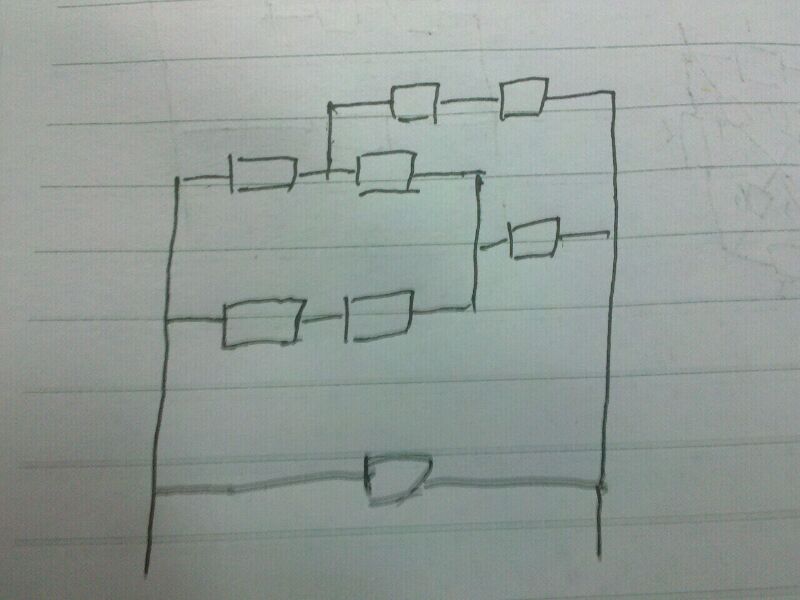

直接上图，求该电路图的等效电路。我凌乱了。。。[][][]

2011年10月30日 06点10分 1
level 8
Lier__残 楼主
四个角都是打上黑点了的，就是说导线是连通了的。。。俺的物理没救了。。。求大神！！！
2011年10月30日 06点10分 2
level 13
裤衩囝
你就是个二货。
当电路图复杂到坑爹的境界之后，电流都不知道怎么走。
2011年10月30日 06点10分 3
level 8
有艾迪鹅的画生
做过这个模型的相关题目，
忘了～
2011年10月30日 06点10分 4
level 8
Lier__残 楼主
你丫才是2货呢~你全家都是2货~还有，你丫少拿人人上的名言来炫~惹爷生气了小心你的菊花带血~ ^○^
2011年10月30日 06点10分 5
level 8
Lier__残 楼主
回复4楼：
我给爷跪了。。。T.T
2011年10月30日 06点10分 6
level 14
凯尔特的曙光
你用节点法试试，手机不好发图
2011年10月30日 06点10分 7
level 8
Lier__残 楼主
回复7楼：
啥。。。啥叫结点法？。。。雾了。。。
2011年10月30日 06点10分 8
level 14
凯尔特的曙光
就是假设电流从某点出发，言某条回路运行，到每一个节点就看看有几条其它回路
2011年10月30日 06点10分 9
level 8
Lier__残 楼主
回复9楼：
高二党表示各种迷茫。。。
2011年10月30日 06点10分 10
level 14
凯尔特的曙光
2011年10月30日 07点10分 11
level 10
贴吧用户_0tDb98Q
初三党摸不着头脑的路过= =
2011年10月30日 07点10分 12
level 8
Lier__残 楼主
回复11楼：
各种膜拜以及感谢啊~^○^
2011年10月30日 09点10分 13
level 8
Lier__残 楼主
回复11楼：
各种膜拜以及感谢啊~^○^
2011年10月30日 09点10分 14
level 8
玩PUNK的怪叔叔
原图有八个电阻，为毛等效图会有九个？
2011年10月30日 16点10分 15
level 14
凯尔特的曙光
舒舒，因为有个电阻是分属两条通路的
2011年10月31日 00点10分 16
level 13
裤衩囝
胜哥威武！
2011年10月31日 00点10分 17
level 8
玩PUNK的怪叔叔
分属两条通路也不会变成两个电阻好伐？
2011年10月31日 00点10分 18
level 8
玩PUNK的怪叔叔
我觉得应该是这个样子。。。
2011年10月31日 00点10分 19
level 8
Lier__残 楼主
所以我到底是该听谁的。。。T.T
