求助大侠们，这个图又不会了
cad吧
全部回复
仅看楼主
level 11
xiaolv2008 楼主

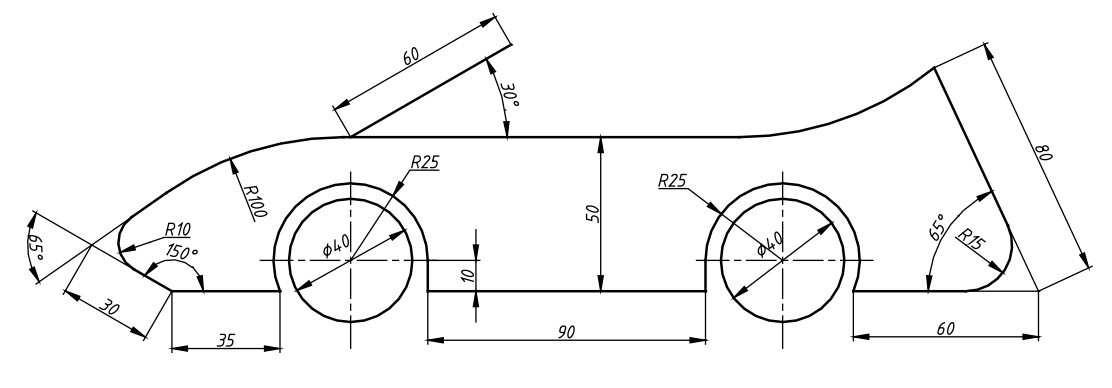

1L百度先，2L上图
2011年10月17日 07点10分 1
level 11
xiaolv2008 楼主
我就差后轮上面那条曲线了，是不是少条件？还是……？
2011年10月17日 07点10分 2
level 8
烈_风_中
感觉数据不足。
2011年10月17日 07点10分 3
level 1
贴吧用户_072CN9P
用直线工具画一条直线，然后右击点确定或确认试试，不知道这方法管用吗。
2011年10月17日 07点10分 4
level 11
xiaolv2008 楼主
画直线肯定出不来曲线吧……
2011年10月17日 07点10分 5
level 11
xiaolv2008 楼主
好吧，对于这种比例的东西我也是不太会
2011年10月17日 07点10分 6
level 1
贴吧用户_072CN9P
AutoCAD，我刚学。回答有可能不正确呀，不过楼主可以试试我的方法，也可以试试其他人的方法。
2011年10月17日 07点10分 7
level 11
xiaolv2008 楼主
你的方法是什么啊？
2011年10月17日 08点10分 8
level 11
xiaolv2008 楼主
啊，不好意思，看漏了，你说的是4楼的方法吧，我试试去
2011年10月17日 08点10分 9
level 11
xiaolv2008 楼主
好吧，现在只有你的方法，不过我没弄明白，直线后右键菜单里没有什么有用的东西啊？或者你能具体说说吗？
2011年10月17日 08点10分 10
level 1
贴吧用户_072CN9P
说错了，是点击直线画直线然后面击鼠标点确定或确认，如果这方法不行的话你就用构造线试试吧，这软件我刚学，只听讲课，自己还没下载使用过呢。
2011年10月17日 08点10分 11
level 14
胜利之鹫
少个R100的尺寸。
2011年10月17日 09点10分 12
level 14
胜利之鹫
这图少标了AB二圆弧的圆心在40直线上。
图不难画。
2011年10月17日 10点10分 13
level 6
xxha2137
那个 弱弱的问下 那车轮的圆心怎么确定的啊
2011年10月17日 12点10分 14
level 6
xxha2137

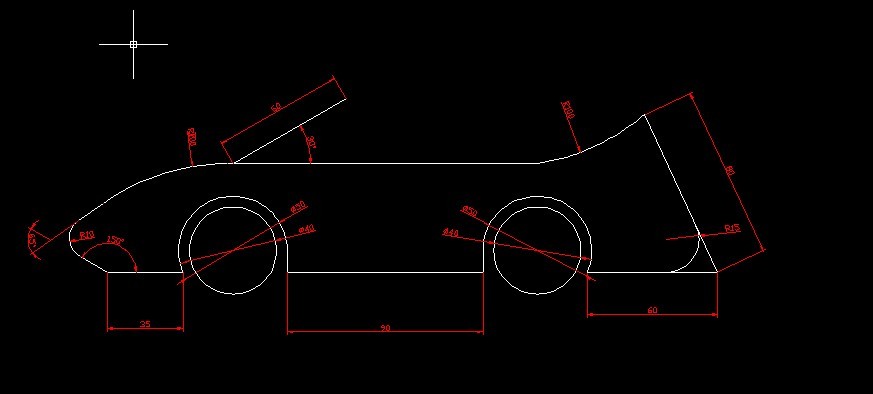

额 画出来了
2011年10月17日 12点10分 15
level 6
xxha2137
2011年10月17日 12点10分 16
level 11
xiaolv2008 楼主
谢谢以上的各位[Yeah]
2011年10月17日 12点10分 17
level 11
xiaolv2008 楼主
R100怎么画的？求教……
2011年10月17日 13点10分 18
level 6
xxha2137
我是画圆弧
2011年10月17日 13点10分 19
level 6
xxha2137
画圆弧 先点选两断点 再输入半径 所以我的貌似不是很正确
2011年10月17日 13点10分 20
