无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)
左下角：1
#，左上角：11#
；右上角：20#
AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

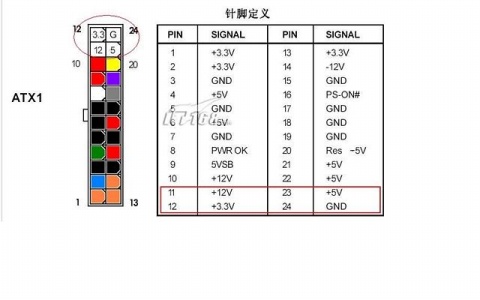

ATX电源排针（Pin）的标准定义为    无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)
ATX电源排针（Pin）的标准定义为:

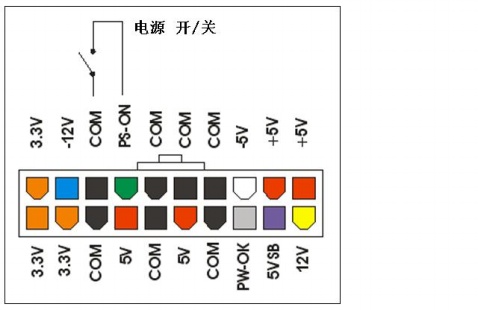

14号针（Pin 14 PS-ON）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V
橙Orange＝＋3.3V
黄Yellow＝＋12V
兰Blue＝－12V
绿Green＝PS_ON
紫Purple＝＋5VSB
灰Gray＝PWR_OK
白White＝—5V
黑Black＝COM＝GND＝接地
20针电源各个针脚定义：
自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值 电线颜色 最小电压值 最大电压值
+5V 红色 4.75 5.25
-5V 白色 -4.75 -5.25
+12V 黄色 11.4 12.6
-12V 蓝色 -11.4 -12.6

+3
.3V 橙色 3.135 3.465
－ATX 12V电源
4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。1、地线；2、地线；3、+12V；4、+12V
主板上的电源插头 ATX电源输出接口
ATX电源20针输出电压及功能定义表
针脚 名称     颜色 说     明
1 3.3V     橙色 +3.3 VDC
2 3.3V     橙色 +3.3 VDC
3 COM     黑色 Ground
4 5V     红色 +5 VDC
5 COM     黑色 Ground
6 5V     红色 +5 VDC
7 COM     黑色 Ground
8 PWR_OK     灰色 Power Ok (+5V & +3.3V is ok)
9 5VSB     紫色 +5 VDC Standby Voltage (max 10mA)
10 12V     黄色 +12 VDC
11 3.3V     橙色 +3.3 VDC
12 -12V     蓝色 -12 VDC
13 COM     蓝色 Ground
14 /PS_ON     绿色 Power Supply On (active low)
15 COM     黑色 Ground
16 COM     黑色 Ground
17 COM     黑色 Ground
18 -5V     白色 -5 VDC
19 5V     红色 +5 VDC
20 5V     红色 +5 VDC
